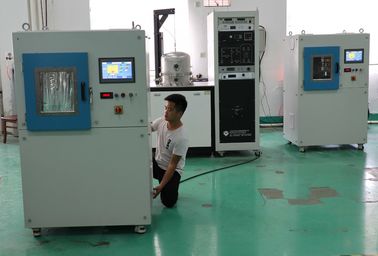

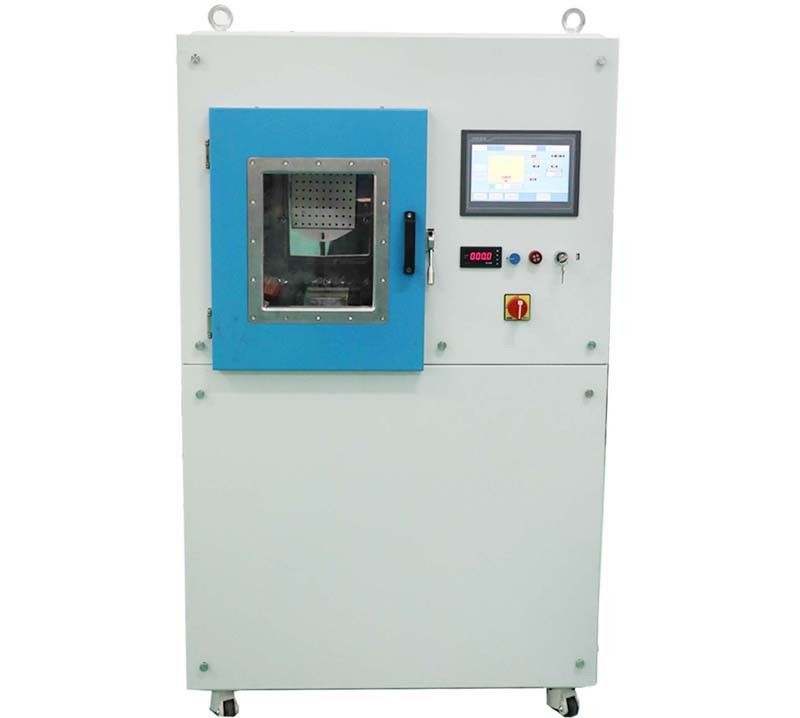

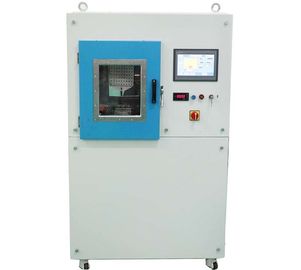

เครื่อง Metallizing สูญญากาศสูง, เครื่องดูดฝุ่น PVD แบบพกพา

เครื่องจักรสะสมโลหะสูญญากาศสูงได้รับการพัฒนาและนำไปใช้กับอุตสาหกรรมนิติวิทยาศาสตร์ มันถูกใช้เพื่อประมวลผลการจัดแสดงที่หลากหลายจากพลาสติกโลหะเหล็กโพลีเมอร์กระดาษผ้าหรือวัสดุแก้วสามารถฝากฟิล์มโลหะเช่นเงินทองสังกะสีอลูมิเนียมเพื่อสร้างเครื่องหมายนิ้วการถ่ายภาพสูงบนวัตถุทางอาญา

คุณสมบัติที่สำคัญของเครื่องสูญญากาศ metallizing:

1. การออกแบบแบบพกพาที่มีขนาดกะทัดรัด

2. ระบบระบายความร้อนด้วยน้ำฟรีสภาพแวดล้อมการทำงานที่ต้องการเป็นเพียงพลังงานไฟฟ้า: 1Ph, 220V 50Hz, 60A;

3. พอร์ตมุมมองขนาดใหญ่เพื่อตรวจสอบกระบวนการระเหยด้วยหน้าต่างควอตซ์สูงถึง 400 มม.

4. ระบบปั๊มสูญญากาศที่มีประสิทธิภาพสำหรับกระบวนการเคลือบรอบอย่างรวดเร็ว: ปั๊มโมเลกุลเทอร์โบสูงพร้อมสำหรับการประกอบในทุกทิศทาง มาพร้อมกับปั๊มใบพัดหมุน 2 จังหวะขนาดใหญ่จำนวนหนึ่ง

5. ค่าใช้จ่ายต่ำและค่าบำรุงรักษาต่ำ

6. การดำเนินงานที่ยืดหยุ่นขึ้นอยู่กับอุปกรณ์ HMI: หน้าการประมวลผลหน้าบันทึกโค้งหน้าเตือนหน้าบำรุงรักษา ฯลฯ การเข้าสู่ระบบข้อมูลและพอร์ตการเชื่อมต่อ USB สำหรับการดาวน์โหลดข้อมูลการประมวลผล

ข้อกำหนดทางเทคนิค

ประสิทธิภาพ

1. ความดันสูญญากาศที่ดีที่สุด: ดีกว่า 9.0 * 10-5 Pa;

• ความดันสูญญากาศในการใช้งาน: 6.0 * 10-3 Pa ~ 9.0 * 10-3 Pa;
• ความดันสุญญากาศพื้นฐาน: 3.0 * 10-4 Pa

4. สูบน้ำเวลา: จาก 1 atm ถึง 9.0 × 10-3 Pa≤15นาที (อุณหภูมิห้องแห้งสะอาดและห้องว่าง)

5. แหล่งที่มาของการสะสม: การระเหยของไส้หลอดทังสเตน

6. รุ่นการทำงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง

7. การสะสมวัสดุ: สังกะสี, เงิน, ทอง, อลูมิเนียม ฯลฯ

โครงสร้าง

เครื่องเคลือบสูญญากาศมีระบบเสร็จสมบูรณ์ที่สำคัญด้านล่าง:

1. ห้องสูญญากาศ
1.1 ขนาด: ความกว้างด้านใน: 450 มม. ความลึก: 450 มม

ความสูงภายใน: 500 มม

1.2 วัสดุ: ห้องสูญญากาศ SUS304

บานประตูและหน้าแปลน SUS304

โครงสร้างห้องเสริมความแข็งแกร่ง: SUS304

แชสซีแชมเบอร์ SS41 เหล็กอ่อนพร้อมการทาสีผิวสำเร็จ

1.3 โล่การระเหย: SUS304

1.4 หน้าต่างดู: ที่ประตูห้อง, วัสดุควอทซ์

1.5 วาล์วสุญญากาศสำหรับระบายห้อง (รวมถึงตัวเก็บเสียง)

2. ระบบปั๊มสูญญากาศ

ระบบปั๊มสุญญากาศแบบหยาบ: ปั๊มใบพัดหมุน 2 จังหวะ 1 ชุด

ระบบปั๊มสูญญากาศสูง: ชุดปั๊มโมเลกุลโมเลกุล -1

3. การควบคุมไฟฟ้าและระบบปฏิบัติการ - PLC + หน้าจอสัมผัส

วงจรหลัก: สวิตช์ฟิวส์ไม่มีฟิวส์, สวิตช์แม่เหล็กไฟฟ้า, C / T ในซีรีย์ประเภท

4. พลังงานการระเหย - 1 ชุด

5. ระบบควบคุมการระเหย

5.1 ระบบปฏิบัติการ: หน้าจอสัมผัส + PLC, การควบคุมสูตรและบันทึกข้อมูล, ปิดอัตโนมัติ, การอพยพอัตโนมัติ, การเคลือบอัตโนมัติ

6. ระบบการวัด

6.1 ความดันสูญญากาศ: เกจสูญญากาศ: Pirani + เกจวัด + เกจสูญญากาศแบบเต็มรูปแบบ

7. ระบบเตือนภัย: ความดันอากาศอัด, ระบายความร้อนการไหลของน้ำ, Mis-operation;

ตัวบ่งชี้พลังงานไฟฟ้า: ไฟแสดงสถานะแรงดันไฟฟ้าและไฟกระแสโหลด

8. ระบบการสะสม

8.1 แหล่งที่มาของการสะสม: บอร์ดทังสเตน

8.2 การสะสมวัสดุ: สังกะสี, อลูมิเนียม, เงิน, ทอง

9. สภาพแวดล้อมการทำงาน

9.1 เฟสเดียว, 220V 50Hz (60Hz), 5KW

9.2 พื้นที่ติดตั้ง: (L * W * H) 2000 * 1,000 * 2300 มม

9.3 Exhaust: Vent สำหรับปั๊มเชิงกล

ขนาดที่ปรับแต่งอื่น ๆ นั้นขึ้นอยู่กับรูปร่างของวัสดุและประสิทธิภาพการผลิต กรุณาติดต่อเราสำหรับรายละเอียดเพิ่มเติม Royal Technology ได้รับเกียรติให้บริการโซลูชั่นการเคลือบแบบครบวงจร
