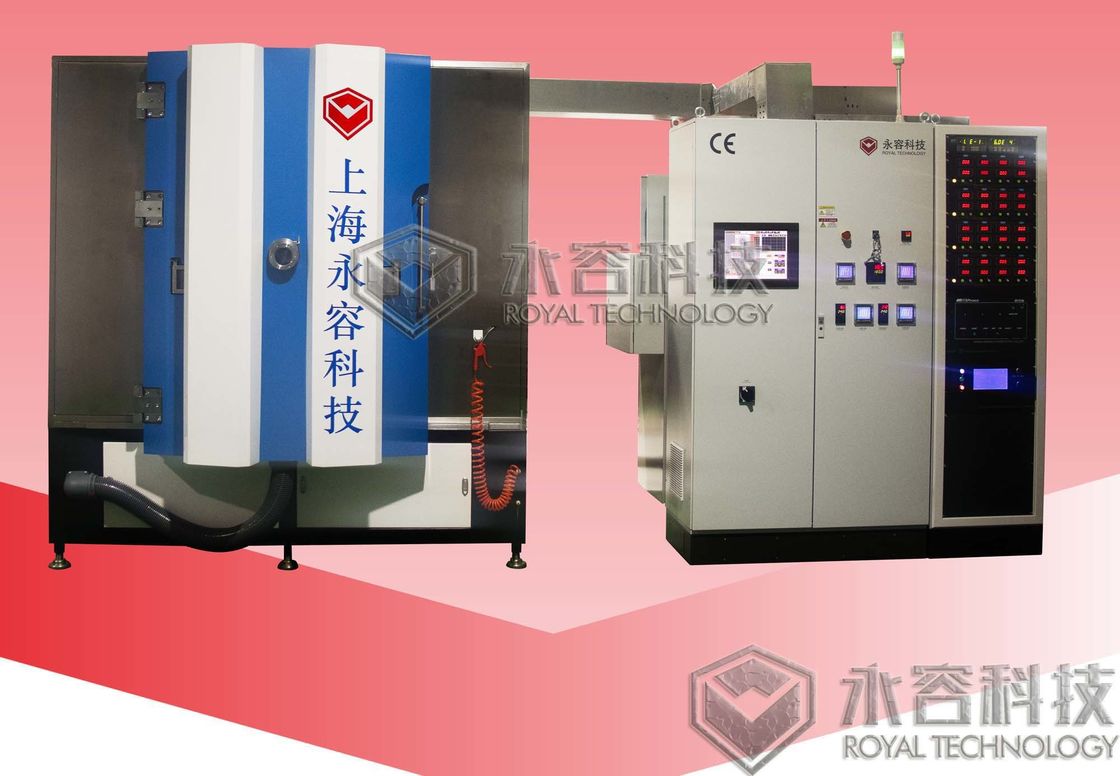

Ag เครื่องพ่นเพชร-RTSP-Ag1215

PVD Direct Plating Silver on ceramic dielectric filters เป็นเทคโนโลยีเคลือบที่ทันสมัยที่ใช้กับสถานีฐาน 5G และครึ่งประสาทอื่น ๆ สําหรับอุตสาหกรรมอิเล็กทรอนิกส์การใช้งานแบบหนึ่งคือเซรามิก รีเดียต สับสราทการฝากฟิล์มนําเงิน / ทองแดงบนอะลูมิเนียมโอไซด์ (Al2O3) สับสราต AlN โดยเทคโนโลยีการพ่น PVDโดยเฉพาะอย่างยิ่งมีข้อดีอันสําคัญ เมื่อเทียบกับวิธีการผลิตแบบดั้งเดิม: DBC LTCC HTCC ที่มีค่าการผลิตที่ต่ํากว่ามาก Royal Technology’s team collaborated with our customer to develop the PVD Silver Plating process successfully applying  with  sputtering technology which can replace conventional liquid silver brushing process.

การใช้งานทั่วไป

• HBLED
• สับสราตสําหรับเซลล์คอนเซ็นเตอร์แสงอาทิตย์
• อุปกรณ์บรรจุครึ่งประสาทพลังงาน รวมถึงเครื่องควบคุมมอเตอร์รถยนต์
• อิเล็กทรอนิกส์บริหารพลังงานรถยนต์ไฮบริดและไฟฟ้า
• แพ็คเกจสําหรับ RF
• อุปกรณ์ไมโครเวฟ
• เครื่องกรอง dielectric เซรามิกสําหรับสถานีฐาน 5G

เพียงเพื่อยกชื่อบางส่วน สําหรับการสมัครเพิ่มเติม กรุณาติดต่อ Royal Tech

ข้อดีทางเทคนิค

ความจุขนาดใหญ่
การออกแบบโมดูลยืดหยุ่น
การผลิตแม่นยํา

ระบบ RTAS1215 batch Sputtering เป็นรุ่นที่ปรับปรุง ระบบใหม่ที่สุดมีข้อดีหลายอย่าง

กระบวนการที่มีประสิทธิภาพสูงขึ้น
1. การเคลือบสองด้านมีให้เลือกโดยการออกแบบการหมุน
2. สูงสุด 8 แฟลนจ์แคธอดเรียบมาตรฐานสําหรับแหล่งหลาย
3. ความจุขนาดใหญ่ถึง 2.2 m2 ชิปเซรามิกต่อรอบ
4อัตโนมัติเต็ม ระบบควบคุม 1 การสัมผัส

ค่าผลิตต่ํากว่า
1อุปกรณ์พร้อมกับ 2 ชุดของแม่เหล็กการแขวนยาวปั๊มโมเลกุล เวลาเริ่มต้นอย่างรวดเร็ว การบํารุงรักษาฟรี
2พลังงานทําความร้อนสูงสุด
3รูปทรงแปดเหลี่ยมของห้องสําหรับพื้นที่ที่ดีที่สุดการใช้งาน, สูงสุด 8 แหล่งวงโคกและ 4 คาโทด sputtering สําหรับการฝากผิวเคลือบอย่างรวดเร็ว

รายละเอียดเทคนิค

รูปแบบ: RTSP-Ag1215

ความสูงห้อง (มิลลิเมตร): 1500

กว้างห้อง (mm): φ1200

สปูเตอร์คาโทด ติดตั้ง Flange: 4

แฟลนจ์การติดตั้งแหล่งไอออน: 1

คาโธดวงโค้งติดตั้ง Flange: 8

ดาวเทียม (mm): 16 x Φ150

พลังงานปริมาตรการพิสูจน์ (KW): 36

พลังการกระจาย (KW): DC36 + MF36

อาร์ค พลังงาน ((KW): 8 x 5

พลังงานแหล่งไอออน (KW): 5

พลังงานทําความร้อน (KW): 36

ความสูงการเคลือบที่มีประสิทธิภาพ (มิลลิเมตร): 1020

ปั๊มโมเลกุลการแขวนคล้องแม่เหล็ก: 2 x 3300 L/S

ปั๊มราก: 1 x 1000m3/h

เครื่องปั๊มวานหมุน: 1 x 300m3/h

ปั๊มเก็บ: 1 x 60m3/h

ความจุ: 2.2 m2

พื้นที่ติดตั้ง (L x W x H) มิลลิเมตร: 4200*6000*3500

ภายใน

เวลาที่สร้าง: ตั้งแต่ปี 2016

จํานวน: 3 ชุด

สถานที่: จีน

เมื่อเปรียบเทียบกับความต้องการที่ใหญ่หลวงของตลาด ผลผลิตของระบบชุดต่ําเราได้มุ่งมั่นในการพัฒนาระบบ In-line sputtering (ต่อเนื่อง sputtering สายฝัง) กับเครื่องมืออัตโนมัติ robot การบรรจุ / ถอนใครที่สนใจระบบนี้ กรุณาติดต่อเทคนิคของเรา เพื่อรายละเอียดเพิ่มเติม
