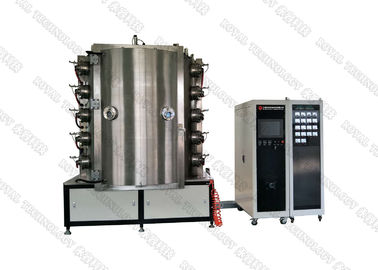

เครื่องชุบสูญญากาศ Muilti Arc Ion PVD / หน่วยชุบสูญญากาศ Arc PVD
เครื่องเคลือบสูญญากาศอาร์คหลายสีสำหรับการชุบสีตกแต่งบนวัสดุพื้นผิวต่าง ๆ เช่น: โลหะผสมสังกะสี, โลหะผสม, พื้นผิวสแตนเลส, เซรามิก, เครื่องแก้ว ฯลฯ
ส่วนประกอบหลักของเครื่องเคลือบสูญญากาศ Muilti Arc Ion PVD ได้แก่ : แหล่งโค้ง cathodic, แหล่งจ่ายไฟส่วนโค้งและแหล่งจ่ายไฟไบแอส เราได้ทำการปรับปรุงสินค้าเหล่านี้เพื่อคุณภาพการเคลือบชั้นสุดท้ายที่ดีเยี่ยมและรับประกันความเสถียรของเครื่อง
แหล่งจ่ายไฟส่วนโค้ง Cathodic มี DC และ Pulsed รุ่นกระแสอาร์คที่เสถียร การควบคุมกระแสไฟฟ้าที่แม่นยำด้วยการโอเวอร์โหลดต่ำ
นอกจากนั้นการออกแบบหน่วยการเคลือบทั้งหมดทำให้ไม่มีเวลาหยุดทำงานนาน
1. โครงสร้าง: ห้องสะสม, ปั๊มสูญญากาศ, แหล่งโค้ง, แกนและแจ็ค, โครงสร้างจิ๊ก, ความร้อนและความเย็น, น้ำและก๊าซ (กระจาย), การควบคุมไฟฟ้าและระบบปฏิบัติการ ฯลฯ
2. สีเคลือบ: ทอง, สีดำ, สีน้ำตาล, สีเทา, ควัน, chroming, กุหลาบทอง, รุ้ง, ฯลฯ
3. คุณสมบัติการเคลือบผิว: TiN, TiC, ZrN, CrN, TiAlN ที่มีสีสดใส, การยึดเกาะที่แข็งแกร่งและการป้องกันรอยขีดข่วนที่ดีเยี่ยมอัตราการสะสมอย่างรวดเร็ว, การเลี้ยวเบนที่ดี
เครื่องเคลือบฟิล์มแบบบาง Arc Arc
แบบ | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
| ห้องขนาดภายใน | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
| ประเภทแหล่งจ่ายไฟ | แหล่งจ่ายไฟอาร์ค, แหล่งจ่ายไส้หลอด, แหล่งจ่ายไฟพัลส์ | ||||||||
| โครงสร้างของห้องสุญญากาศ | โครงสร้างประตูหน้าแนวตั้ง, ระบบระบายอากาศด้านหลังและห้องระบายความร้อนด้วยน้ำสองชั้น | ||||||||
| วัสดุของห้องสูญญากาศ | สแตนเลส 304 / 316L | ||||||||
| สูญญากาศที่ดีที่สุด | 6.0x10 -4 Pa (ขนถ่าย, ทำความสะอาด, ห้องอบแห้ง) | ||||||||
| ความเร็วปั๊มสูญญากาศ | จากบรรยากาศเป็น 8.0 * 10 -3 Pa ≤15นาที | ||||||||
| ระบบปั๊มสูญญากาศ | ปั๊มกระจายหรือโมเลกุลปั๊ม + ปั๊มราก + ปั๊มกล + ปั๊มโฮลดิ้ง (รุ่นเฉพาะสามารถเลือกได้ตามความต้องการของลูกค้า) | ||||||||
| แหล่งอาร์ค | 6 หน่วยหรือ 8 หน่วย | 8 หน่วยหรือ 10 หน่วย | 10 หน่วยหรือ 12 หน่วย | 14 หน่วยหรือ 16 หน่วย | 16 หน่วยหรือ 18 หน่วย | ||||
| แหล่งจ่ายไฟไบแอส | 20KW / ชุด | 20KW / ชุด | 30KW / ชุด | 40KW / ชุด | 50KW / ชุด | ||||
| รูปแบบการขับขี่ | การปฏิวัติและการหมุนของดาวเคราะห์การควบคุมความเร็วความถี่ตัวแปร (ควบคุมและปรับได้) | ||||||||
| ระบบทำความร้อน | สามารถควบคุมและปรับได้จากอุณหภูมิห้องถึง 450 ° C (การควบคุมอุณหภูมิ PID) | ||||||||
| เอ็มเอฟ | 3-path หรือ 4-path กระบวนการควบคุมการไหลของก๊าซและระบบการแสดงผลระบบการคัดเลือกก๊าซอัตโนมัติ | ||||||||
| ระบบระบายความร้อน | โหมดระบายความร้อนไหลเวียนของน้ำ, หอหล่อเย็นหรือเครื่องทำน้ำเย็นอุตสาหกรรมหรือระบบระบายความร้อนลึก (ให้บริการโดยลูกค้า) | ||||||||
| โหมดควบคุม | โหมดการรวมด้วยตนเอง / อัตโนมัติการใช้งานหน้าจอสัมผัสการควบคุม PLC หรือคอมพิวเตอร์ | ||||||||
| พลังงานทั้งหมด | 30KW | 35kW | 45KW | 60KW | 75KW | ||||
| ปลุกและป้องกัน | สัญญาณเตือนการขาดแคลนน้ำ, กระแสเกินและแรงดันไฟฟ้าเกิน, วงจรเปิดและสภาวะผิดปกติอื่น ๆ ของปั๊ม, เป้าหมายและอื่น ๆ และดำเนินมาตรการป้องกันที่เกี่ยวข้องและฟังก์ชั่นเชื่อมต่อไฟฟ้า | ||||||||
| พื้นที่อุปกรณ์ | W2.5m * L3.5m | w3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
| พารามิเตอร์ทางเทคนิคอื่น ๆ | แรงดันน้ำ≥0.2MPa, อุณหภูมิของน้ำ≤25° C, ความดันอากาศ 0.5-0.8MPa | ||||||||
| หมายเหตุ | การกำหนดค่าเฉพาะของอุปกรณ์เคลือบผิวสามารถออกแบบได้ตามความต้องการของกระบวนการของผลิตภัณฑ์เคลือบผิว | ||||||||
กรุณาติดต่อเราสำหรับรายละเอียดเพิ่มเติม Royal Technology ได้รับเกียรติให้บริการโซลูชั่นการเคลือบแบบครบวงจร
