| ชื่อแบรนด์: | ROYAL |
| เลขรุ่น: | RTAS1250 |
| ขั้นต่ำ: | 10 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจําหน่าย: | 6 ชุดต่อเดือน |

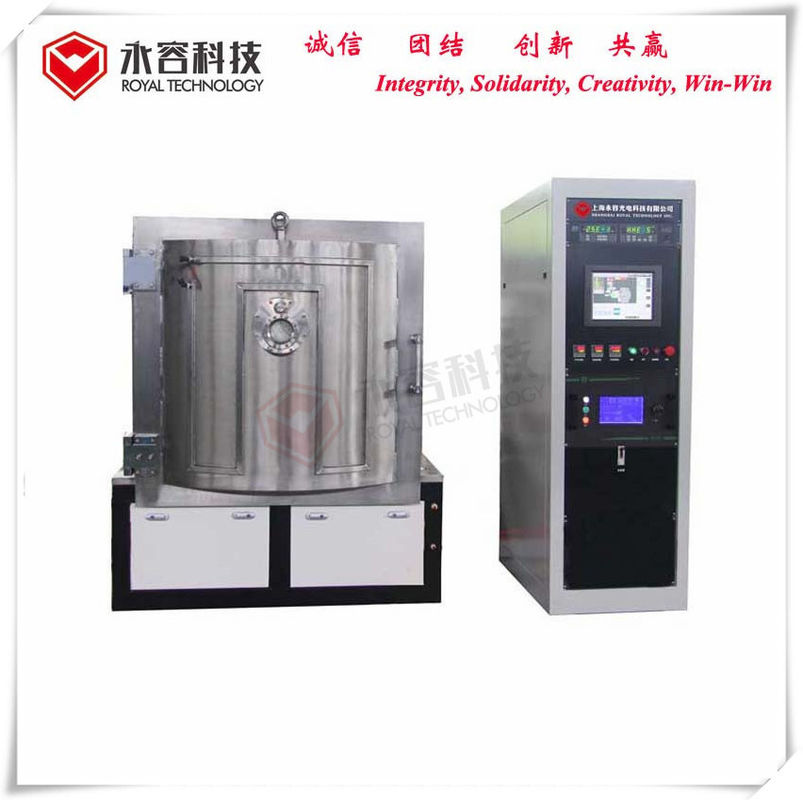

TiN ทองโลหะ เครื่องเคลือบกระจาย Magnetron ความถี่กลาง / ระบบกระจาย MF
Magnetron Sputtering Vacuum Coating เป็นชนิดของ PVD Ion Plating surface treatment menthod. มันสามารถใช้ในการผลิตของภาพถ่ายที่นําหรือไม่นํา, บนหลายประเภทของวัสดุ: โลหะ,กระจก, เซรามิก, พลาสติก, สังกะสีโลหะ แนวคิดการฝัง sputtering: วัสดุเคลือบ (เป้าหมาย, เรียกว่า cathode) และชิ้นงาน (พื้นฐาน,เรียกอีกชื่อว่าอะโนด) ถูกวางในห้องว่างและความดันถูกลดการกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายอาร์กอนไอออนเร่งไปยังเป้าหมายกระบวนการและย้ายอะตอมเป้าหมายอัตโนมัติ sputtering เหล่านี้จึงบดลงบนพื้นฐานและสร้างชั้นบางและความเหมือนกันสูงหลายสีสามารถได้รับโดยการนําเข้าก๊าซปฏิกิริยา เช่น ไนโตรเจน, ไอน้ําออกซิเจน,หรือแอสติเลนในก๊าซสปูเตอร์ระหว่างกระบวนการเคลือบ.
รูปแบบการกระจาย Magnetron: DC Sputtering, MF Sputtering, RF Sputtering
MF Sputtering คืออะไร?
เมื่อเปรียบเทียบกับ DC และ RF sputtering การ sputtering ความถี่กลางได้กลายเป็นเทคนิคการ sputtering หนังบางหลักสําหรับการผลิตจํานวนมากของการเคลือบโดยเฉพาะสําหรับการฝากฟิล์มของผิวเคลือบฟิล์มแบบ dielectric และแบบไม่นําไฟบนพื้นผิว เช่นผิวเคลือบแสง, แผ่นแสงอาทิตย์, หลายชั้น, ฟิล์มวัสดุประกอบ เป็นต้น
มันแทนการกระจาย RF เนื่องจากมันทํางานด้วย kHz แทน MHz เพื่ออัตราการฝังที่เร็วกว่ามากและยังสามารถหลีกเลี่ยงการพิษเป้าหมายระหว่างการฝังหนังบางประกอบเช่น DC
เป้าหมายการกระจายไฟฟ้า MF มีอยู่ 2 ชุด Two cathodes are used with an AC current switched back and forth between them which cleans the target surface with each reversal to reduce the charge build up on dielectrics that leads to arcing which can spew droplets into the plasma and prevent uniform thin film growth--- which is what we called Target Poisoning.
ผลงานของระบบ MF Sputtering
1. ความดันระยะว่างสูงสุด: ดีกว่า 5.0 × 10-6โทร์
2ความดันการทํางาน: 1.0 × 10-4โทร์
3. เวลาการสูบ: จาก 1 atm ถึง 1.0 × 10-4Torr≤ 3 นาที (อุณหภูมิห้อง, ห้องแห้ง, สะอาดและว่างเปล่า)
4วัสดุโลหะ (การพ่น + การเหยื่อ arc): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC เป็นต้น
5แบบการทํางาน: เต็มอัตโนมัติ / ครึ่งอัตโนมัติ / มือ
โครงสร้างระบบ MF Sputtering
เครื่องเคลือบระบายความว่างมีระบบครบครันที่สําคัญที่ระบุด้านล่าง:
1ห้องสูญเสีย
2ระบบปั๊มระบายความร้อน (แพคเกจปั๊มกลับ)
3ระบบปั๊มระยะว่างสูง (ปั๊มโมเลกุลที่แขวน magnetically)
4ระบบควบคุมและปฏิบัติการไฟฟ้า
5ระบบอํานวยความสะดวกเสริม (ระบบย่อย)
6ระบบการฝัง: MF แคโทด sputtering ส่งพลังงาน MF ส่งพลังงาน Bias

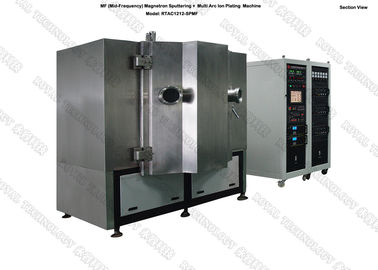

ระบบสปูเตอร์ MF RTSP1212-MF
| รูปแบบ | RTSP1212-MF | ||||||
| เทคโนโลยี | MF Magnetron Sputtering + การเคลือบไอออน | ||||||
| สาร | สแตนเลส (S304) | ||||||
| ขนาดห้อง | Φ1250*H1250 มม. | ||||||
| แบบห้อง | กระบอกตั้งตั้ง 1 ประตู | ||||||
| ระบบกระจาย | ออกแบบเฉพาะสําหรับการฝากหนังดําบาง | ||||||
| วัสดุการฝาก | อลูมิเนียม เงิน ทองแดง โครม สแตนเลส นิเคิล |
||||||
| แหล่งฝากเงิน | 2 ชุด MF เป้าหมายกระจายกระบอก + 8 แหล่ง Arc Cathodic | ||||||
| ก๊าซ | MFC- 4 ทาง, Ar, N2, O2, C2H2 | ||||||
| การควบคุม | PLC ((เครื่องควบคุมโลจิกที่สามารถเขียนโปรแกรมได้) + | ||||||
| ระบบปั๊ม | SV300B - 1 ชุด (Leybold) | ||||||
| WAU1001 - 1 ชุด (Leybold) | |||||||
| D60T- 2 ชุด (Leybold) | |||||||
| ปั๊มโมเลกุลทอร์โบ: 2* F-400/3500 | |||||||
| การรักษาก่อน | พลังงานไฟฟ้า Bias: 1*36 KW | ||||||
| ระบบความปลอดภัย | การล็อคความปลอดภัยมากมาย เพื่อปกป้องผู้ประกอบการ | ||||||
| การเย็น | น้ําเย็น | ||||||
| พลังงานไฟฟ้า | 480V/3 ช่วง/60HZ (สหรัฐอเมริกา) | ||||||
| 460V/3 ช่วง/50HZ (สอดคล้องกับเอเชีย) | |||||||
| 380V/3 ช่วง/50HZ (สอดคล้องกับ EU-CE) | |||||||
| รอยเท้า | L3000*W3000*H2000 มิลลิเมตร | ||||||
| น้ําหนักรวม | 7.0 T | ||||||
| รอยเท้า | (L*W*H) 5000 * 4000 * 4000 MM | ||||||
| เวลาวงจร | 30 ~ 40 นาที (ขึ้นอยู่กับวัสดุของพื้นฐาน กณิตศาสตร์สับสราทและสภาพแวดล้อม) |
||||||
| พาวเวอร์แม็กซ์ | 155 KW | ||||||
|
พลังงานเฉลี่ย |
75 KW |
เรามีรูปแบบอีกหลายตัวให้เลือก
โปรดติดต่อเราเพื่อรายละเอียดเพิ่มเติม โครงการ Royal Technology มีเกียรติที่จะให้บริการกับคุณ
