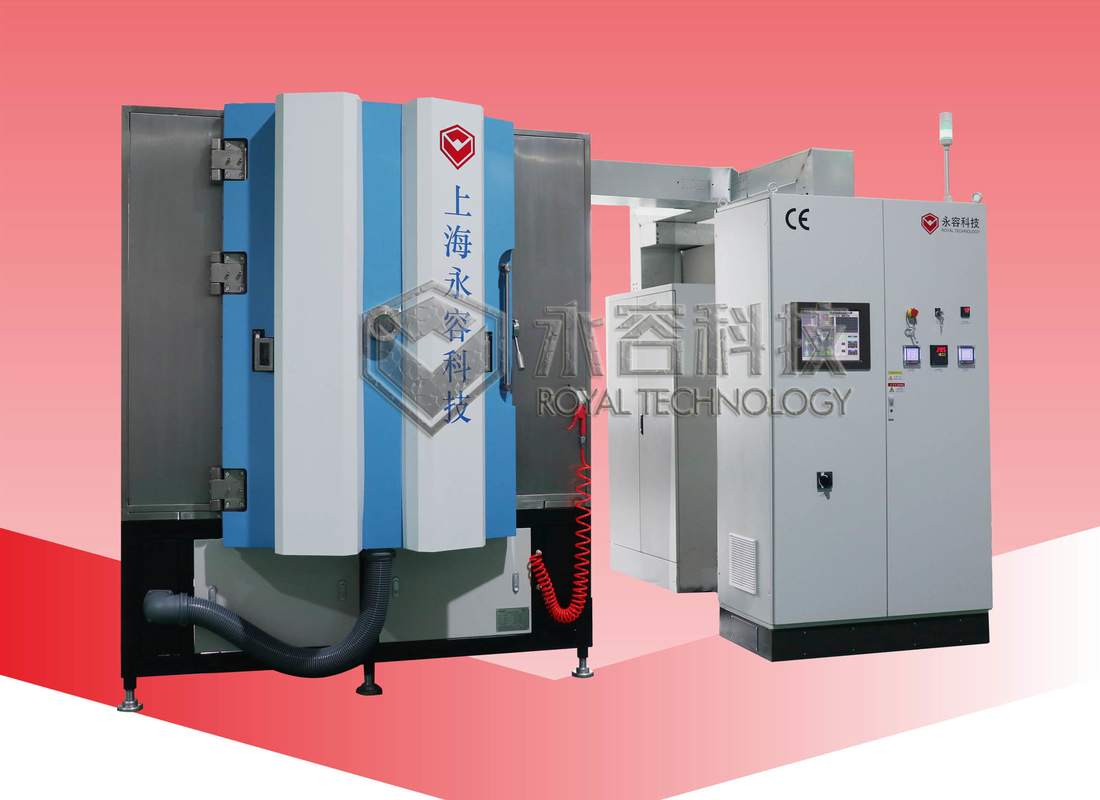

RTSP1215 พวงจรพิมพ์ PCB เครื่องเคลือบทอง TiN เครื่องกระจายทอง

การใช้งาน

เครื่อง RTSP1215 ได้ถูกออกแบบและผลิตมาตามความต้องการสําหรับ PCBs พับทองคําโดยเทคโนโลยีการฝังพ่น

ทุกคนที่เกี่ยวข้องกับอุตสาหกรรม PCB รู้ว่า PCB ที่มีทองแดงจบบนพื้นผิวต้องการชั้นป้องกันเพื่อป้องกันมันจากการออกซิเดียนและเสื่อมสลาย

2 ปีที่แล้ว เราได้รับคําขอจากลูกค้าของเรา พวกเขากําลังมองหาวิธีการเคลือบ เพื่อสร้างสีทองคําและทองแดงบน PCB ทองแดง ที่ใช้สําหรับการ์ด SIM 5Gโมดูลบัตรประกันสังคมและบัตรสมาร์ทเราใช้เวลา 6 เดือนในการวิจัยและพัฒนา ทดลองมากกว่า 20 ครั้งเพื่อเสร็จสิ้นกระบวนการเคลือบที่เหมาะสม ในเดือนมีนาคม 2020 เราส่งเครื่องจักรไปยังสถานที่ของลูกค้าด้วยความสําเร็จสูง

ระบบเคลือบ RTSP1215 สามารถฝากโลหะได้: Au ทองคํา, Ag เงิน, Cu ผนังครอบครัว conductive ทองแดง; ครอบครัวโลหะทนทานการกัดกร่อน: Tantalum ((Ta), Nickle (Ni), โครม (Cr) เป็นต้น
ฟิล์มประกอบ: ฟิล์มโลหะที่มีฐานก๊าบอน ฟิล์มโลหะไนตริด

ข้อดีของการเคลือบทอง PVD

กระบวนการที่เป็นมิตรต่อสิ่งแวดล้อม

ค่าผลิตที่ต่ํากว่ามาก เมื่อเทียบกับการเคลือบไฟฟ้าทองคําแบบปกติ

ชีวิต ที่ ดี

ความหนาของฟิล์มและความเท่าเทียมกันถูกควบคุมดี

มีให้บริการอย่างกว้างขวาง มีตัวเลือกเพิ่มเติมสําหรับผู้ใช้ปลาย

ลักษณะสําคัญ

แหล่งฝากหลายแห่งเพื่ออัตราการฝากเร็ว

ระบบปั๊มแอกุ๊มที่แข็งแรงสําหรับวงจรสั้น

แหล่งไอออนแบบเส้น Anode เพื่อปรับปรุงความแน่นและความหนาแน่นสูงของฟิล์มฝาก

6 หน่วย แฟลนจ์การติดตั้งคาโทดแบบเรียบแบบมาตรฐาน

กระบวนการเคลือบแบบยืดหยุ่น

การออกแบบโครงสร้างแบบโมดูล เพื่อการแลกเปลี่ยนแคธอดและเป้าหมายอย่างรวดเร็ว

สายวงจร 5G เครื่องหมายสัญลักษณ์ของบัตร SIM ที่แยกอยู่บนพื้นหลังสีขาว


รายละเอียดเทคนิค



รูปแบบ: RTSP1215

วัสดุห้อง: SUS304

ขนาดห้อง: Φ1200*1500mm (H)

เทคโนโลยีการฝัง: การกระจายแม็กเนตรอน

เป้าหมาย: Ta, Au, Ag, Ti, Cr, Zr, Ni, Cu, กราฟไท (C) ฯลฯ

เครื่องปั๊มระบายความร้อน: เครื่องปั๊มกลไก: 1x300m3/hr

ปั๊มเก็บ:1x60m3/hr

ปั๊มราก: 1x300L/S

ปั๊มโมเลกุลทอร์โบ: 2x3500L/S

ระบบแก๊ส: MFC สําหรับก๊าซปฏิกิริยาและก๊าซทํางานอ่อน

ระบบป้องกัน: โปรแกรม HMI ด้วยการออกแบบ Multiple Self-Lock

ระบบการทํางานและการควบคุม: PLC + หน้าจอสัมผัส

ระบบเย็น: รีไซเคิล

ระบบทําความร้อน: เครื่องทําความร้อนที่มีคู่ความร้อน PDI

ปริมาณการใช้พลังงาน 130KW

การใช้พลังงานเฉลี่ย 70KW ประมาณ

การจัดวาง


ภายใน


เวลาสร้าง: 2020

สถานที่: ชานไฮ้, จีน




โปรดติดต่อเราเพื่อรายละเอียดเพิ่มเติม โครงการ Royal Technology มีเกียรติที่จะให้บริการคุณ
