เครื่อง PVD แบบกำหนดเองที่เป็นนวัตกรรมใหม่
Created with Pixso.

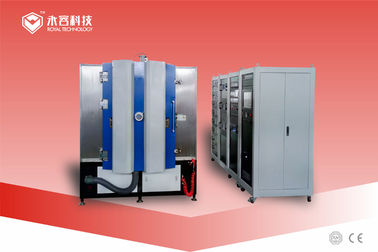

PVD Nickle และ Copper Sputtering เครื่องเคลือบฟิล์มบาง, Au Gold นำไฟฟ้าฟิล์มสะสม

PVD Nickle และ Copper Sputtering เครื่องเคลือบฟิล์มบาง, Au Gold นำไฟฟ้าฟิล์มสะสม

ชื่อแบรนด์: ROYAL
เลขรุ่น: RTAs
ขั้นต่ำ: 1 ชุด
ราคา: depends on
เงื่อนไขการจ่ายเงิน: L/C, T/T
ความสามารถในการจําหน่าย: 10 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE
เทคโนโลยี:
DC แมกนีตรอนสปัตเตอร์, PVD สปัตเตอร์พอกพูน, การเคลือบสูญญากาศ PVD
แอพพลิเคชั่น:
การทับถมของฟิล์มนำไฟฟ้า, การเคลือบฟิล์มต้านทานการกัดกร่อน
คุณสมบัติ:
เครื่องออกแบบที่แข็งแกร่งและมีปริมาณมาก
เป้าหมายสปัตเตอร์:
Ni, Cr, Cu, Au, Ag, Ta, Ti, SS, Al เป็นต้น โลหะบริสุทธิ์
ที่ตั้งโรงงาน:
เมืองเซี่ยงไฮ้ ประเทศจีน
บริการทั่วโลก:
โปแลนด์ - ยุโรป; อิหร่าน- เอเชียตะวันตก & ตะวันออกกลาง, ตุรกี, อินเดีย, เม็กซิโก- อเมริกาใต้
บริการฝึกอบรม:
การทำงานของเครื่อง การบำรุงรักษา ขั้นตอนการเคลือบ สูตร โปรแกรม
การรับประกัน:
การรับประกันแบบจำกัด 1 ปีฟรีตลอดอายุการใช้งานสำหรับเครื่อง
OEM และ ODM:
พร้อมให้บริการ เรารองรับการออกแบบและผลิตตามสั่ง
รายละเอียดการบรรจุ:
มาตรฐานการส่งออกจะได้รับการบรรจุในกรณีใหม่ / กล่องเหมาะสำหรับการขนส่งทางทะเล / ทางอากาศและทางบก
สามารถในการผลิต:
10 ชุดต่อเดือน
เน้น:

thin film coating equipment

,

dlc coating equipment

คําอธิบายสินค้า

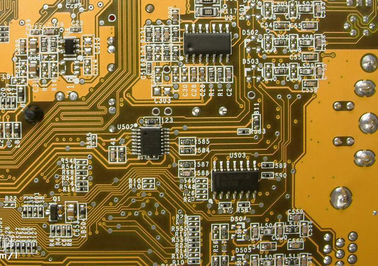

       การสะสมฟิล์มบางนำไฟฟ้าบนแผงวงจรโดยกระบวนการสปัตเตอร์แบบ PVD DC, การชุบทองแดง, การเคลือบ Au Sputteringdeposition





------ ความจุขนาดใหญ่, การออกแบบโมดูลที่ยืดหยุ่น, การผลิตที่แม่นยำ




ข้อดีทางเทคนิค:


ระบบสปัตเตอริง DPC-RTAS1215+ เป็นรุ่นอัปเกรดของรุ่น ASC1215 เดิม ระบบใหม่ล่าสุดมีข้อดีหลายประการ:



กระบวนการที่มีประสิทธิภาพสูงกว่า:
1. การเคลือบสองด้านสามารถใช้ได้โดยการออกแบบฟิกซ์เจอร์การหมุนเวียน
2. ถึง 8 หน้าแปลนแคโทดระนาบมาตรฐานสำหรับหลายแหล่ง
3. ความจุสูงถึง 2.2 ㎡ ชิปเซรามิกต่อรอบ
4. ระบบอัตโนมัติเต็มรูปแบบ, PLC + หน้าจอสัมผัส, ระบบควบคุมแบบสัมผัสเดียว



ลดต้นทุนการผลิต:
1. พร้อมกับ 2 ปั๊มโมเลกุลระงับแม่เหล็ก, เวลาเริ่มต้นอย่างรวดเร็ว, การบำรุงรักษาฟรี;
2. พลังงานความร้อนสูงสุด
3. รูปทรงแปดเหลี่ยมของห้องสำหรับการใช้พื้นที่ที่เหมาะสม แหล่งอาร์คมากถึง 8 แห่งและแคโทดสปัตเตอริง 4 แห่งเพื่อการเคลือบอย่างรวดเร็ว

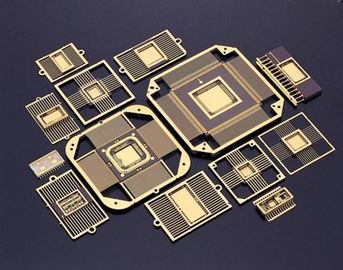

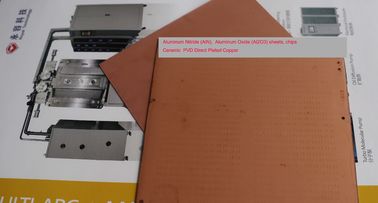

กระบวนการ DPC - การชุบทองแดงโดยตรงเป็นเทคโนโลยีการเคลือบขั้นสูงที่ใช้กับ LED และเซมิคอนดักเตอร์ในอุตสาหกรรมอิเล็กทรอนิกส์การใช้งานทั่วไปอย่างหนึ่งคือพื้นผิวการแผ่รังสีเซรามิกการสะสมฟิล์มนำไฟฟ้าทองแดงบนอะลูมิเนียมออกไซด์ (Al2O3) ซึ่งเป็นพื้นผิว AlN โดยเทคโนโลยีการสปัตเตอร์สุญญากาศแบบ PVD มีข้อได้เปรียบเหนือสิ่งอื่นใดเมื่อเทียบกับวิธีการผลิตแบบดั้งเดิม: DBC LTCC HTCC มีต้นทุนการผลิตที่ต่ำกว่ามาก


ทีมงานของ Royal Technology ร่วมมือกับลูกค้าของเราเพื่อพัฒนากระบวนการ DPC โดยใช้เทคโนโลยีสปัตเตอร์ PVD ให้ประสบความสำเร็จ



การประยุกต์ใช้ DPC:
เอชบีแอลอีดี
พื้นผิวสำหรับเซลล์แสงอาทิตย์
บรรจุภัณฑ์เซมิคอนดักเตอร์ไฟฟ้ารวมถึงการควบคุมมอเตอร์ยานยนต์
อิเล็กทรอนิกส์การจัดการพลังงานของรถยนต์ไฮบริดและไฟฟ้า
แพ็คเกจสำหรับ RF
อุปกรณ์ไมโครเวฟ



ข้อกำหนดทางเทคนิค



คำอธิบาย DPC-RTAS1215+
ห้องความสูง (มม.) 1500
เส้นผ่านศูนย์กลางห้อง (มม.) φ1200
หน้าแปลนติดตั้งแคโทดสปัตเตอร์ 4
หน้าแปลนติดตั้งแหล่งกำเนิดไอออน 1
หน้าแปลนติดตั้ง Arc Cathodes 8
ดาวเทียม (มม.) 16 x Φ150
กำลังไบแอสพัลซิ่ง (KW) 36
กำลังสปัตเตอร์ (KW) DC36 + MF36
พลังงานอาร์ค (KW) 8 x 5
แหล่งพลังงานไอออน (KW) 5
พลังงานความร้อน (กิโลวัตต์) 36
ความสูงของการเคลือบที่มีประสิทธิภาพ (มม.) 1020
ปั๊มโมเลกุลระงับแม่เหล็ก 2 x 3300 ลิตร/วินาที
ปั๊มราก 1 x 1,000 ลบ.ม./ชม
ปั๊มใบพัดหมุน 1 x 300 ลบ.ม./ชม
โฮลดิ้งปั๊ม 1 x60ลบ.ม./ชม
ความจุ 2.2
พื้นที่ติดตั้ง ( ยาว x กว้าง x สูง ) มม 4200*6000*3500







HMI + ระบบปฏิบัติการหน้าจอสัมผัส



PVD Nickle และ Copper Sputtering เครื่องเคลือบฟิล์มบาง, Au Gold นำไฟฟ้าฟิล์มสะสม 0





โปรดติดต่อเราสำหรับข้อกำหนดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติที่ได้ให้บริการโซลูชั่นการเคลือบทั้งหมดแก่คุณ
