| ชื่อแบรนด์: | ROYAL |
| เลขรุ่น: | RTEP |
| ขั้นต่ำ: | 1 ชุด |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

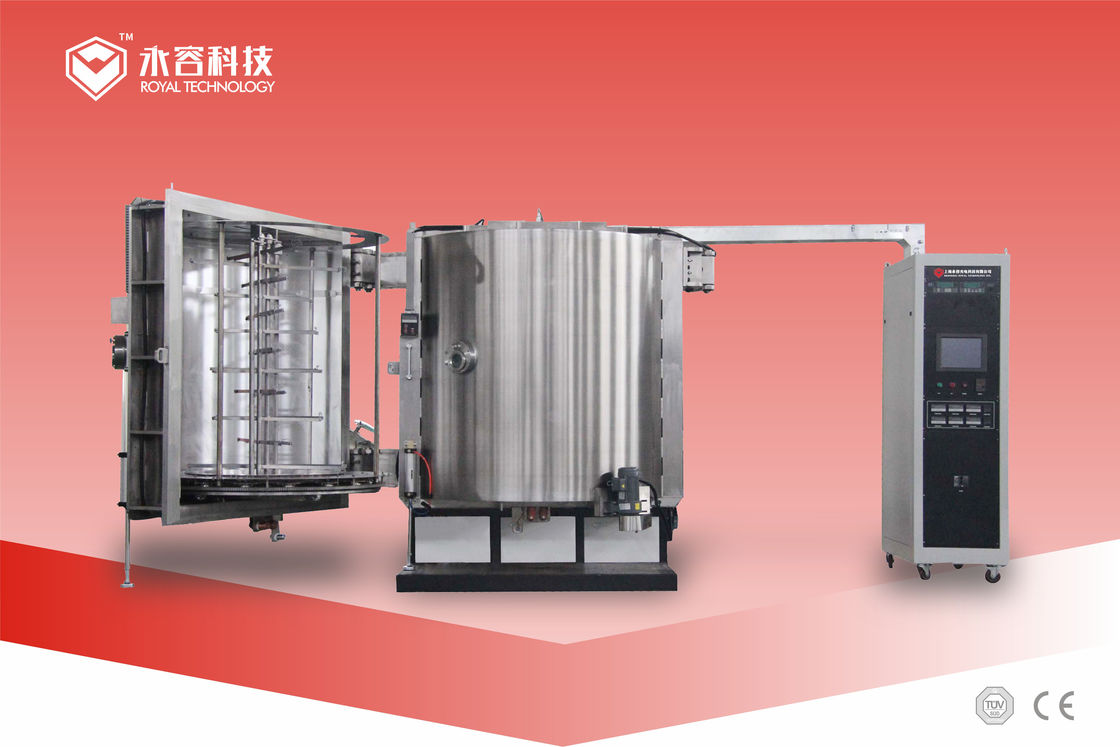

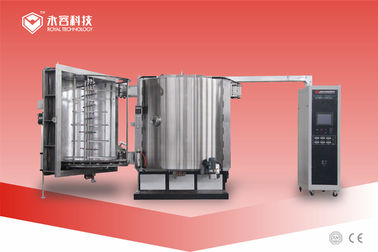

เครื่องเคลือบสูญญากาศพลาสติก, การสะท้อนฟิล์มสูง, การสะท้อนแสง
บทนำ:
Royal Technology ได้ออกแบบผลิตและติดตั้งระบบการระเหยสารระเหยด้วยความร้อนกว่า 100 ชุดทั่วโลกครอบคลุมการใช้งานและอุตสาหกรรมที่หลากหลายเช่น:

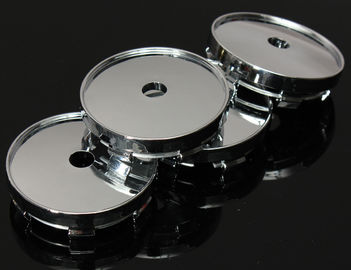

พลาสติกภายนอกรถยนต์ / ภายนอกข้อมูลรถ

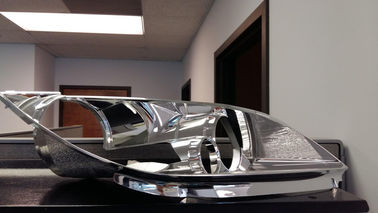

ไฟส่องสว่างและส่วนประกอบของยานพาหนะ
แผ่นสะท้อนแสงหลอดไฟ LED เพื่อการพาณิชย์, อุตสาหกรรมและที่อยู่อาศัย
แพคเกจเครื่องสำอาง
เครื่องแก้วและกระจก
สินค้าอุปโภคบริโภคอิเล็กทรอนิกส์
การสร้าง EMI และภาพยนตร์ NCVM
ชิ้นส่วนของเล่นและสินค้ากีฬา
เครื่องใช้ในบ้านของเครื่องซักผ้าและอุปกรณ์เสริมต่างๆของเฟอร์นิเจอร์
แฟชั่นนาฬิกาและนาฬิกา
มีเพียงไม่กี่รายเท่านั้นที่ยังคงใช้และพัฒนากระบวนการชุบเคลือบผิวสูญญากาศ PVD ในอุตสาหกรรมการเคลือบ
กระบวนการเคลือบผิวด้วย PVD ช่วยให้วัตถุมีลักษณะเป็นมันวาวสูงสะท้อนแสงและเป็นโลหะซึ่งสามารถมีสีต่างกันได้
กระบวนการชุบโลหะสุญญากาศ PVD:
ชิ้นงานจะถูกอัพโหลดไปยังดาวเทียมซึ่งจะถูกตรึงไว้กับระบบชั้นวาง
ปิดประตูห้อง (หมายเลข 1) และเริ่มโปรแกรมกระบวนการอัตโนมัติด้วย HMI
ผู้ปฏิบัติงานขนถ่าย / โหลดชิ้นงานสำหรับประตูอื่น (ฉบับที่ 2)
After the Auto Metallization process is completed, venting process and open the door No.1; หลังจากกระบวนการขัดผิวรถยนต์อัตโนมัติเสร็จสิ้นกระบวนการระบายอากาศและเปิดประตูหมายเลข 1 close door No.2 and repeat the cycles. ปิดประตูหมายเลข 2 และทำซ้ำรอบ
กระบวนการทั้งหมดเป็นไปอย่างรวดเร็วและปรับปรุงคุณภาพและความสวยงามของวัสดุ
ผลผลิตสูงประหยัดเวลาการดำเนินงานต้นทุนการผลิตลดลงอย่างรวดเร็ว
ระบบการเคลือบด้วยโลหะของ Royal Technology มีให้เลือกทั้งแนวตั้งและแนวนอน
ห้องผลิตสำหรับรูปทรงกระบอกและลูกบาศก์
We are using the stainless steel material for fabrication and the best components in the world market for high quality and reliability of machines produced by Royal Technology. เรากำลังใช้วัสดุสแตนเลสสำหรับการผลิตและส่วนประกอบที่ดีที่สุดในตลาดโลกสำหรับคุณภาพและความน่าเชื่อถือของเครื่องจักรที่ผลิตโดยเทคโนโลยีรอยัล The planetary rotary system structure ensures perfectly uniform coatings. โครงสร้างระบบโรตารี่ของดาวเคราะห์ช่วยให้มั่นใจได้ถึงการเคลือบอย่างสม่ำเสมอ
ข้อมูลทางเทคนิค:
| ลักษณะ | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| ห้องสะสม | มิลลิเมตร | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| โครงสร้างประตู | ชุด | 1 | 2 | 2 | 2 |
| แหล่งที่มาของการระเหย | ชิ้น | 16 | 20 ~ 28 | 24 | 32 |
| จำนวนดาวเทียม | แท่ง | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| พื้นที่เคลือบผิวที่มีประสิทธิภาพ | มิลลิเมตร | φ250 * 6 * H700 |
φ370 * 6 * H1500 φ300 * 8 * H1500 |
φ440 * 6 * H1300 φ350 * 8 * H1300 φ300 * 10 * H1300 |
φ500 * 6 * H1700 φ400 * 8 * H1700 φ340 * 10 * H1700 φ290 * 12 * H1700 |
| รอบเวลา | นาที | 10 ~ 12 | 15 | 15 | 15 ~ 20 |
| พาวเวอร์ซัพพลายการระเหย | kVA | 20 | 30 | 35 | 40 |
| พลาสม่าพาวเวอร์ซัพพลาย |
kVA
|
7 | 10 | 10 | 10 |
| Ultimate Vacuum | 8.0 * 10-4 พ่อ | ||||
| ความเร็วสูบน้ำ | จาก atm ถึง 9.0 × 10-3Pa≤10minutes (@ อุณหภูมิห้องสะอาดและขนถ่าย) | ||||
| ความจุปั๊มลูกสูบหมุน | L / S | 70 | 150 | 150 | 150 * 2 |
| ความจุของปั๊มราก | L / S | 300 | 600 | 600 | 1200 |
|
ความแตกต่างของปั๊มความจุ (กับดักเย็น) |
L / S | 6000 | 8000 | 8000 | 2 * 8000 |
| กำลังการผลิตปั๊ม | L / S | 15 | 30 | 30 | 70 |
| Maxium Power โดยประมาณ | KW | 50 | 75 | 75 | 110 |
|
พลังงานเฉลี่ยโดยประมาณ
|
KW | 25 | 35 | 35 | 60 |
| น้ำหนักโดยประมาณ | กิโลกรัม | 4500 | 7300 | 9000 | 11000 |
| พิมพ์เท้า (LxWxH) | มิลลิเมตร | 3000 * 3000 * 2200 | 5000 * 4000 * 3500 | 6000 * 5500 * 3200 | 6500 * 6000 * 3800 |
หมายเหตุ: การกำหนดค่าเครื่องโดยเฉพาะสำหรับความต้องการของลูกค้าการออกแบบ Fixutring และการประชุมเชิงปฏิบัติการ
แผนเค้าโครงรองรับจาก Royal Tech
กรุณาติดต่อเราสำหรับรายละเอียดเพิ่มเติม Royal Technology ได้รับเกียรติให้บริการโซลูชั่นการเคลือบแบบครบวงจร
