เครื่องเคลือบป้องกัน EMI, เคสโทรศัพท์มือถือ EMI Shielding Coatings
1 ชุด
MOQ
negotiable
ราคา
EMI Shielding Coating Machine, Cellphone Case EMI Shielding Coatings
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลพื้นฐาน
สถานที่กำเนิด: ทำในประเทศจีน
ชื่อแบรนด์: ROYAL
ได้รับการรับรอง: CE
หมายเลขรุ่น: RT1616-EMI
แสงสูง:

thin film coating equipment

,

dlc coating equipment

การชำระเงิน
รายละเอียดการบรรจุ: มาตรฐานการส่งออกจะได้รับการบรรจุในกรณีใหม่ / กล่องเหมาะสำหรับการขนส่งทางทะเล / ทางอากาศและทางบก
เวลาการส่งมอบ: 12 สัปดาห์
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 6 ชุดต่อเดือน
ข้อมูลจำเพาะ
ห้อง: แนวตั้งแนวตั้ง, 2 ประตู
วัสดุ: สแตนเลส 304/316
เทคโนโลยีสูญญากาศ: ความต้านทานการระเหยด้วยความร้อน + สปัตเตอริง DC แมกนีตรอน
แหล่งที่มาของการสะสม: ลวดทังสเตนแคโทดสปัตเตอริงระนาบ
ฟิล์มเคลือบ: ระบบป้องกัน EMI
งานอุตสาหกรรม: บริโภคชิ้นส่วนพลาสติกอิเล็กทรอนิกส์
ที่ตั้งโรงงาน: เมืองเซี่ยงไฮ้ ประเทศจีน
บริการทั่วโลก: Poland - Europe; โปแลนด์ - ยุโรป; Iran- West Asia & Middle East, Turkey, India,
บริการฝึกอบรม: การทำงานของเครื่องจักร บำรุงรักษา กระบวนการเคลือบ สูตร โปรแกรม
การรับประกัน: การรับประกันแบบจำกัด 1 ปี ฟรี ตลอดอายุการใช้งานสำหรับเครื่อง
การรับประกัน: การรับประกันแบบจำกัด 1 ปี ฟรีตลอดอายุการใช้งานสำหรับเครื่อง
OEM & ODM: พร้อมให้บริการ เราสนับสนุนการออกแบบและการผลิตตามสั่ง
OEM & ODM: พร้อมให้บริการ เราสนับสนุนการออกแบบและการผลิตตามสั่ง
รายละเอียดสินค้า

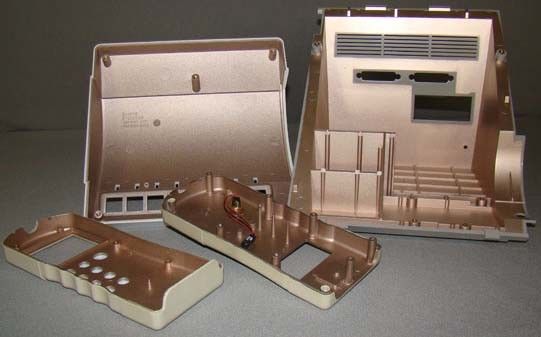

Electro Magnetic Interference (EMI) ป้องกัน Metalizer การใช้งาน:

อุตสาหกรรมอิเล็กทรอนิกส์เช่นเคสโทรศัพท์มือถือเคสแล็ปท็อปเครื่องมือวัดความเร็วเรดาร์ส่วนประกอบวิดีโอในรถยนต์เป็นต้น
อุตสาหกรรมอื่น ๆ ต้องการฟังก์ชั่นป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า

วัสดุพื้นผิว: ABS, PC, PC + ABS, พลาสติก ฯลฯ

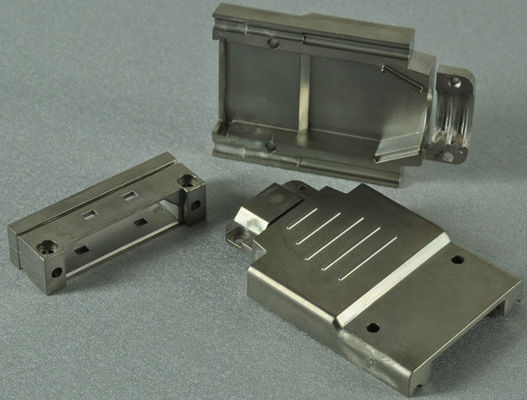

คุณสมบัติฟิล์มป้องกัน EMI

  1. ความหนาของฟิล์ม: 1.5 ~ 3 ไมครอนขึ้นอยู่กับความต้องการ
  2. ความต้านทานฟิล์ม: (โอห์ม) ดีกว่า0.5Ω
  3. การยึดเกาะ: เทป 3M810> 5B

กระบวนการเคลือบฟิล์มป้องกัน EMI

  1. DC สปัตเตอร์สแตนเลส
  2. การสะสมของทองแดงโดยการระเหยด้วยความร้อน
  3. สแตนเลสสตีล DC Sputtering ฝาครอบเต็มบนชั้นฟิล์ม Cu

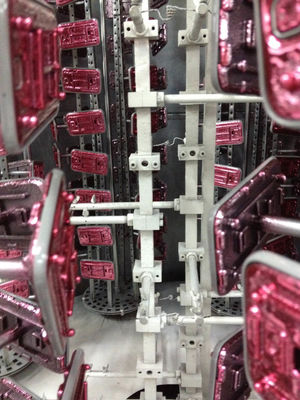

EMI Shielding Coatings โดยระบบสูญญากาศ PVD
เครื่องเคลือบป้องกัน EMI, เคสโทรศัพท์มือถือ EMI Shielding Coatings 0



เครื่อง Metalizing สูญญากาศ RT1616-EMI ได้รับการออกแบบมาเป็นพิเศษสำหรับ EMI ป้องกันการสะสมของฟิล์มบาง ๆ ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์โทรคมนาคมคอมพิวเตอร์โน้ตบุ๊กอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคเครื่องใช้ในบ้านการบินและอวกาศและการทหาร

ข้อดี

เสร็จสิ้นจะถูกฝากไว้โดยใช้กระบวนการสีเขียวที่เป็นมิตรกับสิ่งแวดล้อมปราศจากมลภาวะ
ประสิทธิภาพสูง
ความสม่ำเสมอที่ยอดเยี่ยม
การผลิตปริมาณมาก
ต้นทุนต่ำเป็นทางออกที่ดีสำหรับความต้องการการผลิตจำนวนมาก
ให้ผลตอบแทนสูงถึง 98%
สามารถควบคุมความหนาได้

คุณสมบัติการออกแบบ

1) โครงสร้าง 2 ประตูและความเร็วในการสูบน้ำที่รวดเร็วเพื่อให้ได้ผลผลิตสูง
2) แผงหน้าจอสัมผัสที่ใช้งานง่ายพร้อมการควบคุม PLC
3) การออกแบบโปรแกรมซอฟต์แวร์ที่เป็นมิตรกับมนุษย์เพื่อการผลิตที่มั่นคงและมีคุณภาพสูง
4) อัตราการใช้เป้าหมายสปัตเตอร์สูงช่วยให้ต้นทุนการผลิตต่ำ
5) ความสม่ำเสมอที่ดีและการยึดเกาะที่ดีเยี่ยม
6) แนวคิดการออกแบบขั้นสูงเพื่อประสิทธิภาพที่ดีขึ้นเพื่อเพิ่มประสิทธิภาพการผลิตและอัตราที่เหมาะสม
7) อุปกรณ์แหล่งกำเนิดไอออนสำหรับการทำความสะอาดพลาสม่าและการรักษาพื้นผิวเพื่อปรับปรุงการยึดเกาะ
8) ปั๊มสูญญากาศสูงลดลง 25% ถึง 75% โดย Polycold - ปั๊มแช่แข็งไอน้ำ

Polycold ยังได้รับการตั้งชื่อว่า Water Vapor Cryopump ซึ่งดักจับไอน้ำได้อย่างมีประสิทธิภาพซึ่งประกอบด้วย 65% ถึง 95% ของก๊าซที่เหลือในระบบ Hi-vacโดยทั่วไปแล้วไอน้ำเป็นสารปนเปื้อนที่มีปฏิกิริยามากที่สุดในปัจจุบันด้วย Polycold คุณสามารถคาดหวังว่าจะเพิ่มปริมาณงานผลิตภัณฑ์ในระบบที่มีอยู่ของคุณ 20% ถึง 100% และปรับปรุงคุณภาพของการสะสม

  1. เวลาในการสูบน้ำสูญญากาศสูงลดลง 25% ถึง 75%
  2. เพิ่มปริมาณงานของผลิตภัณฑ์ 20% ถึง 100%;
  3. ระยะเวลาคืนทุนโดยทั่วไปน้อยกว่าหนึ่งปี
  4. ลดความดันบางส่วนของไอน้ำในระหว่างการแปรรูปเพื่อคุณภาพฟิล์มที่สูงขึ้นการยึดเกาะที่ดีขึ้นและการสะสมที่ทำซ้ำได้มากขึ้น

เครื่องเคลือบป้องกัน EMI, เคสโทรศัพท์มือถือ EMI Shielding Coatings 1

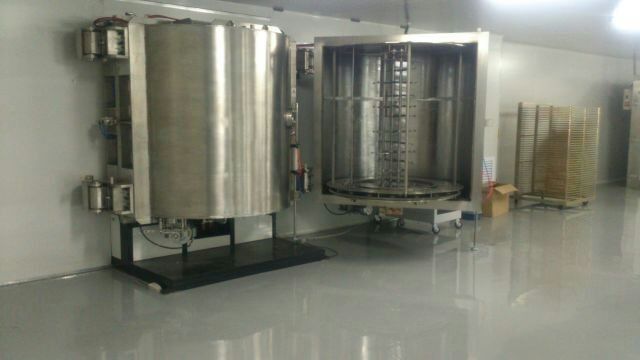

ประเภท:

  • การวางแนวตั้งกระบอกสูบโครงสร้าง 2 ประตูช่องเปิดด้านหน้า


ข้อกำหนดทางเทคนิค:

  • ประสิทธิภาพ
  1. แรงดันสุญญากาศขั้นสูงสุด: ดีกว่า 5.0 × 10-6ทอร์.
  2. แรงดันสูญญากาศที่ใช้งาน: 1.0 × 10-4ทอร์
  3. เวลาสูบน้ำ: จาก 1 atm ถึง 1.0 × 10-4Torr≤5นาที (อุณหภูมิห้องห้องแห้งสะอาดและว่างเปล่า)
  4. วัสดุ Metalizing (การระเหย): สแตนเลส, ทองแดง
  5. รูปแบบการทำงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง
  • โครงสร้าง

เครื่องเคลือบสูญญากาศประกอบด้วยระบบที่สมบูรณ์แบบที่สำคัญตามรายการด้านล่าง:

  1. ห้องสุญญากาศ


1.1 ขนาด: เส้นผ่านศูนย์กลางภายใน 1600 มม

ความสูงภายใน: 1600 มม

ความสูงที่เป็นประโยชน์: 1265 มม

ความสูงรวม: 1420 มม

1.2 วัสดุ: ห้องสุญญากาศ SUS304

ประตูและหน้าแปลน SUS304

โครงสร้างเสริมความแข็งแรงของห้อง: เหล็กอ่อน SS41 พร้อมการเคลือบผิวด้วยสี

แชสซีแชสซี SS41 เหล็กอ่อนพร้อมการเคลือบผิวตกแต่งสี

1.3 สปัตเตอริงและโล่การระเหย: SUS304

1.4 View Window: ที่ประตูห้อง

1.5 วาล์วระบายอากาศในห้องสุญญากาศ (รวมทั้งตัวเก็บเสียง)

1.6 ประตู: วัสดุ SUS304 เส้นผ่านศูนย์กลาง 1600 มม. ความสูงภายใน: 1600 มม

1.7 Deposition Driving System: การขับขี่กลางสูงสุด1400 มม. * 1265 มม

1.8 ขับมอเตอร์: 1 / 2HP

1.9 กำลังการระเหย: 1 ชุด / ประตู

DC Sputtering Power: 1 ชุด

ขนาดแคโทดสปัตเตอร์: 125 * 1400 มม



  1. ระบบปั๊มสุญญากาศแบบหยาบ

2.1 ปั๊มสุญญากาศใบพัดหมุนปิดผนึกด้วยน้ำมัน - Leybold

a: ความเร็วในการสูบน้ำ: 640 m³ / ชม

2.2 ปั๊มราก - เลย์โบลด์

a: ความเร็วในการสูบ: 4400 m³ / ชม

2.3 วาล์วสุญญากาศแบบหยาบ: รุ่นนิวเมติก

2.4 สายท่อสุญญากาศ: วัสดุ SUS304 ขนาด 6 นิ้วและ 8 นิ้ว

2.5 วาล์วระบายสูญญากาศ: รุ่นแม่เหล็กไฟฟ้า 3/8 นิ้ว



  1. ระบบปั๊มสุญญากาศสูง

3.1 ปั๊มกระจายน้ำมัน: RTDP-36

  1. ความเร็วในการสูบน้ำ: 40000L / S
  2. แรงดันสุญญากาศขั้นสูงสุด: ดีกว่า 10-7ทอร์.
  3. พลังงานความร้อน: 3 เฟส 21KW.
  4. ปริมาณการใช้น้ำมัน: 9 ลิตร

3.2 กับดักเย็น: 36”, ระบายความร้อนด้วยน้ำจากกระแสน้ำมันไหลย้อนกลับ

3.3 วาล์วสุญญากาศสูง: นิวเมติก

3.4 วาล์วด้านหน้า: นิวเมติก



  1. ระบบควบคุมและปฏิบัติการไฟฟ้า

4.1 วงจรหลัก: สวิตช์เบรกเกอร์ไม่มีฟิวส์สวิตช์แม่เหล็กไฟฟ้า
C / T ในประเภทซีรีส์

4.2 พลังการระเหย

4.3 ระบบควบคุมการระเหย

4.4 Sputtering Power รุ่น DC

4.5 ระบบควบคุม: PLC + หน้าจอสัมผัสอัตโนมัติ / ด้วยตนเอง

4.6 ระบบปฏิบัติการ: หน้าจอสัมผัส + จอแสดงผล

4.7 ระบบวัดความดันสุญญากาศ

เกจวัดสุญญากาศ: Leybold Center Two - 1 set

เกจเต็มช่วง: 760 Torr ~ 10-7 Torr - 1 ชุด

4.8 ระบบเตือนภัย:

ความดันอากาศอัดต่ำกว่า: เสียงปลุก

การไหลของน้ำหล่อเย็นต่ำลง: เสียงปลุก

การทำงานผิดพลาด: เสียงปลุก

4.9 ไฟแสดงสถานะโหลด: ตัวบ่งชี้แรงดันและตัวบ่งชี้กระแสโหลด



  1. ระบบย่อย

5.1 ระบบควบคุมวาล์วอัดอากาศ

5.2 ระบบน้ำหล่อเย็น: ท่อน้ำไหลและระบบวาล์วสวิตช์

5.3 Polycold (-120 ~ -145 ℃) Cryopump - 1 ชุด

รุ่น: MaxCool- 2500L

โหลดสูงสุด :: 2500W

ความเร็วในการสูบน้ำ: 14000L / S



  1. ระบบการสะสม

6.1 แหล่งสปัตเตอร์

  1. Sputtering Target” 125mm * 1400mm * 12 ~ 14mm - 1 ชุด
  2. ชัตเตอร์ - 1 ชุด
  3. Mass Flow Controller: Ar gas - 1 ชุด
  4. แหล่งจ่ายไฟสปัตเตอร์: DC 60KW - 1 ชุด

6.2 แหล่งที่มาของการระเหย

  1. แหล่งการระเหยของทังสเตน
  2. แหล่งจ่ายไฟการระเหย: 20kVA
  3. อุปกรณ์แหล่งกำเนิดไอออนและแหล่งจ่ายไฟ
  4. สภาพแวดล้อมการทำงาน

เครื่องอัดอากาศ: 5 ~ 8kg / cm2

น้ำหล่อเย็น: อุณหภูมิน้ำเข้า: 20 ~ 25 ℃, 200 ลิตร / นาที,
แรงดันน้ำเข้า: 2 ~ 3 กก. / ซม2

กำลังไฟ: 3 เฟส 380V 50Hz (60Hz), 160kVA

พื้นที่ติดตั้ง: (L * W * H) 6500 * 5500 * 2700 มม

ไอเสีย: ช่องระบายอากาศสำหรับปั๊มเชิงกล

เราพยายามอย่างเต็มที่ในการออกแบบและพัฒนากระบวนการเคลือบที่เหมาะสมที่สุดสำหรับชิ้นส่วน 3D ต่างๆซึ่งตรงตามความต้องการในการผลิตของลูกค้าดังนั้นเราจึงนำเสนอโซลูชั่นการเคลือบทั้งหมดสำหรับการเคลือบ EMI

หากจำเป็นต้องใช้ระบบการเคลือบแบบกำหนดเองโปรดแบ่งปันความคิดและแนวคิดของคุณกับทีมของเราและส่งข้อมูลจำเพาะของผลิตภัณฑ์ของคุณเราจะทำงานร่วมกันเพื่อหาทางออกที่ดีที่สุด



โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติอย่างยิ่งที่ได้จัดหาโซลูชั่นการเคลือบทั้งหมด







โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติอย่างยิ่งที่ได้จัดหาโซลูชั่นการเคลือบทั้งหมด
