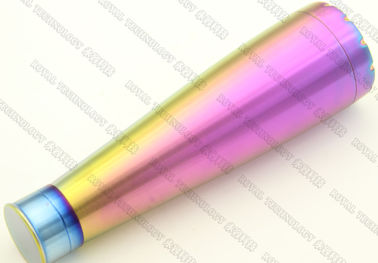

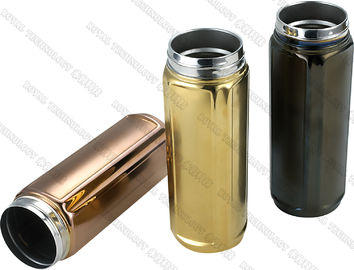

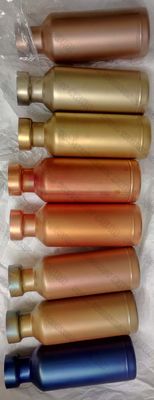

ฟิล์มทองแดงหนาใช้สำหรับการกระจายความร้อนระหว่างขวดด้านในและด้านนอก ในพื้นผิวด้วยเทคโนโลยีการเคลือบสูญญากาศ PVD เพื่อสร้างสีต่างๆ: ดำ, รุ้ง, ทอง, ทองแดง, สีน้ำตาล ฯลฯ
ทับถมทับถม
สปัตเตอร์ริ่งเป็นกระบวนการสะสมโลหะที่วัตถุเป้าหมายไม่ได้ระเหยด้วยความร้อน แต่อะตอมโลหะของมันถูกขับออกจากร่างกายโดยการชนกันของอนุภาคที่ถูกทิ้งระเบิด ระยะทางจากเป้าหมายไปยังส่วนหนึ่งในห้องสปัตเตอร์นั้นสั้นกว่าในการสะสมสูญญากาศ การสปัตเตอร์ทำได้ภายใต้สุญญากาศที่สูงขึ้นมาก แหล่งกำเนิดสปัตเตอร์สามารถทำจากองค์ประกอบอัลลอยด์ผสมหรือสารประกอบ การสะสมโลหะในรูปแบบนี้มักใช้ในการผลิตเซมิคอนดักเตอร์บนกระจกสถาปัตยกรรมเคลือบสะท้อนแสงซีดีคอมแพคดิสก์และเคลือบตกแต่ง
การสะสมไออาร์ค
การทับถมของ Cathodic arc หรือ Arc-PVD เป็นเทคนิคการสะสมไอทางกายภาพที่อาร์คไฟฟ้าถูกใช้ในการระเหยวัสดุจากเป้าหมายแคโทด จากนั้นวัสดุระเหยกลายเป็นไอเข้าสู่สารตั้งต้นสร้างฟิล์มบาง ๆ ขึ้นมา เทคนิคนี้สามารถใช้ในการฝากฟิล์มโลหะเซรามิกและคอมโพสิต กระบวนการระเหยอาร์คเริ่มต้นด้วยการโดดเด่นของกระแสไฟฟ้าแรงสูง, อาร์คแรงดันต่ำบนพื้นผิวของแคโทด (รู้จักกันในชื่อเป้าหมาย) ที่ก่อให้เกิดขนาดเล็ก (โดยทั่วไปจะมีความกว้างไม่กี่ไมโครเมตร) จุด. อุณหภูมิที่ได้รับการแปลที่จุดแคโทดนั้นสูงมาก (ประมาณ 15,000 อัน) ซึ่งส่งผลให้เกิดไอพ่นที่สูง (10 กม. / วินาที) ของวัสดุแคโทดที่ระเหยกลายเป็นปล่องทิ้งไว้บนพื้นผิวของแคโทด

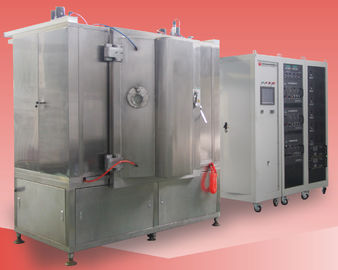

เทคโนโลยีรอยัลออกแบบและประดิษฐ์อุปกรณ์เมทัลไลซ์ PVD สุญญากาศ RTAC-SP ซีรีส์คือ
ที่นิยมใช้สำหรับโลหะผสมโลหะทองเหลือง Zamak (โลหะผสมสังกะสี), พลาสติก, อิเล็กทรอนิกส์, ท่อและ plumbings, อุปกรณ์ช่างประปา, วาล์วระบบรดน้ำและหมวก; วาล์วทางการแพทย์และอุตสาหกรรม ฯลฯ วัตถุประสงค์ของกระบวนการส่วนใหญ่เพื่อทดแทน Chromium Electroplating ซึ่งเป็นอันตรายต่อมนุษย์และสิ่งแวดล้อม
การกำหนดค่าและคุณสมบัติของระบบ Metallizing Metallizing ระบบดูดฝุ่นสูง
| แบบ | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1615-SPMF |
| ขนาดห้องที่มีประสิทธิภาพ | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1500mm |
| แหล่งที่มาของการสะสม | กระบอกอาร์ค (อาร์คแบบวงกลมนำทางสำหรับอุปกรณ์เสริม) + MF Sputtering Cathode + แหล่งกำเนิดไอออนเชิงเส้น | ||
ระบบปั๊มสูญญากาศ (ปั๊ม Leybold + ปั๊มโมเลกุลโมเลกุล) | SV300B - 1 ชุด (300m³ / ชม.) | SV300B - 1 ชุด (300m³ / ชม.) | SV300B - 2 ชุด (300m³ / ชม.) |
WAU1001-1set (1000m³ / ชม) | WAU1001-1set (1000m³ / ชม) | WAU2001-1set (1000m³ / ชม) | |
| D60T- 1 ชุด (60m³ / ชม.) | D60T- 1 ชุด (60m³ / ชม.) | D60T- 1 ชุด (60m³ / ชม.) | |
ปั๊มโมเลกุลโมเลกุล: 2 ชุด (3500L / S) | ปั๊มโมเลกุลโมเลกุล: 2 ชุด (3500L / S) | ปั๊มโมเลกุลโมเลกุล: 3 ชุด (3500L / S) | |
| พาวเวอร์ซัพพลายสปัตเตอร์ | 1 * 24KW (MF) | 2 * 36KW (MF) | 3 * 36KW (MF) |
| เพาเวอร์ซัพพลายอาร์ค | 6 * 5KW | 7 * 5KW | 8 * 5KW |
| พาวเวอร์ซัพพลาย Bias | 1 * 24kW | 1 * 36KW | 1 * 36KW |
| แท่งดาวเคราะห์ | 6/8 | 12/16 | 20 |
| เครื่องทำความร้อน | 6 * 2.5KW | 8 * 2.5KW | 9 * 2.5KW |
| Ultimate Vacuum | 9.0 * 10-4 Pa (ว่างเปล่าสะอาดอุณหภูมิห้อง) | 9.0 * 10-4 Pa (ว่างเปล่าสะอาดอุณหภูมิห้อง) | 9.0 * 10-4 Pa (ว่างเปล่าสะอาดอุณหภูมิห้อง) |
| รอบเวลา (ขึ้นอยู่กับปั๊ม) | 40 '~ 50' ขึ้นอยู่กับวัสดุพื้นผิวและสูตรการเคลือบ | ||
| กำลังงานที่ต้องการ | 3 เฟส 4 สาย, AC380V, 50HZ, 35KW | 3 เฟส 4 สาย, AC380V, 50HZ, 120KW | 3 เฟส 4 สาย, AC380V, 50HZ, 150KW |
| น้ำเย็น | ใช่น้ำเย็นอุตสาหกรรม | ||
| การแปรรูปแก๊ส (99.99%) | 4 วิธี | 4 วิธี | 4 วิธี |
| รอยเท้า (มม.) | 2000 * 2000 * 2300 | 4000 * 4500 * 3200 | 5500 * 5000 * 3600 |
| น้ำหนักรวม (กก.) | 4500 | 7000 | 9000 |
| การใช้พลังงานทั้งหมด (ประมาณ) | 50KW | 110kw | 170kW |
| การใช้พลังงานจริง (ประมาณ) | 30KW | 60KW | 80KW |
เหนือพารามิเตอร์ทางเทคนิคสำหรับการอ้างอิงเท่านั้น Royaltec ขอสงวนสิทธิ์สำหรับการผลิตขั้นสุดท้ายตามแอปพลิเคชันที่ระบุ
โปรดปรึกษากับโซลูชันที่คุณคาดหวังที่คุณต้องการจาก Royaltec เราให้บริการการเคลือบเทิร์นคีย์ในแอปพลิเคชันนี้
