| ชื่อแบรนด์: | ROYAL |
| เลขรุ่น: | RTAC |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | 12 ชุดต่อเดือน |
การชุบทอง PVD บนเซรามิก, อุปกรณ์เคลือบ PVD สำหรับตกแต่ง, เครื่องชุบแบบ Multi Arc บนผลิตภัณฑ์แก้วและเซรามิก

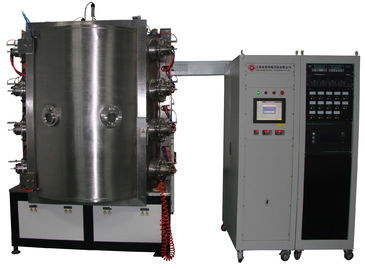

ข้อมูลจำเพาะของเครื่องเคลือบสูญญากาศแบบ Multi Arc RTAC1618
| MODEL | RTAC1618 | ||
| วัสดุ | สแตนเลส (S304) | ||
| ขนาดห้อง | Φ1600 * 1800 มม. (H) | ||
| ระบบปั๊ม | ปั๊มสุญญากาศลูกสูบหมุน (เครื่องกล) | ||
| ปั๊มสุญญากาศใบพัดหมุน (โฮลดิ้ง) | |||
| ปั๊มสุญญากาศรูท | |||
| ปั๊มกระจาย | |||
| เทคโนโลยี | การชุบไอออน (แหล่งที่มาหลายอาร์ก) | ||
| เป้าหมายทั่วไป | Chrome, ไทเทเนียม, เซอร์โคเนียม, TiAl | ||
| แก๊ส | เครื่องวัดอัตราการไหลของก๊าซ (Ar, N2,) อาร์กอนไนโตรเจน | ||
| ควบคุม | PLC (คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้) | ||
| ระบบความปลอดภัย | การเชื่อมต่อด้านความปลอดภัยจำนวนมากเพื่อปกป้องผู้ปฏิบัติงานและอุปกรณ์ | ||
| เย็น | น้ำหล่อเย็น Recyle | ||
| ความร้อน | เครื่องทำความร้อนสูงถึง 300 ℃ | ||
| กำลังสูงสุด | 150KW (โดยประมาณ) | ||
| การใช้พลังงานโดยเฉลี่ย | 70KW (โดยประมาณ) | ||
อุปกรณ์เคลือบ PVD เคลือบเซรามิก ใช้เทคโนโลยีการชุบไอออนในการระเหยโลหะโซไซด์เช่นไททาเนียมโครเมี่ยมด้วยแหล่งกำเนิดอาร์คแคโทดและควบแน่นโลหะที่แตกตัวเป็นไอออนบนพื้นผิวของผลิตภัณฑ์เพื่อสร้างฟิล์มบางนาโนในสภาพแวดล้อมสุญญากาศสูงด้วยก๊าซที่มีปฏิกิริยาเช่นไนโตรเจนทำให้เกิดสีต่างๆ
คุณสมบัติของอุปกรณ์เคลือบ PVD:
1. ห้องสูญญากาศเป็นประตูแนวตั้งเปิดเดียวผู้ผลิตสแตนเลส 304 เส้นผ่านศูนย์กลางภายในห้องสุญญากาศจากφ1400mm-Φ2000mm;
2. ระบบสูญญากาศโดยปั๊มใบพัดหมุน, ปั๊มรากและปั๊มกระจายน้ำมันหรือรัฐธรรมนูญปั๊มโมเลกุล;
3. ระบบเคลือบใช้แม่เหล็กความถี่กลาง 1-2 ตัวเพื่อควบคุมแหล่งพลังงานสปัตเตอร์มีแม่เหล็กที่ไม่สมดุล 1-2 คู่เพื่อควบคุมเป้าหมายและมีแหล่งกำเนิดอาร์ค 14-40
4. แหล่งพลังงานพัลส์อคติที่มีประสิทธิภาพสูง
5. ระบบแก๊สซิฟิเคชั่นใช้เครื่องวัดการไหลมวลก๊าซที่ผลิตในประเทศหรือนำเข้าเครื่องวัดปริมาณการไหลของก๊าซ (สาธิต);
6. ระบบควบคุมด้วยระบบไฟฟ้าสร้างวงจรไฟฟ้ามากเกินไปตัดน้ำประปาตายอุปกรณ์เตือนภัยอะคูสติก
7. ระบบควบคุม (หน้าจอสัมผัส + PLC) พารามิเตอร์รายละเอียดการแสดงผลแบบเรียลไทม์ควบคุมกระบวนการผลิตทั้งหมดโดยอัตโนมัติและพารามิเตอร์เทคโนโลยีหน่วยความจำอัตโนมัติ
ขนาดเครื่องที่กำหนดเองอื่น ๆ สามารถใช้ได้ตามขนาดผลิตภัณฑ์ที่ระบุและความต้องการกำลังการผลิต
รุ่น | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| ขนาดห้องภายใน | 1000x800 มม | 1000x1200 มม | 1200x1500 มม | 1400x1600 มม | 1600x1600 มม | ||||||
| ประเภทแหล่งจ่ายไฟ | แหล่งจ่ายไฟ Arc, แหล่งจ่ายไฟไส้, แหล่งจ่ายไฟแบบพัลส์อคติ | ||||||||||
| โครงสร้างของห้องสุญญากาศ | โครงสร้างประตูหน้าแนวตั้งระบบระบายอากาศด้านหลังและห้องระบายความร้อนด้วยน้ำสองชั้น | ||||||||||
| วัสดุของห้องสุญญากาศ | สแตนเลส 304 / 316L | ||||||||||
| สุดยอดเครื่องดูดฝุ่น | 6.0x10-4Pa (ขนถ่ายทำความสะอาดห้องอบแห้ง) | ||||||||||
| ความเร็วในการปั๊มสุญญากาศ | จากบรรยากาศถึง 8.0 * 10-3Pa ≤15นาที | ||||||||||
| ระบบปั๊มสุญญากาศ | ปั๊มกระจายหรือปั๊มโมเลกุล + ปั๊มราก + ปั๊มกล + ปั๊มโฮลดิ้ง (รุ่นเฉพาะสามารถเลือกได้ตามความต้องการของลูกค้า) | ||||||||||
| แหล่งอาร์ค | 6 หน่วยหรือ 8 ยูนิต | 8 หน่วยหรือ 10 ยูนิต | 10 หน่วยหรือ 12 ยูนิต | 14 หน่วยหรือ 16 ยูนิต | 16 ยูนิตหรือ 18 ยูนิต | ||||||
| แหล่งจ่ายไฟอคติ | 20KW / ชุด | 20KW / ชุด | 30KW / ชุด | 40KW / ชุด | 50KW / ชุด | ||||||
| รูปแบบการขับขี่ | การปฏิวัติและการหมุนของดาวเคราะห์การควบคุมความเร็วความถี่ตัวแปร (ควบคุมและปรับได้) | ||||||||||
| ระบบทำความร้อน | ควบคุมและปรับได้จากอุณหภูมิห้องถึง 450 ° C (การควบคุมอุณหภูมิ PID) | ||||||||||
| MFC | ระบบควบคุมและแสดงการไหลของก๊าซในกระบวนการ 3 เส้นทางหรือ 4 เส้นทางระบบเลือกก๊าซอัตโนมัติ | ||||||||||
| ระบบระบายความร้อน | โหมดระบายความร้อนด้วยการหมุนเวียนน้ำหอระบายความร้อนหรือเครื่องทำน้ำเย็นอุตสาหกรรมหรือระบบทำความเย็นแบบลึก(ให้บริการโดยลูกค้า) | ||||||||||
| โหมดควบคุม | โหมดการรวมด้วยตนเอง / อัตโนมัติการทำงานของหน้าจอสัมผัส PLC หรือการควบคุมคอมพิวเตอร์ | ||||||||||
| กำลังไฟทั้งหมด | 30 กิโลวัตต์ | 35 กิโลวัตต์ | 45 กิโลวัตต์ | 60 กิโลวัตต์ | 75 กิโลวัตต์ | ||||||
| สัญญาณเตือนและการป้องกัน | สัญญาณเตือนการขาดแคลนน้ำกระแสเกินและแรงดันไฟฟ้าเกินวงจรเปิดและสภาวะผิดปกติอื่น ๆ ของปั๊มเป้าหมายและอื่น ๆ และดำเนินมาตรการป้องกันที่เกี่ยวข้องและฟังก์ชันลูกโซ่ไฟฟ้า | ||||||||||
| พื้นที่อุปกรณ์ | กว้าง 2.5 ม. * ยาว 3.5 ม | W3m * L4m | ส 4 ม. * ยาว 5 ม | W4.5m * L6m | ส 5 ม. * ล 7 ม | ||||||
| พารามิเตอร์ทางเทคนิคอื่น ๆ | แรงดันน้ำ≥0.2MPa, อุณหภูมิของน้ำ≤25° C, ความดันอากาศ 0.5-0.8MPa | ||||||||||
| หมายเหตุ | การกำหนดค่าเฉพาะของอุปกรณ์เคลือบสามารถออกแบบได้ตามข้อกำหนดกระบวนการของผลิตภัณฑ์เคลือบ | ||||||||||

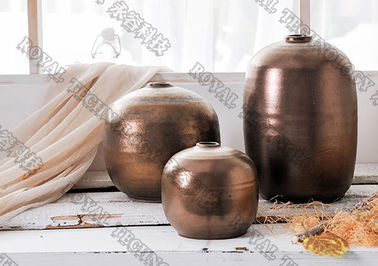

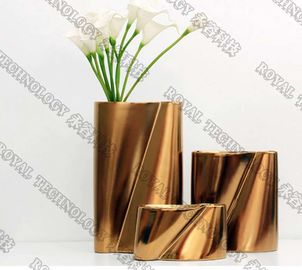

ตัวอย่างการเคลือบ PVD ของเครื่องสุขภัณฑ์เซรามิก
โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติอย่างยิ่งที่ได้จัดหาโซลูชั่นการเคลือบทั้งหมดให้กับคุณ
