| ชื่อแบรนด์: | ROYAL |
| เลขรุ่น: | RTAC1250-SPMF |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
ชิ้นส่วนขนาดเล็กที่มีความแม่นยำรัด PVD เครื่องชุบฟิล์มบาง / นาโนฟิล์มบาง PVD ตกแต่งเสร็จสิ้น
PVD คืออะไร
PVD (ชื่อย่อของ Physical Vapor Deposition) เป็นกระบวนการเคลือบสูญญากาศเพื่อผลิตแผ่นฟิล์มบางที่ทำจากโลหะซึ่งสามารถนำไปวางบนพื้นผิวที่เป็นตัวนำไฟฟ้าได้อย่างสม่ำเสมอ ด้วยการระเหยอาร์คไอออนและวิธีสปัตเตอร์แมกนีตรอน MF ชั้นเคลือบเพียงชั้นเดียวให้การครอบคลุมที่เพียงพอโดยไม่ต้องปรับเปลี่ยนโปรไฟล์พื้นผิว เทคนิคนี้ใช้ในอุตสาหกรรมอิเล็กทรอนิกส์จำนวนมากรวมถึงสื่อออปติคอล, เลนส์และส่วนประกอบเซมิคอนดักเตอร์
คุณสมบัติฟิล์มบางของ PVD

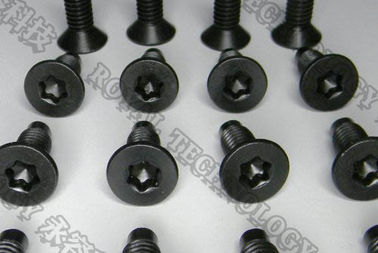

ความแม่นยำรัด PVD ฟิล์มบางเครื่องชุบถูกนำไปใช้กับ รัดและอุปกรณ์เช่นสกรู, น็อต, crushes, ฟิตติ้ง, หมวกที่ใช้ในเครื่องสำอาง, ผลิตภัณฑ์อิเล็กทรอนิกส์, เครื่องจักรกล, อุตสาหกรรมยานยนต์มีการใช้กันอย่างแพร่หลายในเทคโนโลยี PVD เพื่อให้ได้สี Panton หลากหลายช่วง ทอง, สีดำ, สีฟ้า, สีเทา, สีเงิน, สีรุ้ง, สีบรอนซ์, แชมเปญ ฯลฯ
ตัวยึดที่แม่นยำ PVD เครื่องชุบฟิล์มบางแหล่งที่มาของการสะสม
Steered Circular Arc source สำหรับการระเหยของโลหะแข็ง;
2 คู่ของ MF แคโทดสปัตเตอริงที่ไม่ล้ำสำหรับการสะสมชั้นฟิล์มบางกราไฟท์
Bias Power Supply สำหรับ ion bomboardment สร้างพื้นที่พลาสม่าสำหรับการบำบัดล่วงหน้า
หน่วยแหล่งกำเนิดไอออนเชิงเส้นแบบแอโนด (สำหรับอุปกรณ์เสริม) การประมวลผล PACVD และ PECVD
Cryopump (Polycold) สำหรับการกลั่นตัวของโมเลกุลน้ำ (สำหรับอุปกรณ์เสริม)
โครงสร้างเครื่องชุบฟิล์มบางของ PVD
1. ห้องสูญญากาศ
2. ระบบปั๊มสูญญากาศ Rouhging (แพคเกจสำรองปั๊ม)
3. ระบบปั๊มสูญญากาศสูง (Magnetic Molecular Pump)
4. ระบบควบคุมไฟฟ้าและระบบปฏิบัติการ
5. ระบบสิ่งอำนวยความสะดวก Auxiliarry (ระบบย่อย)
6. ระบบการสะสม: แคโทด MF สปัตเตอร์, แหล่งจ่ายไฟ MF, แหล่งจ่ายไฟไอออน Bias สำหรับอุปกรณ์เสริม
พรีซิชั่นรัด PVD การชุบฟิล์มบางประสิทธิภาพ Machin
1. ความดันสูญญากาศที่ดีที่สุด: ดีกว่า 5.0 × 10 - 6 Torr
2. ความดันสูญญากาศในการใช้งาน: 1.0 × 10 - 4 Torr
3. เวลาสูบน้ำ: จาก 1 atm ถึง 1.0 × 10 - 4 Torr≤ 3 นาที (อุณหภูมิห้อง, แห้ง, ห้องสะอาดและว่างเปล่า)
4. วัสดุ Metalizing (สปัตเตอร์ + Arc ระเหย): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, ฯลฯ
5. รุ่นการทำงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง
ความแม่นยำรัด PVD ข้อมูลจำเพาะเทคนิคการชุบฟิล์มบาง
| MODEL | RTAC1250-SPMF | ||||||
| เทคโนโลยี | MF Magnetron Sputtering + การชุบไอออน | ||||||
| วัสดุ | สแตนเลส (S304) | ||||||
| ขนาดห้อง | Φ1250 * H1250mm | ||||||
| ประเภทห้อง | ทรงกระบอกแนวตั้ง 1 ประตู | ||||||
| ระบบการแยก | ออกแบบมาโดยเฉพาะสำหรับการสะสมฟิล์มสีดำบาง ๆ | ||||||
| วัสดุการฝาก | อลูมิเนียม, เงิน, ทองแดง, โครม, สแตนเลส, นิกเกิล | ||||||
| แหล่งเงินฝาก | 2 ชุด MF เป้าหมายกระบอกสปัตเตอร์ + 8 แหล่ง Cathodic Arc Steered + แหล่งไอออนสำหรับตัวเลือก | ||||||
| ก๊าซ | MFC- 4 วิธี, Ar, N2, O2, C2H2 | ||||||
| ควบคุม | PLC (Programmable Logic Controller) + | ||||||
| ระบบปั๊ม | SV300B - 1 ชุด (เลย์โบลด์) | ||||||
| WAU1001 - 1 ชุด (เลย์โบลด์) | |||||||
| D60T- 1 ชุด (เลย์โบลด์) | |||||||
| ปั๊มโมเลกุลโมเลกุล: 2 * F-400/3500 | |||||||
| การรักษาก่อน | แหล่งจ่ายไฟมีอคติ: 1 * 36 กิโลวัตต์ | ||||||
| ระบบความปลอดภัย | ความปลอดภัยเชื่อมต่อกันมากมายเพื่อปกป้องผู้ปฏิบัติงาน | ||||||
| คูลลิ่ง | น้ำเย็น | ||||||
| พลังงานไฟฟ้า | 480V / 3 phases / 60HZ (สอดคล้องกับ USA) | ||||||
| 460V / 3 phases / 50HZ (สอดคล้องกับข้อกำหนดของเอเชีย) | |||||||
| 380V / 3 phases / 50HZ (สอดคล้องกับ EU-CE) | |||||||
| รอยเท้า | L3000 * * * * * * * * W3000 H2000mm | ||||||
| น้ำหนักรวม | 7.0 T | ||||||
| รอยเท้า | (L * W * H) 5,000 * 4000 * 4000 MM | ||||||
| รอบเวลา | 30 ~ 40 นาที (ขึ้นอยู่กับวัสดุพื้นผิว เรขาคณิตของพื้นผิวและสภาพแวดล้อม) | ||||||
| POWER MAX .. | 155 กิโลวัตต์ | ||||||
| พลังงานเฉลี่ย การบริโภค (ไปอีกประมาณ) | 75 กิโลวัตต์ |
ขนาดเครื่องที่กำหนดเองยังมีอยู่ตามผลิตภัณฑ์ที่ต้องการ
กรุณาติดต่อเราสำหรับรายละเอียดเพิ่มเติม Royal Technology ได้รับเกียรติให้บริการโซลูชั่นการเคลือบแบบครบวงจร
