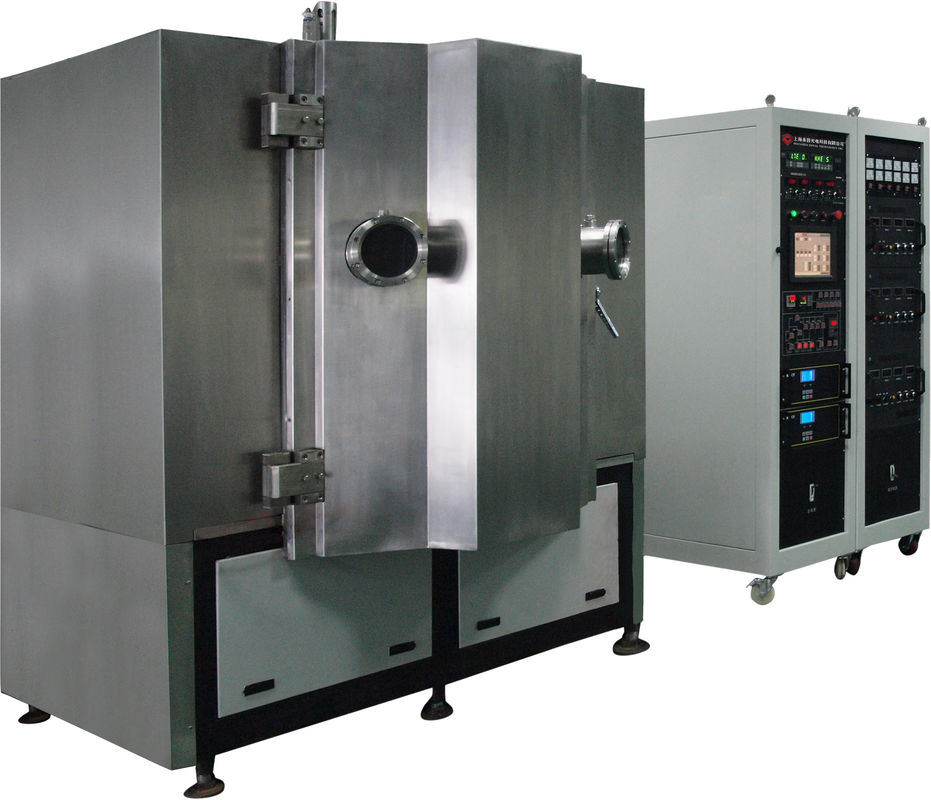

TiN ทองโลหะ ความถี่กลางแมกนีตรอนสปัตเตอริงเครื่องเคลือบ / MF ระบบสปัตเตอร์
การเคลือบสูญญากาศของแมกนีตรอน มันสามารถใช้สำหรับการผลิตภาพยนตร์การดำเนินการหรือไม่ดำเนินการกับวัสดุหลายประเภท: โลหะ, แก้ว, เซรามิก, พลาสติก, โลหะผสม แนวคิดการทับถมของสปัตเตอร์: วัสดุเคลือบผิว (ชิ้นงานที่เรียกว่าแคโทด) และชิ้นงาน (พื้นผิวหรือที่เรียกว่าขั้วบวก) จะถูกวางลงในสุญญากาศและลดแรงดัน การสปัตเตอร์เกิดขึ้นโดยการวางเป้าหมายภายใต้แรงดันไฟฟ้าที่แตกต่างกันและนำก๊าซอาร์กอนที่ก่อตัวเป็นไอออนอาร์กอน (ปล่อยแสง) ไอออนอาร์กอนจะเร่งไปยังเป้าหมายของกระบวนการและกำจัดอะตอมเป้าหมาย อะตอมสปัตเตอร์เหล่านี้จะถูกควบแน่นบนพื้นผิวแล้วสร้างชั้นความสม่ำเสมอสูงและบางมาก สีต่าง ๆ สามารถทำได้โดยการแนะนำก๊าซปฏิกิริยาเช่นไนโตรเจน oxgen หรืออะเซทิลีนเข้าไปในก๊าซ hte sputter ในกระบวนการเคลือบ
รุ่น Magnetron Sputtering: DC Sputtering, MF Sputtering, RF Sputtering
MF Sputtering คืออะไร
เมื่อเปรียบเทียบกับ DC และ RF sputtering Mid-Frequency Sputtering ได้กลายเป็นเทคนิคสปัตเตอร์ฟิล์มบางหลักสำหรับการผลิตจำนวนมากของการเคลือบโดยเฉพาะอย่างยิ่งสำหรับการสะสมฟิล์มของการเคลือบฟิล์มอิเล็กทริกและไม่นำไฟฟ้าบนพื้นผิวเช่นการเคลือบแสง ฟิล์มคอมโพสิตวัสดุ ฯลฯ
มันกำลังแทนที่ RF sputtering เนื่องจากมันทำงานด้วย kHz มากกว่า MHz สำหรับอัตราการสะสมที่เร็วกว่ามากและยังสามารถหลีกเลี่ยงพิษเป้าหมายในระหว่างการสะสมฟิล์มบาง ๆ เช่น DC
MF สปัตเตอร์มีเป้าหมายอยู่เสมอด้วยสองชุด สองแคโทดใช้กับกระแส AC สลับไปมาระหว่างกันซึ่งทำความสะอาดพื้นผิวเป้าหมายด้วยการกลับด้านแต่ละครั้งเพื่อลดประจุที่เกิดขึ้นบนไดอิเล็กตริกที่นำไปสู่การเกิดประกายไฟซึ่งสามารถพ่นหยดลงในพลาสม่า ซึ่งเป็นสิ่งที่เราเรียกว่าเป้าหมายการเป็นพิษ
ประสิทธิภาพของระบบสปัตเตอริง MF
1. ความดันสูญญากาศที่ดีที่สุด: ดีกว่า 5.0 × 10 - 6 Torr
2. ความดันสูญญากาศในการใช้งาน: 1.0 × 10 - 4 Torr
3. เวลาสูบน้ำ: จาก 1 atm ถึง 1.0 × 10 - 4 Torr≤ 3 นาที (อุณหภูมิห้อง, แห้ง, ห้องสะอาดและว่างเปล่า)
4. วัสดุ Metalizing (สปัตเตอร์ + Arc ระเหย): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, ฯลฯ
5. รุ่นการทำงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง
โครงสร้างระบบ MF สปัตเตอร์
เครื่องเคลือบสูญญากาศมีระบบเสร็จสมบูรณ์ที่สำคัญด้านล่าง:
1. ห้องสูญญากาศ
2. ระบบปั๊มสูญญากาศ Rouhging (แพคเกจสำรองปั๊ม)
3. ระบบปั๊มสูญญากาศสูง (Magnetic Molecular Pump)
4. ระบบควบคุมไฟฟ้าและระบบปฏิบัติการ
5. ระบบสิ่งอำนวยความสะดวก Auxiliarry (ระบบย่อย)
6. ระบบการสะสม: แคโทด MF สปัตเตอร์, แหล่งจ่ายไฟ MF, อคติแหล่งจ่ายไฟไอออนสำหรับตัวเลือก
MF Sputtering System ข้อมูลจำเพาะ RTSP1212-MF
| MODEL | RTSP1212-MF | ||||||
| เทคโนโลยี | MF Magnetron Sputtering + การชุบไอออน | ||||||
| วัสดุ | สแตนเลส (S304) | ||||||
| ขนาดห้อง | Φ1250 * H1250mm | ||||||
| ประเภทห้อง | ทรงกระบอกแนวตั้ง 1 ประตู | ||||||
| ระบบการแยก | ออกแบบมาโดยเฉพาะสำหรับการสะสมฟิล์มสีดำบาง ๆ | ||||||
| วัสดุการฝาก | อลูมิเนียม, เงิน, ทองแดง, โครม, สแตนเลส, นิกเกิล | ||||||
| แหล่งเงินฝาก | ชุดเป้าหมายสปัตเตอริงทรงกระบอก MF 2 ชุด + 8 แหล่งกำเนิด Cathodic Arc Steered | ||||||
| ก๊าซ | MFC- 4 วิธี, Ar, N2, O2, C2H2 | ||||||
| ควบคุม | PLC (Programmable Logic Controller) + | ||||||
| ระบบปั๊ม | SV300B - 1 ชุด (เลย์โบลด์) | ||||||
| WAU1001 - 1 ชุด (เลย์โบลด์) | |||||||
| D60T- 2sets (Leybold) | |||||||
| ปั๊มโมเลกุลโมเลกุล: 2 * F-400/3500 | |||||||
| การรักษาก่อน | แหล่งจ่ายไฟมีอคติ: 1 * 36 กิโลวัตต์ | ||||||
| ระบบความปลอดภัย | ความปลอดภัยเชื่อมต่อกันมากมายเพื่อปกป้องผู้ปฏิบัติงาน | ||||||
| คูลลิ่ง | น้ำเย็น | ||||||
| พลังงานไฟฟ้า | 480V / 3 phases / 60HZ (สอดคล้องกับ USA) | ||||||
| 460V / 3 phases / 50HZ (สอดคล้องกับข้อกำหนดของเอเชีย) | |||||||
| 380V / 3 phases / 50HZ (สอดคล้องกับ EU-CE) | |||||||
| รอยเท้า | L3000 * * * * * * * * W3000 H2000mm | ||||||
| น้ำหนักรวม | 7.0 T | ||||||
| รอยเท้า | (L * W * H) 5,000 * 4000 * 4000 MM | ||||||
| รอบเวลา | 30 ~ 40 นาที (ขึ้นอยู่กับวัสดุพื้นผิว เรขาคณิตของพื้นผิวและสภาพแวดล้อม) | ||||||
| POWER MAX .. | 155 กิโลวัตต์ | ||||||
พลังงานเฉลี่ย | 75 กิโลวัตต์ |
