ระบบการทับถม UHV Sputtering ใช้แคโทดสปัตเตอร์เป็นแหล่งการสะสม PVD มันมักจะรวมสปัตเตอร์ MF และสปัตเตอร์ DC สำหรับการเคลือบผิว PVD ในอุตสาหกรรม ขึ้นอยู่กับเป้าหมายที่แตกต่างกันและคำขอสปีดของการปะทุความเร็ว Royal Technology มีสปิตเตอร์ทรงกระบอกและแคโทดสปัตเตอร์ระนาบส่วนใหญ่สำหรับอัตราการสะสมที่รวดเร็วเพื่อตอบสนองความต้องการการเคลือบการผลิตภาคอุตสาหกรรม
เครื่องดูดฝุ่นระบบแมกนีตรอนสปัตเตอริงเป็นระบบที่ใช้ สำหรับทองแดง, อลูมิเนียม, พลาสติก, แผงวงจรโลหะการชุบฟิล์มเป็นสื่อกระแสไฟฟ้า มันสามารถควบแน่นฟิล์มนาโนบางบนพื้นผิว ยกเว้น Ag sputtering มันยังสามารถฝากเป้าหมาย Ni, Au, Ag, Al, Cr, สแตนเลส

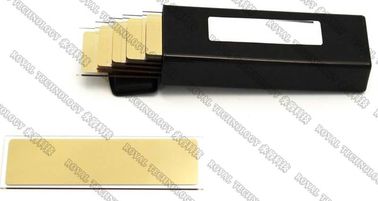

มันสามารถเคลือบฟิล์มที่มีความสม่ำเสมอสูงบนพื้นผิวต่าง ๆ : พลาสติก panle, PC panle, แผ่นอลูมิเนียม, แผ่นเซรามิก, เซรามิก Al2O3, AlN, แผ่นซิลิกอนเป็นต้น

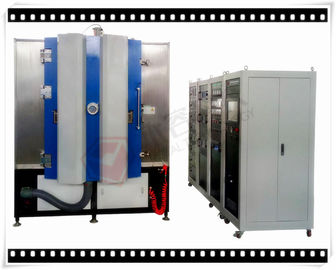

เค้าโครงอุปกรณ์เคลือบสปัตเตอร์ RTSP1215
การใช้งานอุปกรณ์เคลือบสปัตเตอร์ RTSP ซีรีส์:
1. มีให้บริการบนพื้นผิวของ: พลาสติก, โพลีเมอร์, แก้วและแผ่นเซรามิก, สแตนเลส, แผ่นทองแดง, แผ่นอลูมิเนียม ฯลฯ
2. เพื่อสร้างภาพยนตร์นาโนเช่น: TiN, TiC, TiCN, Cr, CrC, CrN, Cu, Ag, Au, Ni, Al ฯลฯ
คุณสมบัติการออกแบบอุปกรณ์เคลือบสปัตเตอร์ RT-SP ซีรี่ส์:
1. การออกแบบที่แข็งแกร่งเหมาะสำหรับพื้นที่ห้อง จำกัด
2. เข้าถึงได้ง่ายสำหรับการบำรุงรักษาและซ่อมแซม
3. ระบบสูบน้ำที่รวดเร็วสำหรับผลตอบแทนสูง
4. ตู้ไฟฟ้ามาตรฐาน CE, UL มาตรฐานนอกจากนี้ยังมี
5. ฝีมือการผลิตที่ถูกต้อง
6. การ ทำงานที่มั่นคงเพื่อรับประกันการผลิตภาพยนตร์ที่มีคุณภาพสูง
แหล่งที่มาของไอออนเป็นต้นฉบับจาก บริษัท Gencoa คุณสมบัติ:
1. ปรับสนามแม่เหล็กให้เหมาะสมเพื่อผลิตลำแสงพลาสมาที่ปรับสมดุลที่ความดันสปัตเตอร์แบบมาตรฐาน
2. กฎระเบียบอัตโนมัติสำหรับก๊าซเพื่อรักษากระแสคงที่และแรงดันไฟฟ้า - การควบคุมอัตโนมัติหลายก๊าซ
3. แกรไฟต์แอโนดและแคโทดเพื่อปกป้องพื้นผิวจากการปนเปื้อนและให้ส่วนประกอบที่ยาวนาน
4. ฉนวนไฟฟ้ามาตรฐาน RF สำหรับแหล่งกำเนิดไอออนทั้งหมด
5. การระบายความร้อนโดยตรงของขั้วบวกและขั้วบวก - การสลับชิ้นส่วนอย่างรวดเร็ว
6. การสลับชิ้นส่วนแคโทดง่าย ๆ เพื่อให้กับดักแม่เหล็กหลายตัวสำหรับการทำงานของแรงดันไฟฟ้าต่ำหรือลำแสงที่โฟกัส
7. แหล่งจ่ายไฟควบคุมแรงดันพร้อมข้อเสนอแนะการปรับก๊าซเพื่อรักษากระแสเดียวกันตลอดเวลา
สูญญากาศสูงแมกนีตรอนสปัตเตอร์ระบบการสะสมข้อมูลจำเพาะทางเทคนิค:
| MODEL | RT1215-SP |
| วัสดุ | สแตนเลส (S304) |
| ขนาดห้อง | Φ1200 * 1500 มม. (H) |
| ประเภทห้อง | โครงสร้าง 1 ประตูแนวตั้ง |
| แพคเกจปั๊มเดี่ยว | ปั๊มสุญญากาศใบพัดหมุน |
| ปั๊มสุญญากาศ Roots | |
| ปั้มแม่เหล็กโมเลกุล | |
| ปั๊มสุญญากาศใบพัดหมุนสองขั้นตอน | |
| เทคโนโลยี | MF Magnetron สปัตเตอร์แหล่งกำเนิดไอออนเชิงเส้น |
| พาวเวอร์ซัพพลาย | แหล่งจ่ายไฟสปัตเตอร์ + แหล่งจ่ายไบอัส + แหล่งกำเนิดไอออน |
| แหล่งเงินฝาก | 4 คู่ MF แคโทดสปัตเตอร์ + แหล่งกำเนิดไอออน + สปัตเตอร์ DC |
| ควบคุม | PLC + Touch Screen |
| ก๊าซ | เครื่องวัดอัตราการไหลของก๊าซ (Ar, N2, C2H2, O2) อาร์กอน, ไนโตรเจนและเอทไทน์, ออกซิเจน |
| ระบบความปลอดภัย | ความปลอดภัยเชื่อมต่อกันมากมายเพื่อปกป้องผู้ปฏิบัติงานและอุปกรณ์ |
| COOLING | น้ำเย็น |
| การทำความสะอาด | Glow Discharge / Ion Source |
| POWER MAX | 120KW |
| การใช้พลังงานเฉลี่ย | 70KW |
