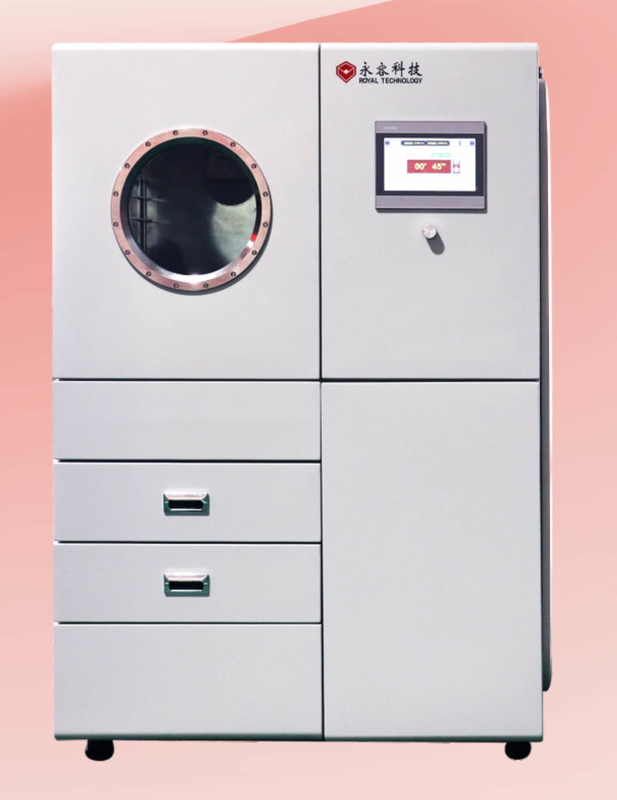

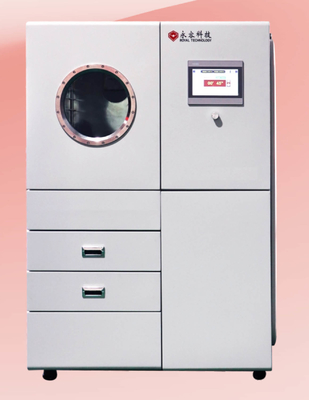

เครื่องทําโลหะระบายความว่างที่แสดงลายนิ้วมือ

เครื่องจักรถังโลหะระดับความว่างสูงถูกพัฒนาและนําไปใช้กับอุตสาหกรรม forensic. มันถูกใช้ในการประมวลผลหลายสายของแสดงจากพลาสติก, โลหะ, เหล็ก, โพลิเมอร์, กระดาษ,วัสดุผ้าหรือแก้ว, สามารถฝากฟิล์มโลหะ เช่นเงิน ทองแดง ซิงค์ อลูมิเนียม เพื่อสร้างรอยนิ้วมือภาพสูงบนวัตถุอาชญากรรม

ลักษณะสําคัญของเครื่องทําโลหะระบายความว่าง:

1. การออกแบบที่พกพาได้และมีร่องรอยเล็ก

2. ระบบเย็นน้ําฟรี, สิ่งแวดล้อมการทํางานที่จําเป็นคือพลังงานไฟฟ้าเท่านั้น: 1Ph, 220V 50Hz, 60A;

3. ท่ามุมมองขนาดใหญ่เพื่อตรวจสอบกระบวนการการเหยื่อ, กับหน้าต่าง Quartz ถึง 400mm;

4ระบบปั๊มระบายความว่างที่แข็งแรงสําหรับกระบวนการเคลือบวงจรที่รวดเร็ว: ปั๊มโมเลกุลทอร์โบสูง, สามารถประกอบในทิศทางใด ๆ; อุปกรณ์พร้อมกับปั๊มปั๊มหมุน 2 ขั้นตอนขนาดใหญ่

5ค่าดําเนินงานและค่ารักษาที่ต่ํา

6. การทํางานแบบยืดหยุ่นโดยใช้อุปกรณ์ HMI: หน้าประมวลผล, หน้าบันทึกโค้ง, หน้าเตือน, หน้าบํารุงรักษาฯลฯ การเข้าระบบข้อมูลและพอร์ตเชื่อมต่อ USB สําหรับการดาวน์โหลดข้อมูลการประมวลผล

รายละเอียดเทคนิค

ผลงาน

1ความดันระยะว่างสุด: ดีกว่า 9.0 * 10-5 Pa

• ความดันระยะว่างในการทํางาน: 6.0*10-3 Pa ~9.0*10-3 Pa
• ความดันระยะว่างพื้นฐาน: 3.0*10-4 Pa

4. ปั๊มลง เวลา: จาก 1 atm ถึง 9.0 × 10-3 Pa≤15 นาที (อุณหภูมิห้อง, ห้องแห้ง, สะอาดและว่าง)

5แหล่งการฝาก: การระเหยไฟฟ้าแผ่นวอล์ฟกรัม

6แบบการทํางาน: เต็มอัตโนมัติ / ครึ่งอัตโนมัติ / มือ

7วัสดุประกอบ: สับ, เงิน, ทองคํา, อลูมิเนียม เป็นต้น

โครงสร้าง

เครื่องเคลือบระบายความว่างมีระบบครบครันที่สําคัญที่ระบุด้านล่าง:

1ห้องสูญเสีย
1.1 ขนาด: ความกว้างภายใน: 450 มิลลิเมตร, ความลึก: 450 มิลลิเมตร

ความสูงภายใน: 500mm

1.2 วัสดุ: ห้องว่าง SUS304

ประตูและฟลานจ์ SUS304

โครงสร้างเสริมห้อง: SUS304

ชาซีห้อง SS41 เหล็กอ่อนที่มีการบํารุงผิว painted

1.3 ปรางระเหย: SUS304

1.4 หน้าต่าง: บนประตูห้อง, วัสดุควอตซ์

1.5 วาล์วระบายอากาศห้องว่าง (รวมกับเครื่องเงียบเสียง)

2ระบบปั๊มระบายความร้อน

ระบบปั๊มแอกุ๊ม: ปั๊มหมุน 2 ขั้นตอน-1 ชุด

ระบบปั๊มระยะสูง: ปั๊มโมเลกุลทอร์โบ-1 ชุด

3ระบบควบคุมและปฏิบัติการไฟฟ้า- PLC + หน้าจอสัมผัส

วงจรหลัก: เครื่องสับสปริงไม่ใช้ไฟฟิวส์ เครื่องสับไฟฟ้าแม่เหล็ก C/T ในแบบชุด

4. พลังการระเหย - 1 ชุด

5ระบบควบคุมการระเหย

5.1 ระบบการทํางาน: หน้าจอสัมผัส + PLC, การควบคุมสูตรและบันทึกข้อมูล, การปิดอัตโนมัติ, การถอนอัตโนมัติ, การเคลือบอัตโนมัติ

6ระบบวัด

6.1 ความดันระยะว่าง: เครื่องวัดระยะว่าง: เครื่องวัด Pirani + เครื่องวัด Penning + เครื่องวัดระยะว่างเต็ม

7ระบบเตือน: ความดันอากาศกด การไหลของน้ําเย็น การทํางานผิด

ตัวชี้อัตราภาระภาระ: ตัวชี้อัตราแรงดันและตัวชี้อัตรากระแสของอัตราภาระ

8ระบบการฝากเงิน

8.1 แหล่งการฝาก: แผ่นวอล์ฟกรัม

8.2 วัสดุการฝัง: สีงค์ อลูมิเนียม เงิน ทอง

9สภาพแวดล้อมในการทํางาน

9.1 เฟสเดียว 220V 50Hz ((60Hz) 5KW

9.2 พื้นที่ติดตั้ง: (L*W*H) 2000*1000*2300mm

9.3 ระบบออกอากาศ: ระบบอากาศสําหรับปั๊มกล

ขนาดที่กําหนดเองอื่นๆ ก็มีอยู่ตามรูปร่างและผลผลิตของ substrate กรุณาติดต่อเราเพื่อรายละเอียดเพิ่มเติม โครงการ Royal Technology มีเกียรติที่จะให้บริการคุณ
