กระจกรถยนต์เครื่องเคลือบโลหะสูญญากาศ / อลูมิเนียม Chrome กระจกรถยนต์ระบบสูญญากาศ Metalizing
แนะนำเครื่องดูดกระจกรถยนต์
เครื่องมี 2 เทคนิค: แหล่งการระเหยด้วยความร้อนและแหล่งกำเนิดแคโทดแมกนีตรอนสปัตเตอร์ซึ่งมีความยืดหยุ่นสำหรับการใช้งานมิเรอร์ต่างๆ
แมกนีตรอนสปัตเตอริงเป็นกระบวนการเคลือบพลาสมาโดยวัสดุสปัตเตอร์จะถูกขับออกเนื่องจากการทิ้งระเบิดของไอออนไปยังพื้นผิวเป้าหมายห้องสุญญากาศของเครื่องเคลือบ PVD นั้นเต็มไปด้วยก๊าซเฉื่อย เช่น อาร์กอนโดยการใช้ไฟฟ้าแรงสูงทำให้เกิดการคายประจุแบบเรืองแสง ซึ่งส่งผลให้เกิดการเร่งความเร็วของไอออนไปยังพื้นผิวเป้าหมายและเคลือบด้วยพลาสมาอาร์กอนไอออนจะขับวัสดุสปัตเตอร์ออกจากพื้นผิวเป้าหมาย (สปัตเตอร์) ส่งผลให้ชั้นเคลือบสปัตเตอร์บนผลิตภัณฑ์ที่อยู่ด้านหน้าของเป้าหมาย

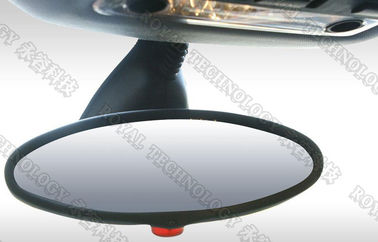

แหล่งการระเหยด้วยความร้อนคือไส้หลอดทังสเตนเพื่อระเหย Cr หรือ Al และรับชั้น Chrome/Aluminum บนกระจกเพื่อสร้างกระจกสะท้อนแสงสูง
โดยทั่วไปแล้วแมกนีตรอนสปัตเตอร์เพื่อสปัตเตอร์ Chrome วัสดุสแตนเลสAl และ Cu ถูกสะสมด้วยแหล่งการระเหยด้วยความร้อน

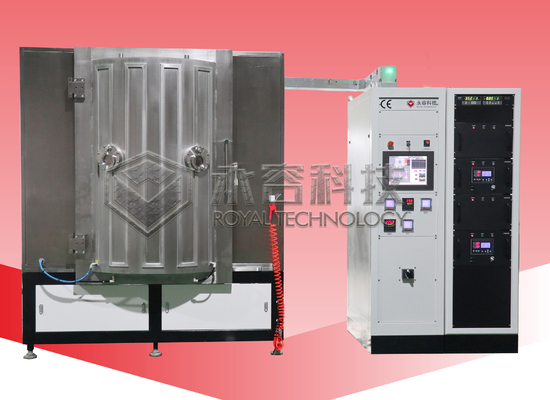

คุณสมบัติเครื่องดูดสูญญากาศกระจกรถยนต์
1. ห้องสูญญากาศเป็นโครงสร้างประตูเดียวแบบแนวตั้งที่ทำจากสแตนเลสขนาดห้องΦ1400~2500mm
2. ระบบสุญญากาศประกอบด้วยปั๊มเชิงกล ปั๊มราก และปั๊มกระจาย
3. ระบบการเคลือบผิวสำหรับคอลัมน์ 10 ~ 28 arc หรือ 1 ~ 4 arc หรือส่วนโค้งระนาบ
4. แหล่งพลังงานอคติพัลส์พลังงานสูง
5. ระบบสูบลมมีชุดควบคุมการไหลของมวล 1 ~ 4 ชุดและจอแสดงผลการไหลของก๊าซ
6. ระบบควบคุมไฟฟ้ามีอุปกรณ์แจ้งเตือนด้วยเสียงและไฟสำหรับวงจรโอเวอร์โหลด ตัวตัดน้ำ และตัวตัดอากาศ
7. ระบบควบคุม (หน้าจอสัมผัส + PLC) แสดงพารามิเตอร์โดยละเอียดแบบเรียลไทม์และควบคุมกระบวนการผลิตทั้งหมดโดยอัตโนมัติภายใต้โหมดการทำงานอัตโนมัติ

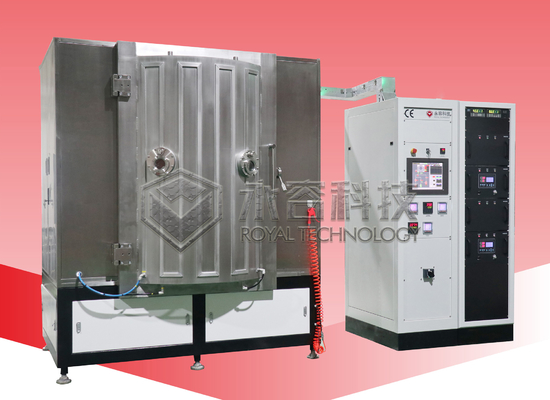

โมเดลเครื่องชุบโลหะสูญญากาศกระจกรถยนต์
| ระบบ/รุ่น | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| ขนาดห้อง | เส้นผ่านศูนย์กลาง | 1200 มม. | 1400 มม. | 1600 มม. |
| ส่วนสูง | 1400 มม. | 1600 มม. | 1800 มม. | |
| หลัก ประสิทธิภาพ |
สุดยอดความกดดัน | 10-4Pa | ||
| แรงดันใช้งาน | จาก 1 ATM ถึง 5x10-5 Pa ภายใน 15 นาที ( ไม่โหลด ) | |||
| ดู Windows | ชุด | 1 | ||
| จำนวน เส้นใย |
ชิ้น | 18~22 | 20~24 | 20~26 |
| สูบน้ำ ระบบ |
เกรดก่อนหน้า ปั๊ม |
70 ลิตร/วินาที | 150 ลิตร/วินาที | 150 ลิตร/วินาที |
| ปั๊มราก | 600L/S | 1200L/S | 1200L/S | |
| ปั๊มกระจาย | 17500L/S | 30000L / S | 60000L / S | |
| ถือปั๊ม | 30 ลิตร/วินาที | |||
| ระบบตรวจสอบเลเยอร์ | คริสตัล มอนิเตอร์ | เซนเซอร์เดี่ยว/ หัวเซนเซอร์ 6 ชิ้น | ||
| เกจวัดสูญญากาศ | 1 ATM ~ 10-4 ต่อปี | |||
| กล่องควบคุม | ชุด | 1 | ||
| การระเหย พาวเวอร์ซัพพลาย |
30KW | 35KW | 50KW | |
| เป้าหมายสปัตเตอร์ | ชิ้น | 2~4 | ||
| การระเหย พาวเวอร์ซัพพลาย |
RF หรือ DC | |||
| การทำงานของระบบ | อัตโนมัติ/ แมนนวล | |||
| น้ำเย็น อัตราการไหล |
100 ลิตร/นาที | 120 ลิตร/นาที | 150 ลิตร/นาที | |
| สูญญากาศสูง วาล์ว |
24 นิ้ว | 36 นิ้ว | 36 นิ้ว | |
| วาล์วหยาบ | 6 นิ้ว | 6 นิ้ว | 8 นิ้ว | |
| Foreline Valve | 6 นิ้ว | |||
| วาล์วรั่ว | 2 นิ้ว | |||
| โฮลดิ้งวาล์ว (ตัวเลือก) |
1 นิ้ว | |||
| คูลลิ่งทาวเวอร์ | 15 RT (แรงดันน้ำ: 4 กก./ ซม. 2 แรงดันตก: 2 กก./ ซม. 2) | |||
| น้ำเย็น | ทางเข้า: 18 ℃;ทางออก: 25 ℃;มาตรฐาน: 20±1℃ | |||
| ระบบควบคุมไฟฟ้า | PLC | |||
| พลังทั้งหมด ความต้องการ |
75KW | 85KW | 95KW | |
| สิ่งแวดล้อม ความต้องการ |
ห้องคลีนรูมคลาส 100,000;พื้นอีพ็อกซี่;เครื่องปรับอากาศ;อุณหภูมิ.25±3℃;HUM50±10 | |||
Royal Technology ให้บริการแผนการผลิตกระจกรถยนต์ทั้งหมด ตั้งแต่การตัดกระจก การทำความสะอาด การดัด การเคลือบ ไปจนถึงการประกอบในขั้นตอนสุดท้ายการออกแบบและแผนของโรงงานทั้งหมด
โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติที่ได้นำเสนอโซลูชั่นการเคลือบแบบครบวงจรแก่คุณ
