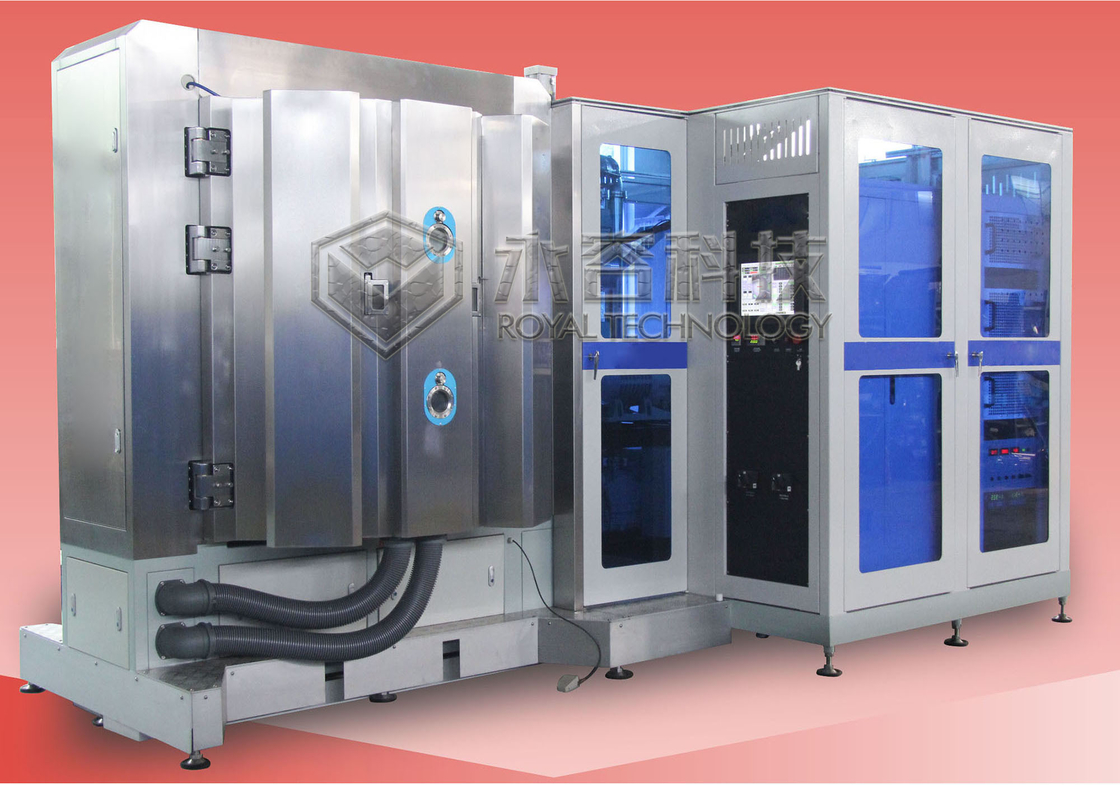

เครื่องเคลือบ DC Magnetron Sputtering / ระบบ DC Sputtering
รุ่นแมกนีตรอนสปัตเตอร์: DC Sputtering, MF Sputtering, RF Sputtering
DC Sputtering คืออะไร?
DC Sputtering ส่วนใหญ่ใช้ในการพ่นชิ้นงานที่เป็นโลหะบริสุทธิ์ เช่น Chrome, Titanium, Aluminium, Copper, Stainless Steel, Nickle, Silver, Gold สำหรับฟิล์มที่มีการนำไฟฟ้าสูง
DC Sputtering เป็นเทคนิคการเคลือบฟิล์มบาง Physical Vapor Deposition (PVD) ซึ่งวัสดุเป้าหมายที่จะใช้เป็นวัสดุเคลือบถูกทิ้งระเบิดด้วยโมเลกุลของก๊าซที่แตกตัวเป็นไอออนทำให้อะตอมถูก "สปัตเตอร์" ออกสู่พลาสมาอะตอมที่ระเหยเหล่านี้จะถูกสะสมเมื่อควบแน่นเป็นฟิล์มบาง ๆ บนพื้นผิวที่จะเคลือบ
DC Sputtering เป็นชนิดพื้นฐานและราคาไม่แพงสำหรับการตกตะกอนโลหะ PVD และวัสดุเคลือบเป้าหมายที่เป็นสื่อกระแสไฟฟ้าข้อดีหลักสองประการของ DC ในฐานะแหล่งพลังงานสำหรับกระบวนการนี้คือ ง่ายต่อการควบคุม และเป็นตัวเลือกที่มีต้นทุนต่ำ หากคุณกำลังทำการเคลือบโลหะเพื่อการเคลือบ
DC Sputtering ใช้กันอย่างแพร่หลายในอุตสาหกรรมเซมิคอนดักเตอร์ที่สร้างวงจรไมโครชิปในระดับโมเลกุลใช้สำหรับการเคลือบสปัตเตอร์สีทองของเครื่องประดับ นาฬิกา และการตกแต่งอื่นๆ สำหรับการเคลือบแบบไม่สะท้อนแสงบนกระจกและส่วนประกอบออปติคัล ตลอดจนสำหรับพลาสติกบรรจุภัณฑ์ที่เป็นโลหะ กระจกรถยนต์ ตัวสะท้อนแสงไฟรถยนต์ ล้อรถและฮับเป็นต้น
เครื่องเคลือบ DC Magnetron Sputteringประสิทธิภาพ
1. แรงดันสุญญากาศขั้นสูงสุด: ดีกว่า 5.0×10-6ธอร์.
2. แรงดันสุญญากาศในการทำงาน: 1.0×10-4ธอร์.
3. เวลาสูบน้ำ: ตั้งแต่ 1 atm ถึง 1.0×10-4Torr≤ 3 นาที (อุณหภูมิห้อง, แห้ง, ห้องสะอาดและว่างเปล่า)
4. วัสดุที่เป็นโลหะ (สปัตเตอร์ + การระเหยอาร์ค): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC เป็นต้น
5. รุ่นการทำงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง

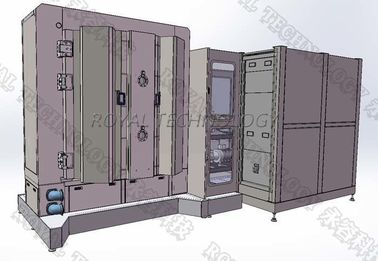

โครงสร้างเครื่องเคลือบ DC Magnetron Sputtering
เครื่องเคลือบสูญญากาศประกอบด้วยระบบคีย์ที่สมบูรณ์ตามรายการด้านล่าง:
1. ห้องสุญญากาศ
2. ระบบปั๊มสุญญากาศ Rouhging (แพ็คเกจปั๊มสำรอง)
3. ระบบปั๊มสุญญากาศสูง (ปั๊มโมเลกุลแขวนลอยด้วยแม่เหล็ก)
4. ระบบควบคุมและใช้งานไฟฟ้า
5. ระบบสิ่งอำนวยความสะดวกเสริม (ระบบย่อย)
6. ระบบการสะสม: DC sputtering cathode, DC power supply, Bias Power Supply Ion source สำหรับอุปกรณ์เสริม
เครื่องเคลือบ DC Magnetron Sputteringข้อมูลจำเพาะ
| RTSP1250-DC | |||||||
| แบบอย่าง | RTSP1250-DC | ||||||
| เทคโนโลยี | แมกนีตรอนสปัตเตอริง (DC) + การชุบไอออน | ||||||
| วัสดุ | สแตนเลส (S304) | ||||||
| ขนาดห้อง | Φ1250*H1250mm | ||||||
| ประเภทห้อง | กระบอกสูบแนวตั้ง 1 ประตู | ||||||
| ระบบสปัตเตอร์ | ออกแบบมาเฉพาะสำหรับการเคลือบฟิล์มดำบาง | ||||||
| เอกสารการฝากเงิน | อลูมิเนียม, เงิน, ทองแดง, โครเมียม, สแตนเลส, นิกเกิล, ไททาเนียม | ||||||
| แหล่งเงินฝาก | เป้าหมายการสปัตเตอร์ทรงกระบอก / ระนาบ + แหล่งกำเนิด Cathodic Arc 7 แหล่ง | ||||||
| แก๊ส | MFC- 4 วิธี, Ar, N2, O2, C2H2 | ||||||
| ควบคุม | PLC(Programmable Logic Controller) + หน้าจอสัมผัส |
||||||
| ระบบปั๊ม | SV300B - 1 ชุด (เลย์โบลด์) | ||||||
| WAU1001 - 1 ชุด (เลย์โบลด์) | |||||||
| D60T- 2 ชุด (เลย์โบลด์) | |||||||
| ปั๊มโมเลกุลเทอร์โบ: 2* F-400/3500 | |||||||
| ก่อนการรักษา | แหล่งจ่ายไฟอคติ: 1*36 KW | ||||||
| ระบบความปลอดภัย | อินเตอร์ล็อคเพื่อความปลอดภัยจำนวนมากเพื่อปกป้องผู้ปฏิบัติงาน และอุปกรณ์ |
||||||
| คูลลิ่ง | น้ำเย็น | ||||||
| พลังงานไฟฟ้า | 480V/3 เฟส/60HZ (ตามมาตรฐานสหรัฐอเมริกา) | ||||||
| 460V/3 เฟส/50HZ (ตามมาตรฐานเอเชีย) | |||||||
| 380V/3 เฟส/50HZ (ตามมาตรฐาน EU-CE) | |||||||
| รอยเท้า | L3000*W3000*H2000mm | ||||||
| น้ำหนักรวม | 7.0 T | ||||||
| รอยเท้า | (L*W*H) 5000*4000 *4000 MM | ||||||
| รอบเวลา | 30 ~ 40 นาที (ขึ้นอยู่กับวัสดุพื้นผิว เรขาคณิตของพื้นผิวและสภาพแวดล้อม) |
||||||
| เพาเวอร์แม็กซ์.. | 155KW | ||||||
| การใช้พลังงานเฉลี่ย (APPROX.) | 75KW | ||||||
เรามีโมเดลให้คุณเลือกอีกมากมาย!
โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติที่ได้นำเสนอโซลูชั่นการเคลือบแบบครบวงจรแก่คุณ
