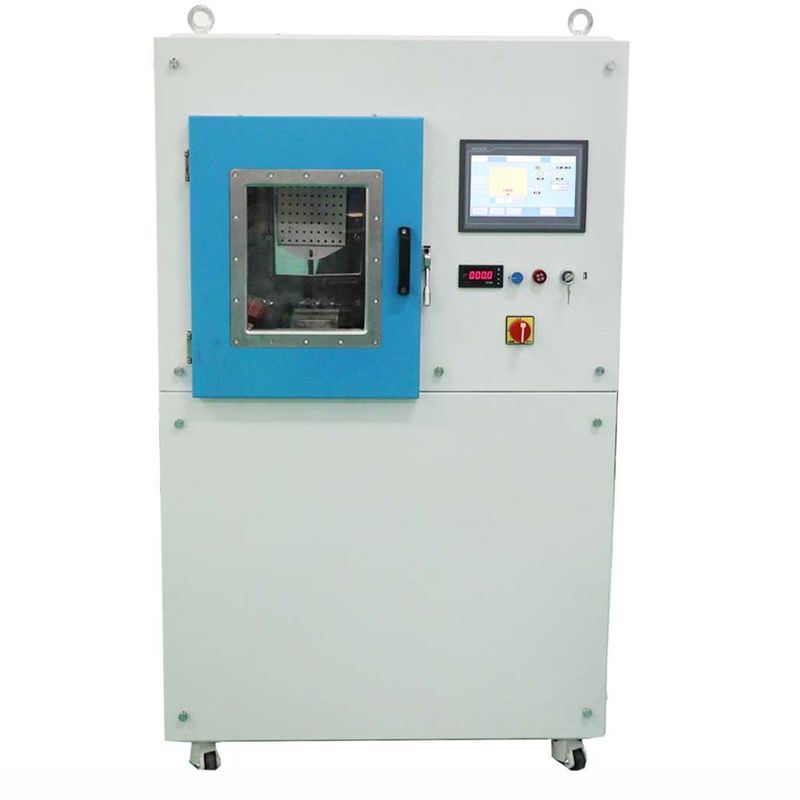

เครื่องบดโลหะระยะว่างสูง อุปกรณ์แสดงลายนิ้วมือทางการพิจารณาคดี

ข้อดีของการออกแบบ

1. การออกแบบที่พกพาได้ และมีร่องรอยเล็ก
2. ระบบลดน้ําฟรี สภาพแวดล้อมการทํางานที่จําเป็นคือพลังงานไฟฟ้าเท่านั้น: 1Ph, 220V 50Hz, 60A
3. ประตูมองที่ใหญ่เพื่อตรวจสอบกระบวนการระเหย, ด้วยหน้าต่าง Quartz ถึง 400mm;
4. ระบบปั๊มระบายความแรงสําหรับกระบวนการเคลือบวงจรรวดเร็ว: ปั๊มโมเลกุลทอร์โบสูง สามารถประกอบได้ในทิศทางใด ๆ; อุปกรณ์พร้อมกับปั๊มปั๊มหมุน 2 ขั้นตอนขนาดใหญ่
   5ค่าดําเนินงานและค่ารักษาที่ต่ํา
   6. การทํางานแบบยืดหยุ่นโดยใช้อุปกรณ์ HMI: หน้าประมวลผล, หน้าบันทึกโค้ง, หน้าเตือน, หน้าบํารุงรักษาฯลฯ การเข้าระบบข้อมูลและพอร์ตเชื่อมต่อ USB สําหรับการดาวน์โหลดข้อมูลการประมวลผล




   รายละเอียดเทคนิค

   ผลงาน

   1ความดันระยะว่างสุด: ดีกว่า 9.0 * 10-5 Pa
   2ความดันการทํางาน: 6.0 * 10-3 Pa ~ 9.0 * 10-3 Pa

   3ความดันระยะว่างพื้นฐาน: 3.0 * 10-4 Pa

5. การสูบเวลา: จาก 1 atm ถึง 9.0×10-3 Pa≤15 นาที (อุณหภูมิห้อง, ห้องแห้ง, สะอาดและว่าง)
6. แหล่งการฝาก: การระเหยของเส้นใยแผ่นวอล์ฟกรัมต์
7. รูปแบบการทํางาน: เต็มอัตโนมัติ / ครึ่งอัตโนมัติ / มือ
8. วัสดุการฝัง: สับ, เงิน, ทองคํา, อลูมิเนียม เป็นต้น

9. โครงสร้าง

   เครื่องเคลือบระบายความว่างมีระบบครบครันที่สําคัญที่ระบุด้านล่าง:

10. ห้องว่าง
    1.1 ขนาด: ความกว้างภายใน: 450 มิลลิเมตร, ความลึก: 450 มิลลิเมตร

11. ความสูงภายใน: 500mm

    1.2 วัสดุ: ห้องว่าง SUS304

    ประตูและฟลานจ์ SUS304

    โครงสร้างเสริมห้อง: SUS304

    ชาซีห้อง SS41 เหล็กอ่อนที่มีการบํารุงผิว painted

    1.3 ปรางระเหย: SUS304

    1.4 หน้าต่าง: บนประตูห้อง, วัสดุควอตซ์

    1.5 วาล์วระบายอากาศห้องว่าง (รวมกับเครื่องเงียบเสียง)

12. ระบบปั๊มระบายความว่าง

13. ระบบปั๊มแอกุ๊ม: ปั๊มหมุน 2 ขั้นตอน-1 ชุด

    ระบบปั๊มระยะสูง: ปั๊มโมเลกุลทอร์โบ-1 ชุด

    3ระบบควบคุมและปฏิบัติการไฟฟ้า - PLC + หน้าจอสัมผัส

    วงจรหลัก: เครื่องสับสปริงไม่ใช้ไฟฟิวส์ เครื่องสับไฟฟ้าแม่เหล็ก C/T ในแบบชุด

14. อัตราการระเหย 1 ชุด
15. ระบบควบคุมการระเหย

16. 5.1 ระบบการทํางาน: หน้าจอสัมผัส + PLC, การควบคุมสูตรและบันทึกข้อมูล, การปิดอัตโนมัติ, การถอนอัตโนมัติ, การเคลือบอัตโนมัติ

17. ระบบวัด

18. 6.1 ความดันระยะว่าง: เครื่องวัดระยะว่าง: เครื่องวัด Pirani + เครื่องวัด Penning + เครื่องวัดระยะว่างเต็ม

    7ระบบเตือน: ความดันอากาศกด การไหลของน้ําเย็น การทํางานผิด

    ตัวชี้อัตราภาระภาระ: ตัวชี้อัตราแรงดันและตัวชี้อัตรากระแสของอัตราภาระ

19. ระบบฝากเงิน

20. 8.1 แหล่งการฝาก: แผ่นวอล์ฟกรัม

    8.2 วัสดุการฝัง: สีงค์ อลูมิเนียม เงิน ทอง

21. สถานที่ทํางาน

22. 9.1 เฟสเดียว 220V 50Hz ((60Hz) 5KW

    9.2 พื้นที่ติดตั้ง: (L*W*H) 2000*1000*2300mm

    9.3 ระบบออกอากาศ: ระบบอากาศสําหรับปั๊มกล

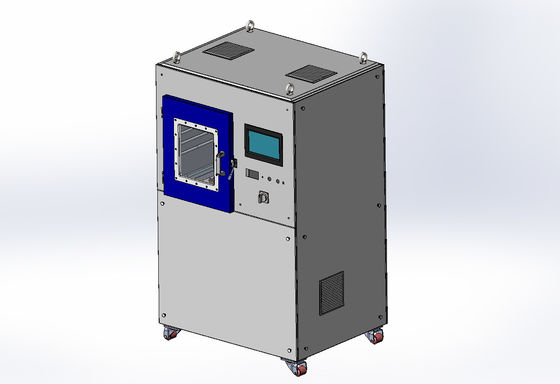

    การจัดวาง -เครื่องระเหยความร้อนแบบพกพา



กรุณาติดต่อเราเพื่อรายละเอียดเพิ่มเติม หากคุณสนใจในหัวข้อนี้
