อะคริลิค PVD เครื่องดูดฝุ่นโลหะโครเมี่ยม, อลูมิเนียมสูญญากาศ Metallizer LOGOs รถยนต์โครเมี่ยม

โลโก้รถคริลิคและสัญญาณ PVD เครื่องดูดฝุ่นโลหะโครเมี่ยม, อลูมิเนียมสูญญากาศ Metallizer, LOGOs ยานยนต์โครเมี่ยม

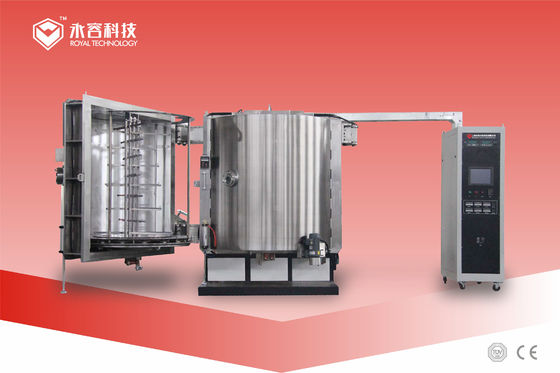

สรุป: RTEP2525 PVD ระบบเมตาแท็กโครเมี่ยม Chrome ได้รับการออกแบบและผลิตขึ้นโดยเฉพาะสำหรับการสะสมฟิล์มสะท้อนบนรถ LOGO

ด้วยเทคโนโลยีการระเหยความร้อนด้วย PVD ซึ่งทำให้ฟิล์มสะท้อนบางบนพื้นผิวของ PMMA (อะคริลิค) มีชั้นเคลือบที่โดดเด่นดังนี้: ในระหว่างวันสัญลักษณ์จะมีลักษณะเป็นโลหะแข็ง (มีผลสแตนเลส) ในขณะที่ตอนกลางคืนพวกเขาจะสว่าง (ติดตั้งไฟ LED ภายใน) จากมุมมองด้านหน้า, ด้านหลังและด้านข้าง

• สร้างแล้ว: 2014 ~ 2015
• สถานที่: China
• แอพพลิเคชัน: บอร์ด LOGO ยานยนต์, บอร์ดโฆษณา, PMMA, PC, ABS ฯลฯ รายการตกแต่งขนาดใหญ่สำหรับ metalizing ฟิล์มสะท้อนแสงสูง

ประเภท:

• แนวตั้ง, กระบอก, 1 ประตู

คุณสมบัติ การออกแบบ :

• การทำความสะอาดพลาสม่า, อุปกรณ์การทิ้งระเบิดก๊าซอาร์กอน, ระบบปล่อยก๊าซเรืองแสง

• กระบวนการ PECVD สำหรับเคลือบด้านบนหลังจากการสะสมของชั้นอะลูมิเนียม
• การออกแบบโครงสร้างที่แข็งแรงและการกำหนดค่าที่มีคุณภาพสูง

• PLC + ระบบการทำงานของระบบสัมผัสหน้าจอโดยอัตโนมัติ / ควบคุมด้วยตนเอง
• ระบบอพยพสูญญากาศได้อย่างรวดเร็ว
• ออกแบบโครงสร้างหมุน Carousel แบบพิเศษเพื่อการโหลด / อัพโหลดได้ง่าย
• ง่ายต่อการเข้าถึงสภาพแวดล้อมในการทำงานสำหรับการบำรุงรักษา


•

ข้อกำหนดทางเทคนิค:

• ประสิทธิภาพ

1. แรงดันสูญญากาศสูงสุด: ดีกว่า 5.0 × 10 ^{- 6} Torr

2. ใช้ความดันสูญญากาศ: 1.0 × 10-4 Torr.

3. สูบน้ำลงเวลา: ตั้งแต่ 1 atm ถึง 1.0 × 10 ^{- 4} Torr≤3นาที (อุณหภูมิห้องแห้งและสะอาดห้อง)

4. วัสดุที่ทำให้เกิดการระเหย (metaping): Al, Cr, Sn, Ti, SS, Cu ... เป็นต้น

5. รูปแบบการดำเนินงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง

• โครงสร้าง

เครื่องเคลือบสูญญากาศประกอบด้วยระบบที่สมบูรณ์แบบที่ระบุด้านล่าง:

1. ห้องสุญญากาศ

1.1 ขนาด: เส้นผ่านศูนย์กลางภายใน: 2500 มม

ความสูงภายใน: 2500 มม

1.2 วัสดุ: ห้องสุญญากาศ: เหล็กกล้าไร้สนิม SS41

ประตูและครีบ: เหล็กกล้าอ่อน SS41

หอเสริมโครงสร้าง: เหล็กกล้าไร้สนิม SS41 มีการทาสีผิวเคลือบ

แชสซีแชสซีเหล็กกล้าไร้สนิม SS41 ที่มีการทาสีผิวเคลือบ

1.3 Evaporation Shield: SUS304

1.4 หน้าต่างดู: บนประตูห้อง

1.5 วาล์วระบายอากาศสูญญากาศ (รวมทั้งตัวกั้น)

1.6 ประตู: เหล็กอ่อน SS41

2. ระบบปั๊มสูญญากาศหยาบ (ชุดปั๊มสำรอง)

3. ระบบปั๊มสูญญากาศสูง (Diffusion Pump + อุปกรณ์ดักจับความเย็น)

4. ระบบควบคุมและปฏิบัติการไฟฟ้า - PLC + Touch Screen

4.1 วงจรหลัก: ไม่มีสวิตช์เครื่องฟิวส์, สวิทช์แม่เหล็กไฟฟ้า, C / T ในชุดข้อมูล

4.2 Power ระเหย

4.3 ระบบควบคุมการระเหย

4.4 ระบบปฏิบัติการ: Touch Screen + PLC, ควบคุมสูตรและบันทึกข้อมูล, ปิดอัตโนมัติ, การอพยพอัตโนมัติ, เคลือบด้วยระบบอัตโนมัติ

4.5 ระบบวัดแรงดันสูญญากาศ

เครื่องวัดสุญญากาศ: Pirani + Penning gauge

เครื่องวัดอุณหภูมิ: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 ระบบเตือนภัย: แรงดันลมอัด, การไหลของน้ำหล่อเย็น, การทำงานผิดพลาด

4.7 ตัวบ่งชี้กระแสไฟ: ไฟแสดงสถานะแรงดันและตัวบ่งชี้กระแสโหลด

5 . Deposition System

5.1 แหล่งการระเหยของแสงทังสเตน

สายไฟ 5.2 Cr / Al

6. ระบบย่อย

6.1 ระบบควบคุมแรงดันลมแบบกดลม

6.2 ระบบน้ำหล่อเย็น: ท่อน้ำไหลและระบบวาล์วสวิตช์

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump สำหรับตัวเลือก

7. สภาพแวดล้อมในการทำงาน

เครื่องอัดอากาศ: 5 ~ 8kg / cm2

น้ำหล่อเย็น: น้ำในอุณหภูมิ: 20 ~ 25 ℃, 200 ลิตร / นาที,
ความดันน้ำ: 2 ~ 3 กก. / ซม.

กำลังไฟ: 3 เฟส 380V 50Hz (60Hz), 150kVA

พื้นที่ติดตั้ง: (L * W * H) 6300 * 5600 * 3500mm

ท่อไอเสีย: ระบายอากาศสำหรับปั๊มกล

ขอแนะนำให้ทำความสะอาดห้องพัก

Royal เทคโนโลยีได้มีการพัฒนาและสร้างโซ่อุปทานทั้งสำหรับรถเมทัลลิโลโก้รถ LOGO คณะกรรมการ PVD จากการออกแบบแม่พิมพ์และการผลิตกระบวนการขึ้นรูปสูญญากาศความร้อนฐานการบ่มด้วยรังสียูวี / เคลือบด้านบน; PVD chroming metalizing จนกว่าการชุมนุมแสง LED เราสามารถให้โซลูชั่นแบบครบวงจรเคลือบ

หากคุณต้องการระบบการเคลือบแบบกำหนดเองโปรดแบ่งปันความคิดและความคิดของคุณกับทีมของเรา อย่าลืมส่งข้อกำหนดผลิตภัณฑ์ของคุณเราจะทำงานร่วมกันเพื่อค้นหาแนวทางที่ดีที่สุด
