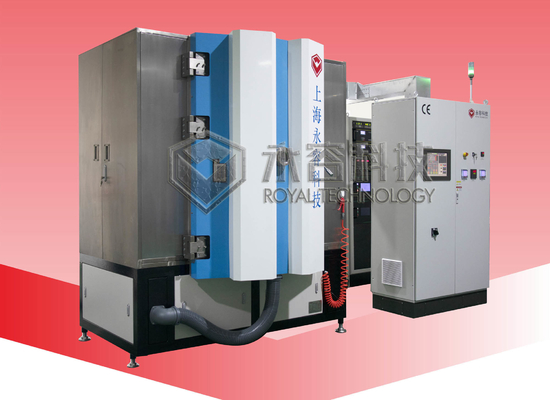

RTSP1200-PCB- แผงวงจรพิมพ์ PVD Gold Sputtering

1
MOQ
negotiable
ราคา
RTSP1200-PCB- แผงวงจรพิมพ์ PVD Gold Sputtering
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
แอปพลิเคชัน: อุตสาหกรรมอิเล็กทรอนิกส์แบบยืดหยุ่น แผงวงจรพิมพ์
เทคโนโลยี: DC/MF แมกนีตรอนสปัตเตอริงทับถม, ไอออนบีม
ฟิล์มเคลือบ: Au gold, Ag silver, Cu copper conductive families films; Au gold, Ag silver, Cu copper con
ที่ตั้งโรงงาน: เมืองเซี่ยงไฮ้ ประเทศจีน
บริการทั่วโลก: Poland - Europe; โปแลนด์ - ยุโรป; Iran- West Asia & Middle East, Turkey, India,
บริการฝึกอบรม: การทำงานของเครื่อง การบำรุงรักษา ขั้นตอนการเคลือบ สูตร โปรแกรม
การรับประกัน: การรับประกันแบบจำกัด 1 ปีฟรีตลอดอายุการใช้งานสำหรับเครื่อง
OEM และ ODM: พร้อมให้บริการ เรารองรับการออกแบบและผลิตตามสั่ง
แสงสูง:

oil diffusion pump

,

turbo molecular pumps

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ทำในประเทศจีน
ชื่อแบรนด์: ROYAL TECHNOLOGY
ได้รับการรับรอง: CE
หมายเลขรุ่น: RTSP1200-PCB
การชำระเงิน
รายละเอียดการบรรจุ: มาตรฐานการส่งออกบรรจุในกล่อง / กล่องใหม่เหมาะสำหรับการขนส่งทางทะเล / ทางอากาศในระยะทางไกลและการขนส่ง
เวลาการส่งมอบ: 12 สัปดาห์
เงื่อนไขการชำระเงิน: แอล/C, ที/ที
สามารถในการผลิต: 10 ชุดต่อเดือน
รายละเอียดสินค้า

ความเป็นมาทางเทคนิค


เครื่อง RTSP1200-PCB เป็นอุปกรณ์ที่ออกแบบและประดิษฐ์ขึ้นโดยเฉพาะสำหรับการชุบ PCBs โดยใช้เทคโนโลยีแมกนีตรอนสปัตเตอริงพอกพูน

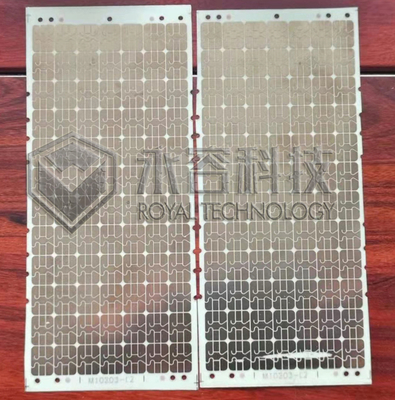

ทุกคนที่เกี่ยวข้องกับอุตสาหกรรม PCB ทราบดีว่า PCB ที่มีพื้นผิวเป็นทองแดงจำเป็นต้องมีชั้นป้องกันเพื่อป้องกันการเกิดออกซิไดซ์และการเสื่อมสภาพ ในขณะเดียวกันฟิล์มต้องมีความแข็งและทนทานต่อการขีดข่วนสูงเพื่อรับประกันอายุการใช้งาน

Royal Technology ใช้เวลา 6 เดือนในการวิจัยและพัฒนา ทดลองมากกว่า 20 ครั้งเพื่อให้ได้กระบวนการเคลือบที่เหมาะสมสิ่งใหม่ที่น่าตื่นเต้นยิ่งกว่าคือในเดือนมีนาคม 2020 เราได้ส่งมอบเครื่องจักรการผลิตขนาดใหญ่ไปยังไซต์ของลูกค้าด้วยผลสำเร็จที่สูง



ฟีเจอร์หลัก


แคโทดสะสมหลายตัวเพื่ออัตราการสะสมที่รวดเร็ว
ระบบสูบน้ำสุญญากาศที่แข็งแกร่งสำหรับรอบสั้นๆ
แหล่งกำเนิดไอออนเชิงเส้นแอโนดเพื่อปรับปรุงการยึดเกาะและความหนาแน่นสูงของฟิล์มที่สะสม
หน้าแปลนติดตั้งแคโทดระนาบมาตรฐาน 6 ชิ้น
ใช้กระบวนการเคลือบที่ยืดหยุ่น
การออกแบบโครงสร้างแบบแยกส่วนเพื่อการแลกเปลี่ยนแคโทดและเป้าหมายอย่างรวดเร็ว



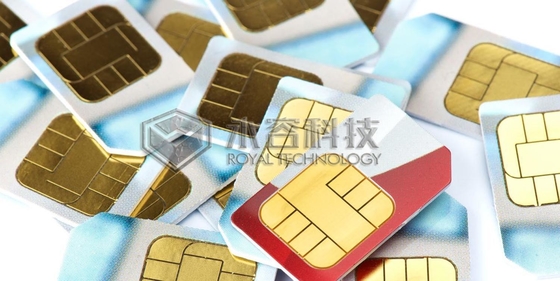

RTSP1200-PCB- แผงวงจรพิมพ์ PVD Gold Sputtering 0

                                              แคโทดระนาบสปัตเตอริง



ข้อกำหนดทางเทคนิค



คำอธิบาย RTSP1200-PCB
ข้อดี

กระบวนการที่เป็นมิตรต่อสิ่งแวดล้อม

ต้นทุนการผลิตที่ต่ำกว่ามากเมื่อเทียบกับกระบวนการชุบโลหะด้วยไฟฟ้าทั่วไป

ทนต่อการกัดกร่อนและการสึกหรอได้ดีเยี่ยม

ความหนาแน่นสูงและความสม่ำเสมอสูง

ควบคุมความหนาของฟิล์มได้ดี

ฝากหนัง

Au gold, Ag silver, Cu copper conductive family films;

ตระกูลโลหะที่ต้านทานการกัดกร่อน: แทนทาลัม (Ta), นิเกิล (Ni), โครเมียม (Cr), เซอร์โคเนียม (Zr) เป็นต้น

ฟิล์มผสม: ฟิล์มโลหะคาร์บอน, ฟิล์มโลหะไนไตรด์

ห้องสะสม

ห้องกระบอกสูบวางแนวตั้ง โครงสร้างประตูเดียวพร้อมวิธีเปิดด้านหน้า

ขนาดห้องด้านใน: φ1200 * H1500mm



ปริมาณการโหลด (สูงสุด) ระบบชั้นวางกลางพร้อม Max.φ1000mm *H1100
แหล่งที่มาของการสะสม แคโทดสปัตเตอริงระนาบ 4 ตัว + หน้าแปลนสำหรับติดตั้ง 1 ตัวสำหรับการอัพเกรด
พลังการสะสมสปัตเตอร์ สูงสุด30KW
พลังอคติพัลซิ่ง สูงสุด30KW
รอยเท้า (L*W*H) 5000*5000*4500มม
การใช้พลังงาน

สูงสุด105KW

เฉลี่ย:50KW

ระบบการทำงานและการควบคุม

มาตรฐาน CE

มิตซูบิชิ PLC+ หน้าจอสัมผัส

โปรแกรมการทำงานพร้อมการสำรองข้อมูล



การกำหนดค่าเหล่านี้เป็นมาตรฐานสำหรับตลาดที่กำลังพัฒนาเฉพาะและการเคลือบพิเศษใหม่ การกำหนดค่าและการแก้ไขแบบกำหนดเองมีให้ตามคำขอ





6-RT1200-PCB- อุปกรณ์สะสม Magnetron สปัตเตอร์...สำหรับรายละเอียดเพิ่มเติม โปรดดาวน์โหลดแคตตาล็อกที่นี่





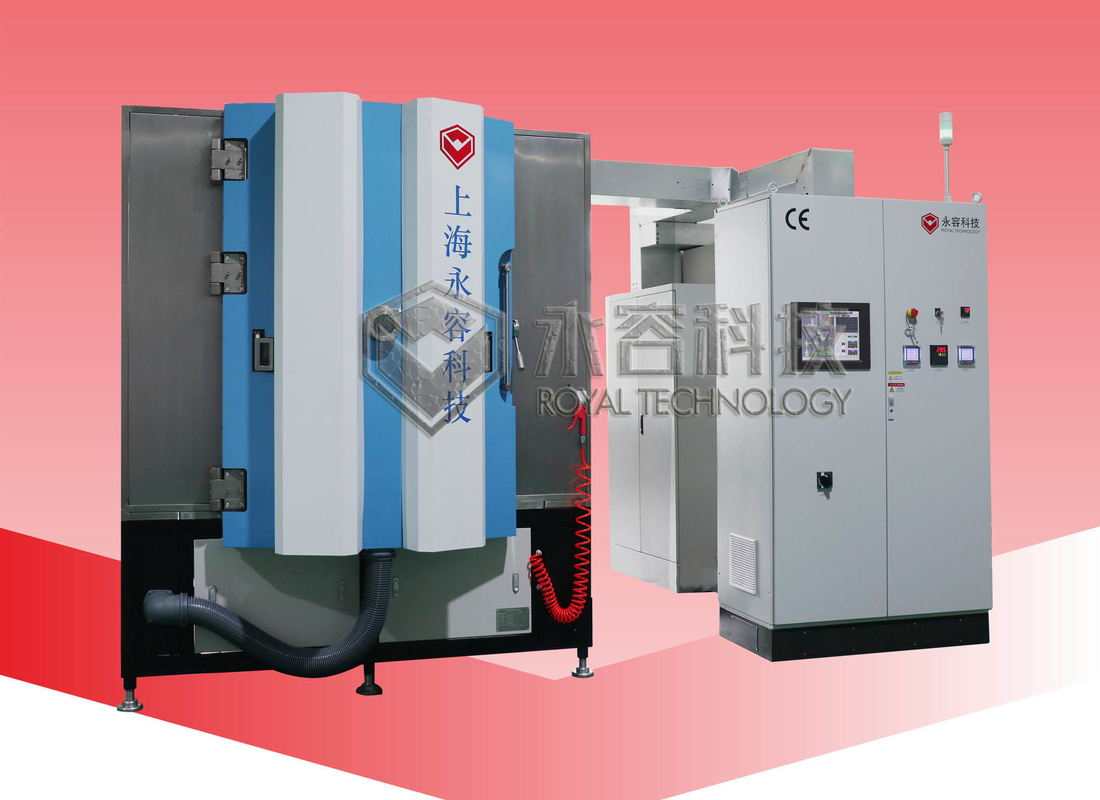

RTSP1200-PCB- แผงวงจรพิมพ์ PVD Gold Sputtering 1

                     การฝึกอบรมการใช้งานและกระบวนการเคลือบสำหรับลูกค้า
