เครื่องชุบ/เคลือบ PVD Ion, เครื่องเคลือบฟิล์มบาง
แอปพลิเคชัน

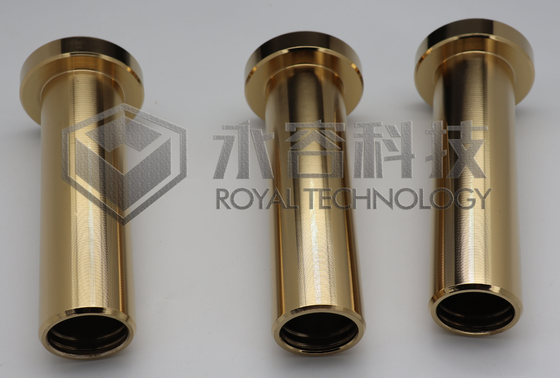

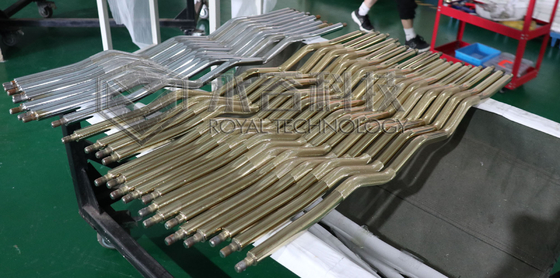

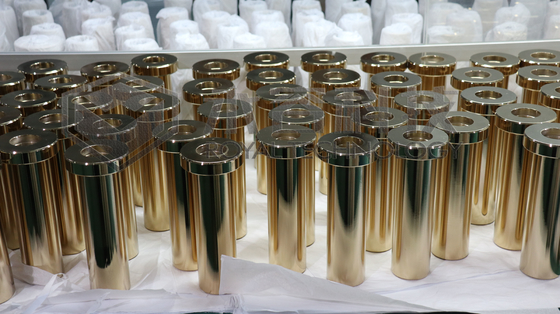

สามารถใช้เคลือบฟิล์มโลหะ ไททาเนียมไนไตรด์ ไททาเนียมคาร์ไบด์และเซอร์โคเนียมไนไตรด์ โครเมียมไนไตรด์และไททาเนียม นิกเกิล โครเมียม ทองแดง และฟิล์มสารประกอบอื่นๆ ฟิล์มซุปเปอร์ฮาร์ดหลายชั้น ฟิล์มไททาเนียมเจือไนโตรเจนและ ฟิล์มโลหะผสม ( TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3 และฟิล์มตกแต่งอื่น ๆ เป็นต้น) และในระยะเวลาอันสั้นในการดำเนินการตัดเฉือนทั้งหมด มันเป็นอุปกรณ์เคลือบอเนกประสงค์ที่มีประสิทธิภาพสูง

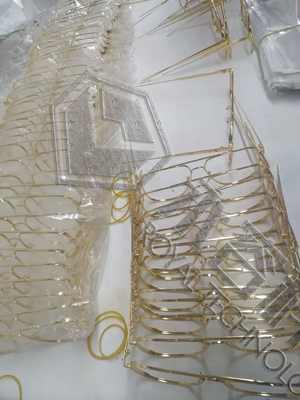

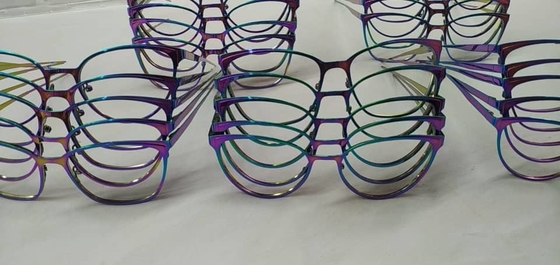

เครื่องนี้ใช้กันอย่างแพร่หลายในด้านการเคลือบตกแต่งสำหรับสแตนเลส กระเบื้องเซรามิก/ถ้วย คอมพิวเตอร์ โทรศัพท์มือถือ นาฬิกาและเครื่องประดับ สุขภัณฑ์ เครื่องใช้ในบ้าน ผลิตภัณฑ์โรงแรม ฯลฯ
คุณสมบัติ
มีงานที่เชื่อถือได้ ความสามารถในการทำซ้ำได้ดีและความสม่ำเสมอ อัตราการเกาะตัวที่รวดเร็ว การยึดเกาะสูง ฟิล์มละเอียด ฯลฯ ฟิล์มเคลือบมีความหนาแน่นและความแข็งที่มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ เพื่อรักษาความเรียบของพื้นผิวชิ้นงานเดิม ความยืดหยุ่นที่ดี ยากต่อการ แตกและตก
อุปกรณ์นี้ทำให้เทคโนโลยีการเคลือบอัตโนมัติเต็มรูปแบบเป็นจริงใช้เทคนิคการเคลือบสูญญากาศเพื่อเคลือบบนพื้นผิวของวัสดุฐานมีคุณสมบัติของต้นทุนต่ำ อัตราคุณสมบัติสูง รักษาสิ่งแวดล้อมสีเขียวเป็นต้น

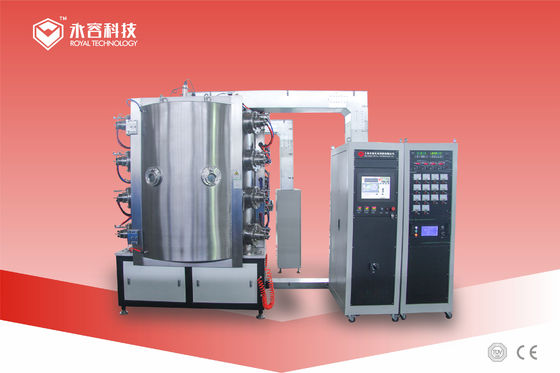

เครื่องเคลือบฟิล์มบางรุ่น
แบบอย่าง |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
ขนาดภายในห้อง | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
ประเภทแหล่งจ่ายไฟ | แหล่งจ่ายไฟอาร์ค, แหล่งจ่ายไฟแบบเส้นใย, แหล่งจ่ายไฟแบบอคติพัลส์ | ||||||||
โครงสร้างของห้องสุญญากาศ | โครงสร้างประตูหน้าแนวตั้ง ระบบระบายอากาศด้านหลัง และห้องระบายความร้อนด้วยน้ำสองชั้น | ||||||||
วัสดุของห้องสุญญากาศ | สแตนเลส 304/316L | ||||||||
สุดยอดสุญญากาศ | 6.0x10-4Pa (ขนถ่าย, ทำความสะอาด, ห้องอบแห้ง) | ||||||||
ความเร็วในการปั๊มสุญญากาศ | จากบรรยากาศเป็น 8.0*10-3ต่อปี ≤15 นาที | ||||||||
ระบบปั๊มสุญญากาศ | ปั๊มกระจายหรือปั๊มโมเลกุล + ปั๊มรูต + ปั๊มกลไก + ปั๊มจับ (สามารถเลือกรุ่นเฉพาะได้ตามความต้องการของลูกค้า) |
||||||||
แหล่งอาร์ค | 6 หน่วย หรือ 8 ยูนิต |
8 หน่วยหรือ 10 ยูนิต |
10 หน่วยหรือ 12 ยูนิต |
14 หน่วยหรือ 16 ยูนิต |
16 หน่วย หรือ 18 ยูนิต |
||||
แหล่งจ่ายไฟอคติ | 20KW/ชุด | 20KW/ชุด | 30KW/ชุด | 40KW/ชุด | 50KW/ชุด | ||||
โมเดลการขับขี่ | การหมุนและการหมุนของดาวเคราะห์ การควบคุมความเร็วของความถี่ตัวแปร (ควบคุมและปรับได้) |
||||||||
ระบบทำความร้อน | ควบคุมและปรับได้จากอุณหภูมิห้องถึง 450 °C (ระบบควบคุมอุณหภูมิ PID) |
||||||||
MFC | ระบบแสดงและควบคุมการไหลของก๊าซแบบ 3 ทางหรือ 4 ทาง เลือกระบบแก๊สอัตโนมัติแบบเลือกได้ | ||||||||
ระบบทำความเย็น | โหมดการระบายความร้อนด้วยน้ำ, หอน้ำหล่อเย็นหรือเครื่องทำน้ำเย็นอุตสาหกรรมหรือระบบทำความเย็นแบบลึก(จัดให้โดยลูกค้า) | ||||||||
โหมดควบคุม | โหมดการรวมด้วยตนเอง/อัตโนมัติ การทำงานของหน้าจอสัมผัส PLC หรือการควบคุมคอมพิวเตอร์ | ||||||||
พลังทั้งหมด | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
สัญญาณเตือนและการป้องกัน | สัญญาณเตือนการขาดแคลนน้ำ กระแสไฟเกินและแรงดันเกิน วงจรเปิด และสภาวะผิดปกติอื่นๆ ของปั๊ม เป้าหมาย และอื่นๆ และดำเนินมาตรการป้องกันที่เกี่ยวข้องและฟังก์ชันอินเตอร์ล็อคด้วยไฟฟ้า | ||||||||
พื้นที่อุปกรณ์ | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||
พารามิเตอร์ทางเทคนิคอื่นๆ | แรงดันน้ำ ≥0.2MPa อุณหภูมิของน้ำ ≤25°C แรงดันอากาศ 0.5-0.8MPa | ||||||||
หมายเหตุ | การกำหนดค่าเฉพาะของอุปกรณ์การเคลือบสามารถออกแบบตามความต้องการของกระบวนการของผลิตภัณฑ์เคลือบ |
