เหล็กแผ่นสแตนเลสขนาดใหญ่และท่อสูญญากาศชุบไอออนเครื่อง / SS แผ่นหน่วยตกแต่งเครื่องดูดสิว
เครื่องชั่งสูญญากาศแบบ Multi-เส้นโค้ง แบบแนวนอนขนาดใหญ่ออกแบบมาเฉพาะสำหรับแผ่นเหล็กและท่อสแตนเลสขนาดใหญ่ตกแต่งด้วยสีเคลือบ PVD
ขนาดห้องขึ้นอยู่กับเส้นผ่านศูนย์กลาง 2000 * L 8000mm ซึ่งสามารถเคลือบท่อสแตนเลสยาวที่สุดได้ถึง 7000mm

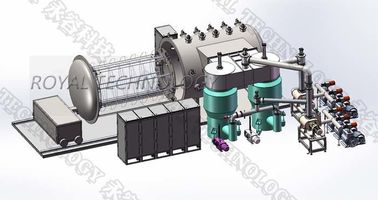

เครื่องเคลือบสูญญากาศแบบ Multi-เส้นโค้ง ขนาดใหญ่ในแนวนอน
| 1. หอการค้า | โครงสร้างทรงกระบอก | ช่องเปิดด้านหน้า, สแตนเลส (S304), ความหนา: (14 + 6) มม., การดึงลวดโลหะบนพื้นผิว วิธีการทำความเย็น: น้ำชั้นสองส่วน | 3. ระบบควบคุมและการทำงาน | PLC + สี TouchScreen + อัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง | |||||||
| ความดันสูงสุด | 7.0 × 10-4 Pa (โดยไม่ต้องโหลดห้องที่ว่างเปล่าที่อุณหภูมิห้อง) | interlocks ความปลอดภัยหลายเพื่อป้องกันผู้ประกอบการและอุปกรณ์ (น้ำ, ปัจจุบัน ฯลฯ ) | |||||||||
| การรั่วไหล | ดีกว่า 0.67 พีใน 1 ชั่วโมงหลังจากปิดเครื่องเมื่อแรงดันสูงสุด | กระบวนการอัตโนมัติและการควบคุม; ขั้นตอนการดำเนินงานและการบันทึกข้อมูลสูตรอาหาร | |||||||||
| เวลา Pumpdown | จาก 1 atm ถึง 5.0x10-3Pa <15 นาที (โดยไม่ต้องโหลดห้องที่ว่างเปล่าที่อุณหภูมิห้อง) | แพลตฟอร์มการล็อกผู้ดูแลระบบ | |||||||||
| ขนาดด้านใน | φ2000× 8000 (H) มม | ระบบปิดอัตโนมัติ | |||||||||
| 2. ระบบการเคลือบผิวเคลือบ | ระบบการหมุน | ระบบขับเคลื่อนด้วยระบบดาวเคราะห์ (สำหรับท่อ) - (φ1300 * 7000mm) ระบบขับเคลื่อนส่วนกลางกับแผ่นเหล็ก (φ1600 * 7000mm) | 4. ยูทิลิตี้ซัพพลาย (ให้โดยผู้ใช้) | พิมพ์เท้า | (L1600mmm * * * * * * * * W9000mm H3200mm) | ||||||
| ข้อมูลจำเพาะ ชั้น | แม็กซ์ โหลดย่อย: 1000 กิโลกรัม; ความเร็ว: 0-8 rpm (ปรับได้) ออกแบบโดย Vakia เพื่อให้มั่นใจได้ว่าเคลือบผิวได้สม่ำเสมอและมีเสถียรภาพ | แหล่งน้ำ | 1. น้ำ 1) การใช้น้ำ: 0.2-0.3MPa / CM2 2) การไหลของน้ำ: ≥10ลิตร / นาที 3) อุณหภูมิน้ำ: ≤25℃ | ||||||||
| ปั๊มสูญญากาศ | ปั๊มลูกสูบโรตารี่โรตารี 6 เท่า (เครื่องกล) ปั๊มสูญญากาศโรตารี่ 2 เท่า (โฮลดิ้ง) ปั๊มสูญญากาศราก 2x ปั๊มกระจายแรง 4x | แหล่งจ่ายไฟ | 3 เฟส 4 สาย AC380V ± 5% 50HZ สายดิน: <3Ω | ||||||||
| Depositไอออน Sources | Cathodic Steered Circular เส้นโค้ง: 60 ชุดขนาด: φ100× 40 มม. ออกแบบโดย Vakia | แก๊สปฏิกิริยา | O2, Ar, N2, C2H2, (> 99.99%) | ||||||||
| อุปทาน Votage อคติ | 72KW | เครื่องอัดอากาศ | ≥7.5P, 0.6 ~ 0.7MPa, 6-8 กก. / เซนติเมตร | ||||||||
| เครื่องทำความร้อน | ถึง 250 ℃ (จากอุณหภูมิห้องจนถึง 200 ℃, น้อยกว่า 15 นาที) | คอนเทนเนอร์อากาศ | ≥2m³ | ||||||||
| Substrate Carrier | สำหรับการเคลือบแผ่น; ผู้ถือวัสดุอื่น ๆ ที่จัดเตรียมโดยลูกค้าตามผลิตภัณฑ์ที่แตกต่างกัน | น้ำหล่อเย็นทาวเวอร์และถัง | 50T, 180L / min @ 10 - 25 ℃, 0.2 ~ 0.3MPa, 5kg / cm2 (ต่ำสุด) | ||||||||

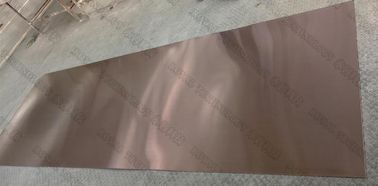

PVD แปรงสีทอง

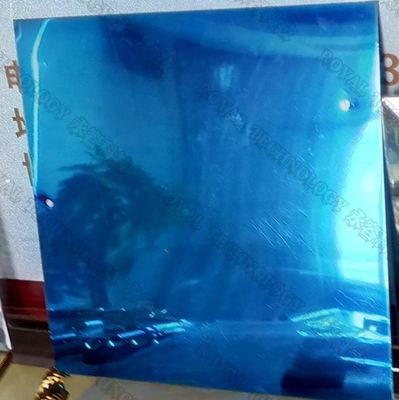

PVD สีน้ำเงิน
กรุณาติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติอย่างยิ่งที่ได้มอบโซลูชั่นการเคลือบทั้งหมด
