DPC การชุบทองแดงโดยตรงบนเซรามิก, แผงวงจร Al2O3 / AlN เครื่องสะสมทองแดง
1 ชุด
MOQ
negotiable
ราคา
DPC Direct Copper Plating on Ceramics,  Al2O3 / AlN Circuit Boards Copper Deposition Machine
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลพื้นฐาน
สถานที่กำเนิด: ทำในประเทศจีน
ชื่อแบรนด์: ROYAL
ได้รับการรับรอง: CE
หมายเลขรุ่น: RTAS1200
แสงสูง:

อุปกรณ์เคลือบไทเทเนียมไนไตรด์

,

เครื่องชุบสูญญากาศ

การชำระเงิน
รายละเอียดการบรรจุ: มาตรฐานการส่งออกจะได้รับการบรรจุในกรณีใหม่ / กล่องเหมาะสำหรับการขนส่งทางทะเลและทางอากาศ
เวลาการส่งมอบ: 12 สัปดาห์
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T
สามารถในการผลิต: 6 ชุดต่อเดือน
ข้อมูลจำเพาะ
แหล่งที่มาของการสะสม: แมกนีตรอน DC / MF สปัตเตอริง + ส่วนโค้งคาโทดิก
ฟิล์มสะสม: Ni, Cu, Ag, Au, Ti, Zr, Cr เป็นต้น
การประยุกต์ใช้งาน: LED Ceramic Chips with Cooper Plating, Al2O3, แผงวงจรเซรามิก AlN, แผ่น Al2O3 บน LED, เซมิคอนดักเตอร์
คุณสมบัติของฟิล์ม: ความต้านทานการสึกหรอการยึดเกาะที่แข็งแกร่งสีเคลือบตกแต่ง
ที่ตั้งโรงงาน: เมืองเซี่ยงไฮ้ ประเทศจีน
ที่ตั้งโรงงาน: เมืองเซี่ยงไฮ้ ประเทศจีน
บริการทั่วโลก: Poland - Europe; โปแลนด์ - ยุโรป; Iran- West Asia & Middle East, Turkey, India,
บริการฝึกอบรม: การทำงานของเครื่องจักร บำรุงรักษา กระบวนการเคลือบ สูตร โปรแกรม
การรับประกัน: การรับประกันแบบจำกัด 1 ปี ฟรีตลอดอายุการใช้งานสำหรับเครื่อง
OEM & ODM: พร้อมให้บริการ เราสนับสนุนการออกแบบและการผลิตตามสั่ง
รายละเอียดสินค้า





ไฟส่องสว่าง DPC แหวนเครื่องประดับเซรามิกเคลือบสูญญากาศ, แผงวงจร Al2O3 / AlN ชุบทองแดง PVD



ประสิทธิภาพ

1. แรงดันสุญญากาศขั้นสูงสุด: ดีกว่า 5.0 × 10-6 ทอร์.

2. แรงดันสูญญากาศในการทำงาน: 1.0 × 10-4 ทอร์.

3. Pumpingdown Time: จาก 1 atm ถึง 1.0 × 10-4 Torr≤ 3 นาที (อุณหภูมิห้องห้องแห้งสะอาดและว่างเปล่า)

4. วัสดุ Metalizing (การสปัตเตอร์ + การระเหยส่วนโค้ง): Ni, Cu, Ag, Au, Ti, Zr, Cr เป็นต้น

5. รูปแบบการทำงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง



โครงสร้าง

เครื่องเคลือบสูญญากาศประกอบด้วยระบบที่สมบูรณ์แบบที่สำคัญตามรายการด้านล่าง:

1. ห้องสุญญากาศ

2. ระบบปั๊มสุญญากาศ Rouhging (แพ็คเกจปั๊มสำรอง)

3. ระบบปั๊มสูญญากาศสูง (แม่เหล็กระงับโมเลกุลปั๊ม)

4. ระบบควบคุมและปฏิบัติการไฟฟ้า

5. ระบบช่วยอำนวยความสะดวก (ระบบย่อย)

6. ระบบการสะสม



คุณสมบัติที่สำคัญของเครื่องเคลือบทองแดงสปัตเตอร์



1. ติดตั้งแคโทดอาร์ก 8 ตัวและแคโทด DC Sputtering, MF Sputtering Cathodes, หน่วยแหล่งกำเนิดไอออน

2. มีการเคลือบหลายชั้นและการสะสมร่วม

3. แหล่งไอออนสำหรับการทำความสะอาดพลาสม่าก่อนการบำบัดและการสะสมไอออนช่วยเพิ่มการยึดเกาะของฟิล์ม

4. พื้นผิวเซรามิก / Al2O3 / AlN ร้อนขึ้นหน่วย;

5. ระบบการหมุนและการปฏิวัติของพื้นผิวสำหรับการเคลือบ 1 ด้านและการเคลือบ 2 ด้าน

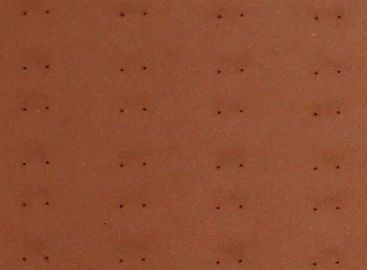

DPC การชุบทองแดงโดยตรงบนเซรามิก, แผงวงจร Al2O3 / AlN เครื่องสะสมทองแดง 0







คูเปอร์แมกนีตรอนสปัตเตอริงเคลือบบนพื้นผิวเซรามิกแผ่



กระบวนการ DPC - ทองแดงชุบโดยตรงเป็นเทคโนโลยีการเคลือบขั้นสูงที่ใช้กับอุตสาหกรรม LED / เซมิคอนดักเตอร์ / อิเล็กทรอนิกส์การใช้งานทั่วไปอย่างหนึ่งคือ Ceramic Radifying Substrate

การสะสมฟิล์มนำไฟฟ้าของ Cooper บนพื้นผิว Al2O3, AlN ด้วยเทคโนโลยีสปัตเตอร์สูญญากาศ PVD เมื่อเทียบกับวิธีการผลิตแบบเดิม: DBC LTCC HTCC ต้นทุนการผลิตที่ต่ำกว่ามากเป็นคุณสมบัติที่สูง

ทีมเทคโนโลยีของ Royal ช่วยลูกค้าของเราในการพัฒนากระบวนการ DPC ด้วยเทคโนโลยี PVD sputtering

เครื่อง RTAC1215-SP ออกแบบมาโดยเฉพาะสำหรับการเคลือบฟิล์มทองแดงที่เป็นสื่อกระแสไฟฟ้าบนชิปเซรามิกแผงวงจรเซรามิก

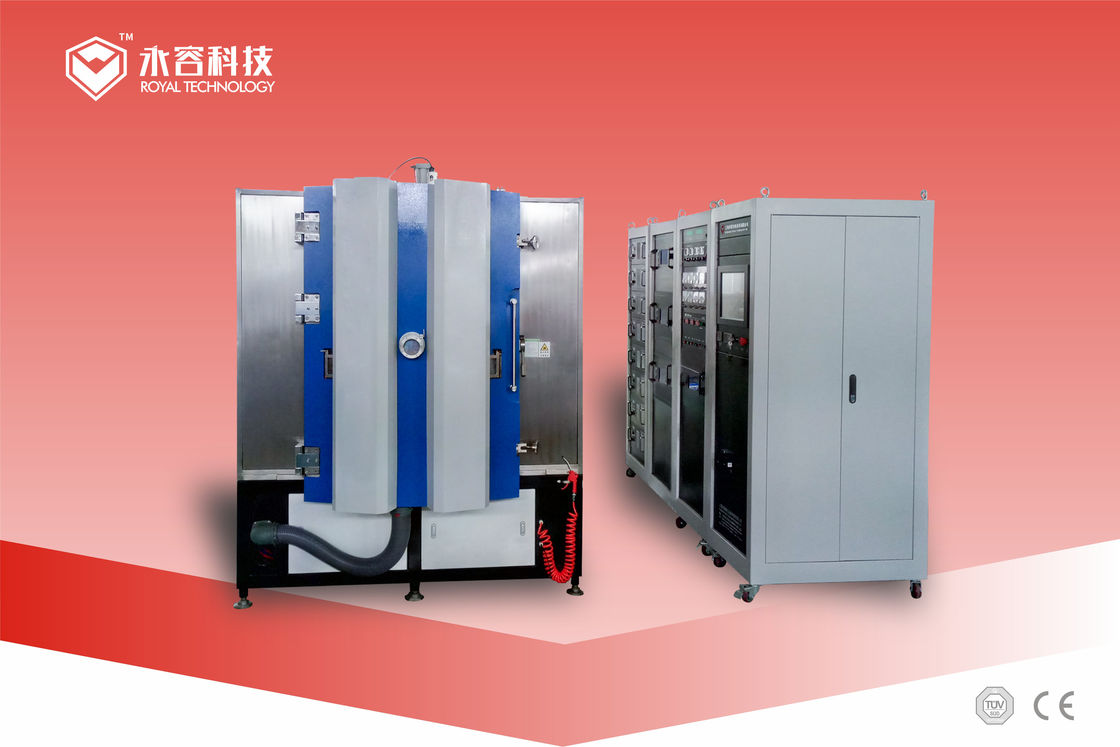

DPC การชุบทองแดงโดยตรงบนเซรามิก, แผงวงจร Al2O3 / AlN เครื่องสะสมทองแดง 1







การเคลือบ PVD ทำงานอย่างไร?



โลหะที่เป็นของแข็งจะกลายเป็นไอหรือแตกตัวเป็นไอออนในสภาวะสุญญากาศสูงและสะสมบนวัสดุที่เป็นสื่อกระแสไฟฟ้าเป็นฟิล์มโลหะบริสุทธิ์หรือโลหะผสมเมื่อก๊าซที่มีปฏิกิริยาเช่นไนโตรเจนออกซิเจนหรือก๊าซที่มีส่วนผสมของไฮโดรคาร์บอนถูกนำไปใช้กับไอโลหะมันจะสร้างสารเคลือบไนไตรด์ออกไซด์หรือคาร์ไบด์เป็นกระแสไอโลหะทำปฏิกิริยาทางเคมีกับก๊าซการเคลือบ PVD ต้องทำในห้องปฏิกิริยาเฉพาะเพื่อให้วัสดุที่กลายเป็นไอไม่ทำปฏิกิริยากับสารปนเปื้อนใด ๆ ที่อาจมีอยู่ในห้อง

ในระหว่างกระบวนการเคลือบ PVD พารามิเตอร์ของกระบวนการจะได้รับการตรวจสอบและควบคุมอย่างใกล้ชิดเพื่อให้เกิดความแข็งของฟิล์มการยึดเกาะความต้านทานต่อสารเคมีโครงสร้างฟิล์มและคุณสมบัติอื่น ๆ ที่สามารถทำซ้ำได้ในแต่ละครั้งการเคลือบ PVD ต่างๆใช้เพื่อเพิ่มความต้านทานการสึกหรอลดแรงเสียดทานปรับปรุงรูปลักษณ์และเพิ่มประสิทธิภาพอื่น ๆ

ในการฝากวัสดุที่มีความบริสุทธิ์สูงเช่นไททาเนียมโครเมียมหรือเซอร์โคเนียมเงินทองอลูมิเนียมทองแดงสแตนเลสกระบวนการทางกายภาพของการเคลือบ PVD ใช้วิธีการเคลือบ PVD ที่แตกต่างกันหลายวิธี ได้แก่ :

การระเหยของอาร์ค

การระเหยด้วยความร้อน

DC / MF sputtering (การทิ้งระเบิดของไอออน)

การสะสมของลำแสงไอออน

การชุบไอออน

การสปัตเตอร์ขั้นสูง

โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติอย่างยิ่งที่ได้จัดหาโซลูชั่นการเคลือบทั้งหมดให้กับคุณ
