รัดและอุปกรณ์ PVD เครื่องชุบฟิล์มบาง / นาโนฟิล์มบาง PVD การตกแต่งเสร็จสิ้น
การเคลือบผิวด้วย PVD ทำงานอย่างไร?
โลหะแข็งนั้นถูกระเหยหรือแตกตัวเป็นไอออนในสภาพแวดล้อมสูญญากาศสูงและวางบนวัสดุที่เป็นสื่อกระแสไฟฟ้าเช่นโลหะบริสุทธิ์หรือฟิล์มโลหะผสม เมื่อมีปฏิกิริยากับก๊าซเช่นไนโตรเจน, ออกซิเจนหรือก๊าซที่ใช้ไฮโดรคาร์บอนกับไอโลหะมันจะสร้างสารไนไตรด์, ออกไซด์หรือเคลือบคาร์ไบด์เป็นกระแสไอโลหะที่ทำปฏิกิริยาทางเคมีกับก๊าซ การเคลือบผิวด้วย PVD จะต้องทำในห้องปฎิกิริยาพิเศษเพื่อให้วัสดุระเหยนั้นไม่ทำปฏิกิริยากับสารปนเปื้อนใด ๆ ที่จะเกิดขึ้นในห้อง
ในระหว่างกระบวนการเคลือบ PVD พารามิเตอร์ของกระบวนการจะได้รับการตรวจสอบและควบคุมอย่างใกล้ชิดเพื่อให้เกิดความแข็งของฟิล์ม, การยึดเกาะ, ความทนทานต่อสารเคมี, โครงสร้างของฟิล์มและคุณสมบัติอื่น ๆ การเคลือบ PVD แบบต่างๆนั้นถูกใช้เพื่อเพิ่มความต้านทานการสึกหรอลดแรงเสียดทานปรับปรุงลักษณะที่ปรากฏและการปรับปรุงประสิทธิภาพอื่น ๆ
ในการฝากวัสดุที่มีความบริสุทธิ์สูงเช่นไททาเนียมโครเมียมหรือเซอร์โคเนียมเงินทองอลูมิเนียมทองแดงทองแดงสแตนเลสกระบวนการทางกายภาพของการเคลือบ PVD ใช้วิธีการเคลือบ PVD หลายวิธีซึ่งรวมถึง:
การระเหยอาร์ค
การระเหยด้วยความร้อน
DC / MF สปัตเตอร์ (การทิ้งระเบิดของไอออน)
การสะสมไอออนบีม
การชุบไอออน
ปรับปรุงการสปัตเตอร์
แต่ละวิธีเหล่านี้อยู่ในหมวดหมู่ที่ครอบคลุมของ“ การสะสมไอทางกายภาพ”
คุณสมบัติฟิล์มบางของ PVD

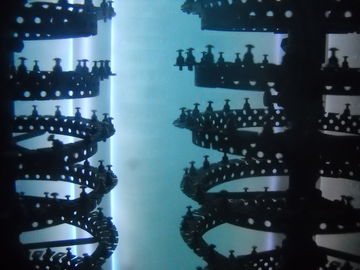

ความแม่นยำรัด PVD ฟิล์มบางเครื่องชุบถูกนำไปใช้กับ รัดและอุปกรณ์เช่นสกรู, น็อต, บี้, อุปกรณ์, หมวกที่ใช้ในเครื่องสำอาง, ผลิตภัณฑ์อิเล็กทรอนิกส์, เครื่องจักรกล, อุตสาหกรรมยานยนต์มีการใช้กันอย่างแพร่หลายในเทคโนโลยี PVD เพื่อให้ได้สี Panton หลากหลายช่วง ทอง, ดำ, น้ำเงิน, เทา, เงิน, รุ้ง, บรอนซ์, แชมเปญเป็นต้น
ตัวยึดที่แม่นยำ PVD เครื่องชุบฟิล์มบางแหล่งที่มาของการสะสม
Steered Circular Arc source สำหรับการระเหยของโลหะแข็ง;
2 คู่ของ MF แคโทดสปัตเตอริ่งที่ไม่สมดุลสำหรับการสะสมชั้นฟิล์มบางของกราไฟท์

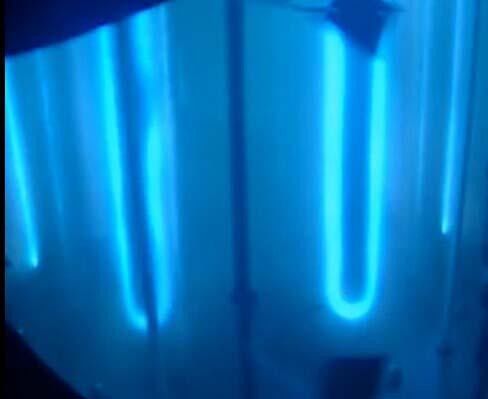

Bias Power Supply สำหรับ ion bomboardment เพื่อสร้างพื้นที่พลาสม่าสำหรับการบำบัดล่วงหน้า
หน่วยแหล่งกำเนิดไอออนเชิงเส้นแบบแอโนด (สำหรับอุปกรณ์เสริม) การประมวลผล PACVD และ PECVD
Cryopump (Polycold) สำหรับการกลั่นตัวของโมเลกุลน้ำ (สำหรับอุปกรณ์เสริม)

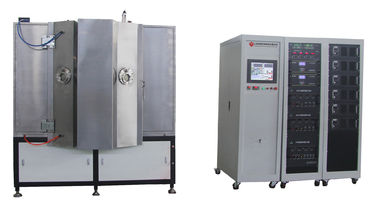

โครงสร้างเครื่องชุบฟิล์มบางของ PVD
1. ห้องสูญญากาศ
2. ระบบปั๊มสูญญากาศ Rouhging (แพคเกจสำรองปั๊ม)
3. ระบบปั๊มสูญญากาศสูง (Magnetic Molecular Pump)
4. ระบบควบคุมไฟฟ้าและระบบปฏิบัติการ
5. ระบบสิ่งอำนวยความสะดวก Auxiliarry (ระบบย่อย)
6. ระบบการสะสม: แคโทด MF สปัตเตอร์, แหล่งจ่ายไฟ MF, ไบอัสพาวเวอร์ซัพพลายไอออนแหล่งสำหรับตัวเลือก
พรีซิชั่นรัด PVD เครื่องชุบฟิล์มบางประสิทธิภาพ Machin
1. ความดันสูญญากาศขั้นสูง: ดีกว่า 5.0 × 10 - 6 Torr
2. ความดันสูญญากาศในการใช้งาน: 1.0 × 10 - 4 Torr
3. เวลาสูบน้ำ: จาก 1 atm ถึง 1.0 × 10 - 4 Torr≤ 3 นาที (อุณหภูมิห้อง, แห้ง, ห้องสะอาดและว่างเปล่า)
4. วัสดุ Metalizing (สปัตเตอร์ + Arc ระเหย): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, ฯลฯ
5. รูปแบบการดำเนินงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง
ความแม่นยำรัด PVD ข้อมูลจำเพาะเทคนิคการชุบฟิล์มบาง
MODEL | RTAC1250-SPMF | ||||||
เทคโนโลยี | MF Magnetron Sputtering + การชุบไอออน | ||||||
วัสดุ | สแตนเลส (S304) | ||||||
ขนาดห้อง | Φ1250 * H1250mm | ||||||
ประเภทห้อง | รูปทรงกระบอกแนวตั้ง 1 ประตู | ||||||
ระบบการแยก | ออกแบบมาโดยเฉพาะสำหรับการสะสมฟิล์มสีดำบาง ๆ | ||||||
วัสดุการฝาก | อลูมิเนียม, เงิน, ทองแดง, โครม, สแตนเลส, นิกเกิล | ||||||
แหล่งเงินฝาก | 2 ชุด MF เป้าหมายกระบอกสปัตเตอร์ + 8 แหล่ง Cathodic Arc Steered + แหล่งไอออนสำหรับตัวเลือก | ||||||
ก๊าซ | MFC- 4 วิธี, Ar, N2, O2, C2H2 | ||||||
ควบคุม | PLC (Programmable Logic Controller) + | ||||||
ระบบปั๊ม | SV300B - 1 ชุด (เลย์โบลด์) | ||||||
WAU1001 - 1 ชุด (เลย์โบลด์) | |||||||
D60T- 1 ชุด (เลย์โบลด์) | |||||||
ปั๊มโมเลกุลโมเลกุล: 2 * F-400/3500 | |||||||
การรักษาก่อน | แหล่งจ่ายไฟมีอคติ: 1 * 36 กิโลวัตต์ | ||||||
ระบบความปลอดภัย | ความปลอดภัยเชื่อมต่อกันมากมายเพื่อปกป้องผู้ปฏิบัติงาน | ||||||
COOLING | น้ำเย็น | ||||||
พลังงานไฟฟ้า | 480V / 3 phases / 60HZ (สอดคล้องกับ USA) | ||||||
460V / 3 phases / 50HZ (สอดคล้องกับข้อกำหนดของเอเชีย) | |||||||
380V / 3 เฟส / 50HZ (สอดคล้องกับ EU-CE) | |||||||
รอยเท้า | L3000 * * * * * * * * W3000 H2000mm | ||||||
น้ำหนักรวม | 7.0 T | ||||||
รอยเท้า | (L * W * H) 5,000 * 4000 * 4000 MM | ||||||
รอบเวลา | 30 ~ 40 นาที (ขึ้นอยู่กับวัสดุพื้นผิว เรขาคณิตของพื้นผิวและสภาพแวดล้อม) | ||||||
POWER MAX .. | 155 กิโลวัตต์ | ||||||
พลังงานเฉลี่ย การบริโภค (ไปอีกประมาณ) | 75 กิโลวัตต์ |
ขนาดเครื่องที่กำหนดเองนั้นยังมีอยู่ตามผลิตภัณฑ์ที่ต้องการ
กรุณาติดต่อเราสำหรับรายละเอียดเพิ่มเติม Royal Technology ได้รับเกียรติให้บริการโซลูชั่นการเคลือบแบบครบวงจร
