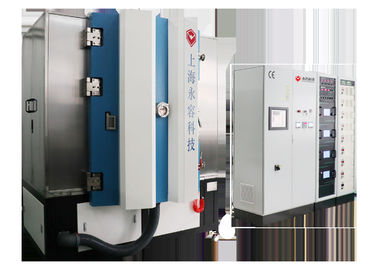

DPC เซรามิก PCB / อลูมินาออกไซด์ (Al2O3) PCB, อลูมิเนียมไนไตรด์ (AIN) PCB ชุบทองแดงโดย PVD
The DPC process- Direct Plating Copper is an advanced coating technology applied with LED, semiconductor, electronic industries. กระบวนการ DPC - Direct Plating Copper เป็นเทคโนโลยีการเคลือบขั้นสูงที่ใช้กับ LED, เซมิคอนดักเตอร์, อุตสาหกรรมอิเล็กทรอนิกส์ One typical application is Ceramic Radiating Substrate. แอปพลิเคชั่นทั่วไปคือ Ceramic Radiating Substrate Cooper conductive film deposition on Aluminum Oxide (Al2O3), AlN substrates by PVD vacuum sputtering technology, compared with traditional manufacturing methods: DBC LTCC HTCC, much lower production cost is its high feature. การเคลือบฟิล์มนำไฟฟ้าของคูเปอร์บนอะลูมิเนียมออกไซด์ (Al2O3), พื้นผิว AlN ด้วยเทคโนโลยีสปัตเตอร์สูญญากาศ PVD เมื่อเปรียบเทียบกับวิธีการผลิตแบบดั้งเดิม: DBC LTCC HTCC ต้นทุนการผลิตที่ต่ำกว่ามากเป็นคุณสมบัติที่สูง
ทีมเทคโนโลยีของรอยัลร่วมมือกับลูกค้าของเราในการพัฒนากระบวนการ DPC ให้ประสบความสำเร็จด้วยเทคโนโลยีการสปัตเตอร์ PVD
การใช้งานของ DPC:
ช่อง HBLED
พื้นผิวสำหรับเซลล์แสงอาทิตย์
บรรจุภัณฑ์สารกึ่งตัวนำไฟฟ้ารวมถึงการควบคุมมอเตอร์ยานยนต์
ไฮบริดและไฟฟ้าอิเล็กทรอนิกส์การจัดการพลังงานรถยนต์
แพ็คเกจสำหรับ RF
อุปกรณ์ไมโครเวฟ
ข้อดีทางเทคนิค:
ระบบ DPCS1215 + Sputtering ได้รับการอัพเกรดตามรุ่น ASC1215 ดั้งเดิมระบบใหม่ล่าสุดมีข้อดีหลายประการ:
กระบวนการที่มีประสิทธิภาพสูงกว่า:
1. การเคลือบสองด้านสามารถใช้ได้โดยการออกแบบการติดตั้งการหมุนเวียน;
2. หน้าแปลนระนาบแคโทดมาตรฐานสูงถึง 8 สำหรับหลายแหล่ง
3. ความจุสูงถึง 2.2 ㎡ชิปเซรามิกต่อรอบ

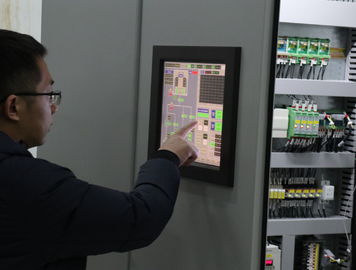

4. ระบบอัตโนมัติอย่างเต็มที่ PLC + หน้าจอสัมผัสระบบควบคุมแบบสัมผัสเดียว
ลดต้นทุนการผลิต:
1. พร้อมกับปั๊มโมเลกุลแม่เหล็กระงับ 2 เวลาเริ่มต้นอย่างรวดเร็วบำรุงรักษาฟรี
2. พลังงานความร้อนสูงสุด
3. รูปทรงแปดเหลี่ยมของห้องเพื่อการใช้พื้นที่ที่เหมาะสมสูงสุดถึง 8 ส่วนโค้งและแคโทดสปัตเตอร์ 4 อันเพื่อการเคลือบที่รวดเร็ว
ประสิทธิภาพ
1. ความดันสูญญากาศที่ดีที่สุด: ดีกว่า 5.0 × 10-6 Torr
2. ความดันสูญญากาศในการใช้งาน: 1.0 × 10-4 Torr
3. เวลาสูบน้ำ: จาก 1 atm ถึง 1.0 × 10-4 Torr≤ 3 นาที (อุณหภูมิห้อง, แห้ง, ห้องสะอาดและว่างเปล่า)
4. วัสดุ Metalizing (สปัตเตอร์ + Arc ระเหย): Ni, Cu, Ag, Au, Ti, Zr, Cr ฯลฯ
5. รุ่นการทำงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง
| ลักษณะ | DPC1215 + |
| ความสูงของห้อง (มม.) | 1500 |
| ความกว้างประตู x สูง (มม.) | 1200 x 1200 |
| หน้าจอติดตั้งแคโทดแบบสปัตเตอร์ | 4 |
| หน้าแปลนการติดตั้งแหล่งกำเนิดไอออน | 1 |
| หน้าแปลนติดตั้ง Arc Cathodes | 8 |
| ดาวเทียม (มม.) | 16 x Φ120 |
| พัลส์อคติพลังงาน (KW) | 36 |
| สปัตเตอร์พลังงาน (KW) | DC36 + MF36 |
| อาร์คไฟฟ้า (KW) | 8 x 5 |
| ไอออนแหล่งพลังงาน (KW) | 5 |
| พลังงานความร้อน (KW) | 18 |
| เคลือบที่มีประสิทธิภาพสูง (มม.) | 1020 |
| ปั๊มโมเลกุลแม่เหล็กระงับ | 2 x 3300 L / S |
| ปั๊มราก | 1 x 1,000m³ / h |
| ปั๊มใบพัดหมุน | 1 x 300m³ / ชั่วโมง |
| โฮลดิ้งปั๊ม |
1 x 60m³ / ชั่วโมง
|
| ความจุ | 2.2 ㎡ |
แบบ
ภาพประกอบการออกแบบ 3D
ไม่ว่าคุณกำลังมองหาโซลูชั่นการเคลือบแบบครบวงจรสำหรับ Ceramic PBC หรือผลิตภัณฑ์สำเร็จรูป กรุณาติดต่อเราสำหรับรายละเอียดเพิ่มเติม Royal Technology ได้รับเกียรติให้บริการโซลูชั่นการเคลือบแบบครบวงจร
