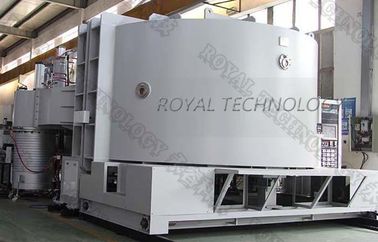

อะคริลิค PVD Chrome Metallizing Machine, อะคริลิคเพชรอลูมิเนียมเครื่องเคลือบ pvd
สรุป: ระบบ metalizing RTEP3617 PVD Chrome ได้รับการปรับแต่งออกแบบและผลิตสำหรับการสะสมแผ่นฟิล์มสะท้อนแสงรถยนต์
ด้วยเทคโนโลยีการระเหยด้วยความร้อน PVD ซึ่งเคลือบฟิล์มสะท้อนแสงสูงบาง ๆ บนพื้นผิว PMMA (อะคริลิค) ให้ชั้นเคลือบที่โดดเด่นดังต่อไปนี้: ในเวลากลางวันสัญลักษณ์สัญลักษณ์ดูเหมือนโลหะแข็ง ในขณะที่ในเวลากลางคืนพวกเขาจะสว่าง (ติดตั้งไฟ LED ภายใน) จากมุมมองด้านหน้าด้านหลังและด้านข้าง
ประเภท:
คุณสมบัติ การออกแบบ :
ข้อกำหนดทางเทคนิค:
1. ความดันสูญญากาศที่ดีที่สุด: ดีกว่า 5.0 × 10 - 6 Torr
2. ความดันสูญญากาศในการใช้งาน: 1.0 × 10 - 4 Torr
3. สูบน้ำเวลา: จาก 1 atm ถึง 1.0 × 10 - 4 Torr≤3นาที (อุณหภูมิห้องแห้งห้องสะอาดและว่างเปล่า)
4. วัสดุ metalizing (การระเหย): Al, Cr, Sn, Ti, SS, Cu … ฯลฯ
5. รุ่นการทำงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง

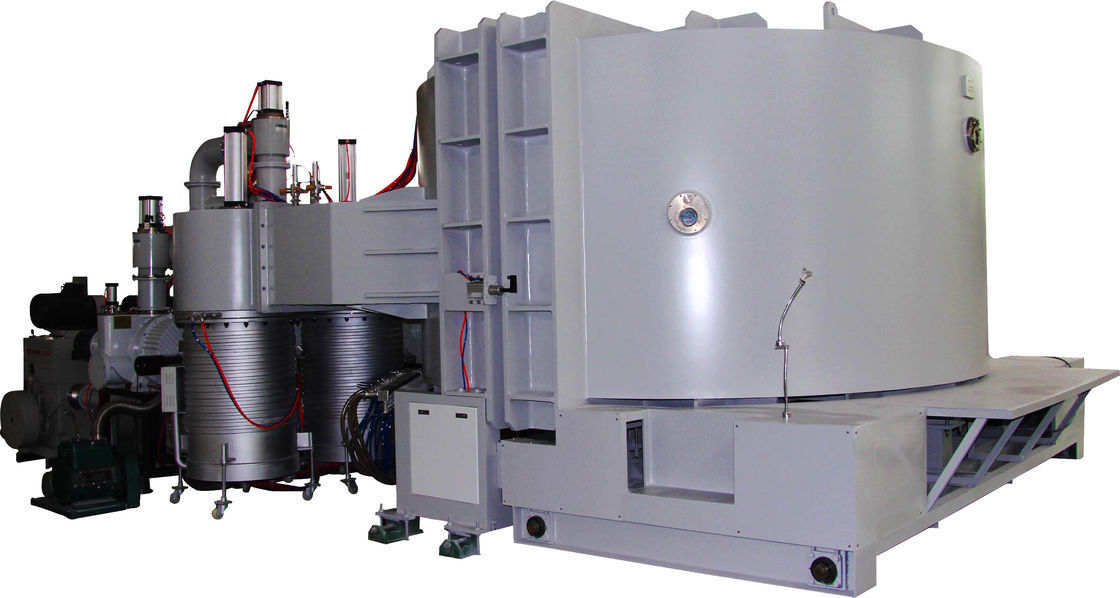

เครื่องเคลือบสูญญากาศมีระบบเสร็จสมบูรณ์ที่สำคัญด้านล่าง:
1. ห้องสูญญากาศ
1.1 ขนาด: เส้นผ่านศูนย์กลางด้านใน: 2,500 มม
ความสูงด้านใน: 2,500 มม
1.2 วัสดุ: ห้องสุญญากาศ: เหล็กกล้าอ่อน SS41
ประตูและหน้าแปลน: เหล็กกล้าอ่อน SS41
โครงสร้างห้องเสริมสร้าง: เหล็กอ่อน SS41 ด้วยการรักษาพื้นผิวทาสี
แชสซีแชมเบอร์ SS41 เหล็กอ่อนพร้อมการทาสีผิวสำเร็จ
1.3 โล่การระเหย: SUS304
1.4 หน้าต่างดู: ที่ประตูห้อง
1.5 วาล์วสุญญากาศสำหรับระบายห้อง (รวมถึงตัวเก็บเสียง)
1.6 ประตู: เหล็กอ่อน SS41
2. ระบบปั๊มสุญญากาศแบบหยาบ (ชุดสำรองปั๊ม)
3. ระบบปั๊มสูญญากาศสูง (ปั๊มกระจาย + อุปกรณ์ดักเย็น)
4. การควบคุมไฟฟ้าและระบบปฏิบัติการ - PLC + หน้าจอสัมผัส
4.1 วงจรหลัก: สวิตช์เบรกเกอร์แบบไม่มีฟิวส์, สวิตช์แม่เหล็กไฟฟ้า, C / T เป็นชนิดอนุกรม
4.2 พลังการระเหย
4.3 ระบบควบคุมการระเหย
4.4 ระบบปฏิบัติการ: หน้าจอสัมผัส + PLC, การควบคุมสูตรและบันทึกข้อมูล, ปิดอัตโนมัติ, การอพยพอัตโนมัติ, การเคลือบอัตโนมัติ
4.5 ระบบวัดความดันสุญญากาศ
เกจสูญญากาศ: Pirani + เกจวัด
เครื่องวัดอุณหภูมิ: 760 Torr ~ 5 * 10 - 4 Torr
4.6 ระบบเตือนภัย: แรงดันอากาศอัด, ระบายความร้อนด้วยน้ำ, การทำงานผิดพลาด
4.7 ตัวบ่งชี้พลังงานไฟฟ้า: ไฟแสดงสถานะแรงดันไฟฟ้าและไฟกระแสโหลด
5 . ระบบการสะสม
5.1 แหล่งที่มาของการระเหยไส้หลอดทังสเตน
5.2 สาย Cr / Al
6. ระบบย่อย
6.1 ระบบควบคุมวาล์วอัดอากาศ
6.2 ระบบน้ำหล่อเย็น: ท่อน้ำไหลและระบบสวิทช์วาล์ว
6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump สำหรับตัวเลือก
7. สภาพแวดล้อมการทำงาน
อัดอากาศ: 5 ~ 8kg / cm2
น้ำหล่อเย็น: อุณหภูมิของน้ำ: 20 ~ 25 ℃, 200 ลิตร / นาที
แรงดันน้ำ: 2 ~ 3 กก. / ซม. 2,
พลังงาน: 3 เฟส 380V 50Hz (60Hz), 150kVA
พื้นที่ติดตั้ง: (L * W * H) 6300 * 5600 * 3500 มม
ไอเสีย: Vent สำหรับปั๊มเชิงกล
แนะนำให้ทำความสะอาดห้องพัก
เทคโนโลยีของรอยัลได้พัฒนาและสร้างซัพพลายเชนทั้งหมดสำหรับบริการทำโลโก้ Metalized PVD board จากการออกแบบแม่พิมพ์และการผลิตกระบวนการขึ้นรูปสูญญากาศความร้อนฐานบ่ม UV / สารเคลือบผิวด้านบน PVD chroming metalizing จนถึงการประกอบหลอดไฟ LED เราสามารถให้บริการเคลือบแบบครบวงจร
