ป้องกันการเกิด Oxidization Vacuum Deposition Machine สำหรับ Reflectors แสงยานยนต์
1 ชุด
MOQ
negotiable
ราคา
Prevent Oxidization Vacuum Deposition Machine For Automotive Lighting Reflectors
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลพื้นฐาน
สถานที่กำเนิด: ทำในประเทศจีน
ชื่อแบรนด์: ROYAL
ได้รับการรับรอง: CE
หมายเลขรุ่น: RTEP
แสงสูง:

thermal evaporation unit

,

thermal evaporation equipment

การชำระเงิน
รายละเอียดการบรรจุ: มาตรฐานการส่งออกบรรจุในกล่อง / กล่องใหม่เหมาะสำหรับการขนส่งทางทะเล / ทางอากาศในระยะทางไกลและการขนส่ง
เวลาการส่งมอบ: 8 ~ 12 สัปดาห์
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 12 ชุดต่อเดือน
ข้อมูลจำเพาะ
ห้อง: วางแนวแนวตั้ง 2 ประตู
ที่มาของการสะสม: ไส้หลอดทังสเตนบอร์ดทังสเตนตะกร้าทังสเตนเบ้าหลอมเป็นต้น
วัสดุสะสม: Tin Sn, อลูมิเนียม, ทอง, เงิน, โครเมียม, ทองแดง, อินเดียม, อินเดียมดีบุกออกไซด์, นิกเกิล
แอพพลิเคชัน: ผลิตภัณฑ์พลาสติก, เครื่องทองแดง, เฟอร์นิเจอร์, แดชบอร์ด, ลูกบิด, ปุ่ม, แผ่น, เครื่องประดับแฟชั่นและเ
ที่ตั้งโรงงาน: เมืองเซี่ยงไฮ้ ประเทศจีน
บริการทั่วโลก: Poland - Europe; โปแลนด์ - ยุโรป; Iran- West Asia & Middle East, Turkey, India,
บริการทั่วโลก: Poland - Europe; โปแลนด์ - ยุโรป; Iran- West Asia & Middle East, Turkey, India,
บริการทั่วโลก: Poland - Europe; โปแลนด์ - ยุโรป; Iran- West Asia & Middle East, Turkey, India,
บริการฝึกอบรม: การทำงานของเครื่องจักร บำรุงรักษา กระบวนการเคลือบ สูตร โปรแกรม
การรับประกัน: การรับประกันแบบจำกัด 1 ปี ฟรีตลอดอายุการใช้งานสำหรับเครื่อง
การรับประกัน: การรับประกันแบบจำกัด 1 ปี ฟรีตลอดอายุการใช้งานสำหรับเครื่อง
OEM & ODM: พร้อมให้บริการ เราสนับสนุนการออกแบบและการผลิตตามสั่ง
OEM & ODM: พร้อมให้บริการ เราสนับสนุนการออกแบบและการผลิตตามสั่ง
รายละเอียดสินค้า

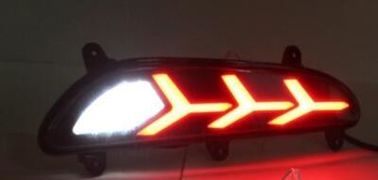

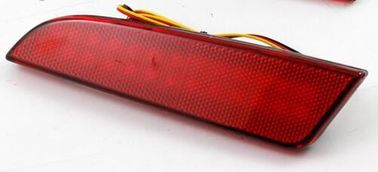

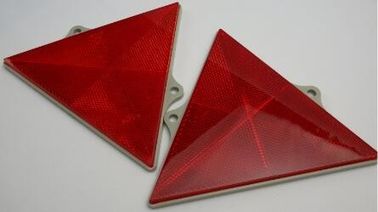

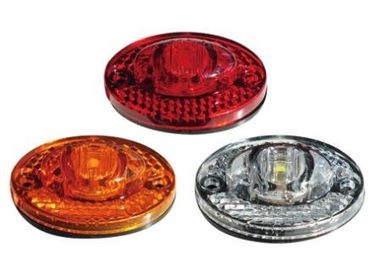

ตัวสะท้อนแสงยานยนต์ PVD Coating, การระเหยของดีบุกระเหยจากสุญญากาศเพื่อป้องกันการเกิดออกซิเดชั่น

2 เครื่องดูดฝุ่นแบบแนวตั้ง

สรุป:

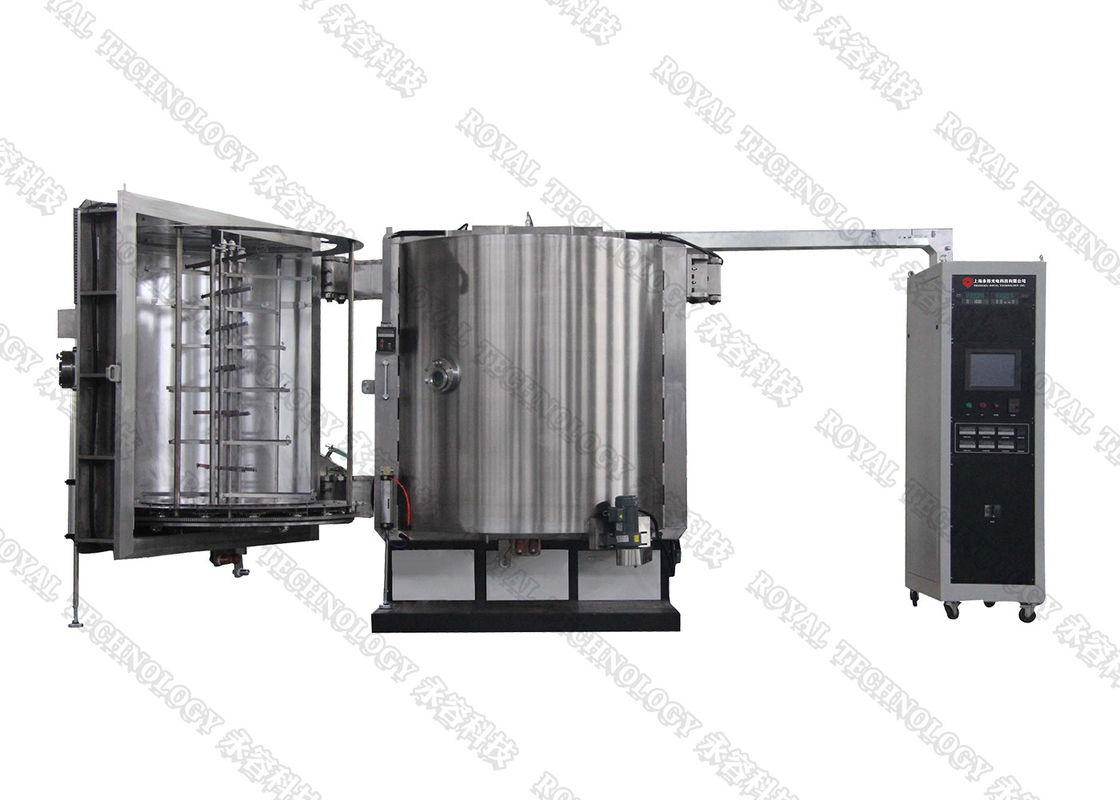

เครื่องรีดโลหะสูญญากาศ PVD แบบแนวตั้ง 2 ประตูรุ่น RTEP1616 เป็นแบบมาตรฐานที่พัฒนาขึ้นเมื่อ 8 ปีก่อน สูญญากาศการระเหยความร้อน Coater ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์สะท้อนแสงยานยนต์, โลโก้รถ chroming; เสียงและผลิตภัณฑ์โครงสร้างต่างๆของ 3D เช่นกล้องคอมพิวเตอร์สมาร์ทโฟนนาฬิกาและนาฬิกาของเล่นและผลิตภัณฑ์กีฬาเครื่องใช้บนโต๊ะอาหารเครื่องสุขภัณฑ์อุตสาหกรรมทางการแพทย์ TPU ABS PC พีซี PVC ฟิล์ม PET ไนลอนโลหะผสม แก้วเซรามิคเป็นต้น

เทคโนโลยี:

PVD (Physical Vapor Deposition) กระบวนการ "Resistant Evaporation Depositing" เป็นเทคโนโลยีการเคลือบขั้นสูงเพื่อทดแทนวิธีการรักษาผิวด้วยไฟฟ้าแบบดั้งเดิม แหล่งการระเหย: ด้วยเส้นใยทังสเตน, ตะกร้า, เรือและเบ้าหลอมอื่น ๆ โดยใช้วัสดุทนความร้อนที่มีจุดหลอมเหลวต่ำกว่าโลหะทังสเตน: สาย Al / Cr / Ag / Cu เป็นต้น
1. เคลือบตกแต่ง: ABS, PP, PC, PET, PMMA เพื่อฝากฟิล์มบาง ๆ สะท้อนแสงสูงเช่นการเคลือบบนของเล่นแฟชั่นและบริโภคเครื่องประดับเครื่องประดับของตกแต่งต้นคริสต์มาสลูกบอลปุ่มรองเท้ากระจก
2. การเคลือบผิวหน้าที่ใช้งาน: ชั้นป้องกัน: เคลือบ ZrO2 บนใบมีดสำหรับฉนวนกันความร้อน AlxOx, ชั้นป้องกัน HMDSO, EMI และ NCVM บนอุปกรณ์อิเล็กทรอนิกส์
การเคลือบป้องกันแสงสะท้อน (ฟิล์ม AF), ตัวกรองแสง, ตัวกรองสี, กล้องโทรทรรศน์, กล้องถ่ายภาพ, กล้องจุลทรรศน์และกล้องดิจิตอล

ข้อดีของ PVD Vacuum Metallizing:
เสร็จสิ้นการฝากโดยใช้กระบวนการสีเขียวที่เป็นมิตรกับสิ่งแวดล้อม
สีสะท้อนแสงสูงสดใสและสดใส
ผลิตปริมาณมากต้นทุนต่ำโซลูชันที่เหมาะสำหรับความต้องการในการผลิตขนาดใหญ่

ประเภท:

  • แนวตั้ง, กระบอก, โครงสร้างแบบ 2 ประตู, ด้านหน้าเปิด


คุณสมบัติ การออกแบบ :

  • เครื่องโครงสร้างแบบ 2 ประตูสำหรับการโหลดที่เป็นอิสระ
  • การออกแบบโครงสร้างที่แข็งแรงและการกำหนดค่าที่มีคุณภาพสูง
  • PLC + ระบบการทำงานของระบบสัมผัสหน้าจอโดยอัตโนมัติ / ควบคุมด้วยตนเอง
  • ระบบอพยพสูญญากาศได้อย่างรวดเร็ว
  • ออกแบบโครงสร้างหมุน Carousel แบบพิเศษเพื่อการโหลด / อัพโหลดได้ง่าย
  • ง่ายต่อการเข้าถึงสภาพแวดล้อมในการทำงานสำหรับการบำรุงรักษา



ข้อกำหนดทางเทคนิค:

  • ประสิทธิภาพ

1. แรงดันสูญญากาศสูงสุด: ดีกว่า 5.0 × 10 -6 Torr
2. ใช้ความดันสูญญากาศ: 1.0 × 10 -4 Torr.
3. สูบน้ำลงเวลา: ตั้งแต่ 1 atm ไปจนถึง 1.0 x 10 -4 Torr≤3นาที (อุณหภูมิห้องแห้งและสะอาด)
4. วัสดุที่ทำให้เกิดการระเหย (metaping): Al, Cr, Sn, Ti, SS, Cu ... เป็นต้น
5. รูปแบบการดำเนินงาน: เต็มอัตโนมัติ / กึ่งอัตโนมัติ / ด้วยตนเอง

  • โครงสร้าง

เครื่องเคลือบสูญญากาศประกอบด้วยระบบที่สมบูรณ์แบบที่ระบุด้านล่าง:
1. ห้องสุญญากาศ
1.1 ขนาด: เส้นผ่านศูนย์กลางภายใน 1600 มม
ความสูงภายใน: 1600 มม
1.2 วัสดุ: สูญญากาศ SUS304 (SS41 เหล็กอ่อนสำหรับตัวเลือก)
ประตูและครีบ SUS304 (เหล็กอ่อน SS41 สำหรับตัวเลือก)
หอเสริมโครงสร้าง: เหล็กกล้าไร้สนิม SS41 มีการทาสีผิวเคลือบ
แชสซีแชสซีเหล็กกล้าไร้สนิม SS41 ที่มีการทาสีผิวเคลือบ
1.3 Evaporation Shield: SUS304
1.4 หน้าต่างดู: บนประตูห้อง
1.5 วาล์วระบายอากาศสูญญากาศ (รวมทั้งตัวกั้น)
1.6 ประตู: วัสดุ SUS304

2. ปั๊มสูญญากาศแบบรูจิ่ง (ชุดปั๊มสำรอง)

3. ระบบปั๊มสูญญากาศสูง (Diffusion Pump + อุปกรณ์ดักจับความเย็น)

4. ระบบควบคุมและปฏิบัติการไฟฟ้า - PLC + Touch Screen

4.1 วงจรหลัก: ไม่มีสวิตช์เครื่องฟิวส์, สวิทช์แม่เหล็กไฟฟ้า, C / T ในชุดข้อมูล

4.2 พลังงานการระเหย: 35kVA

4.3 ระบบควบคุมการระเหย

4.4 ระบบปฏิบัติการ: Touch Screen + PLC, ควบคุมสูตรและบันทึกข้อมูล, ปิดอัตโนมัติ, การอพยพอัตโนมัติ, เคลือบด้วยระบบอัตโนมัติ

4.5 ระบบวัดแรงดันสูญญากาศ

เครื่องวัดสุญญากาศ: Pirani + Penning gauge

เครื่องวัดอุณหภูมิ: 760 แรงบิด ~ 5 * 10 -4 แรง บิด

4.6 ระบบเตือนภัย: แรงดันลมอัด, การไหลของน้ำหล่อเย็น, การทำงานผิดพลาด

4.7 ตัวบ่งชี้กระแสไฟ: ไฟแสดงสถานะแรงดันและตัวบ่งชี้กระแสโหลด

5 . Deposition System
5.1 แหล่งการระเหยของแสงทังสเตน
5.2 วัสดุการระเหยความร้อน: สาย, แหวน, แท่ง ฯลฯ

6. ระบบย่อย

6.1 ระบบควบคุมแรงดันลมแบบกดลม

6.2 ระบบน้ำหล่อเย็น: ท่อน้ำไหลและระบบวาล์วสวิตช์

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump สำหรับตัวเลือก

  • RTEP1616 รูปแบบเครื่อง วัด สุญญากาศ


  • สภาพแวดล้อมในการทำงาน

เครื่องอัดอากาศ: 5 ~ 8kg / cm2

น้ำหล่อเย็น: น้ำในอุณหภูมิ: 20 ~ 25 ℃, 200 ลิตร / นาที,
ความดันน้ำ: 2 ~ 3 กก. / ซม.

กำลังไฟ: 3 เฟส 380V 50Hz (60Hz), 140kVA

พื้นที่ติดตั้ง: (L * W * H) 6500 * 5500 * 2700 มม
ท่อไอเสีย: ระบายอากาศสำหรับปั๊มกล



อื่น ๆ 2 ประตูแบบสุญญากาศ Metallizing Equipmen รุ่น t:

รุ่น

ขนาด (mm)
ภายในห้อง

Substrate Jigs (จำนวน) กำลังการระเหย (kVA) Plasma (kVA) รอบเวลา พลังงานไฟฟ้า
RTEP1012 Φ1000xH1200 6,8,10 20 7 10 '~ 15' ขึ้นอยู่กับผลิตภัณฑ์ 3Phase / AC380V, 50HZ
3Ph, 220 ถึง 440V, 60HZ
RTEP1416 Φ1400xH1600 6, 8,16 30 7
RTEP1418 Φ1400xH1800 6,16 35 10
RTEP1616 Φ1600xH1600 8.16 35 10
RTEP1618 Φ1600xH1800 8.16 35 10
RTEP1820 Φ1800xH2000 6 40 10
RTEP2022 Φ2000xH2200 10,12,16 40 10







กรุณาติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติอย่างยิ่งที่ได้มอบโซลูชั่นการเคลือบทั้งหมด
