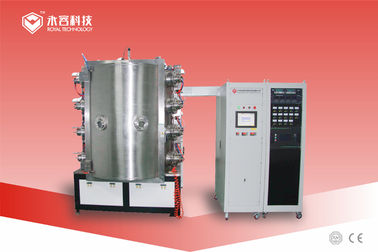

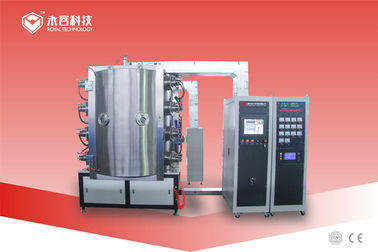

เครื่องชุบ / เคลือบ PVD ไอออน, เครื่องเคลือบฟิล์มบาง
การประยุกต์ใช้
มันสามารถใช้ในการเคลือบฟิล์มโลหะไทเทเนียมไนไตรด์ไทเทเนียมคาร์ไบด์และเซอร์โคเนียมไนไตรด์โครเมียมไนไตรด์และไทเทเนียมนิกเกิลโครเมียมทองแดงและฟิล์มสารประกอบอื่น ๆ ฟิล์มแข็งหลายชั้นฟิล์มไทเทเนียมเจือด้วยไนโตรเจนและ ฟิล์มโลหะผสม (TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3 และฟิล์มตกแต่งอื่น ๆ ฯลฯ ) และในเวลาอันสั้นมากที่จะเสร็จสิ้นกระบวนการตัดเฉือนทั้งหมดมันเป็นอุปกรณ์เคลือบอเนกประสงค์ที่มีประสิทธิภาพสูง
เครื่องนี้ถูกใช้อย่างกว้างขวางในด้านการเคลือบตกแต่งสำหรับสแตนเลส, กระเบื้องเซรามิก / ถ้วย, คอมพิวเตอร์, โทรศัพท์มือถือ, นาฬิกาและเครื่องประดับ, สุขาภิบาล, เครื่องใช้ในบ้าน, ผลิตภัณฑ์โรงแรม ฯลฯ
คุณสมบัติ
มันมีงานที่เชื่อถือได้, การทำซ้ำและความสม่ำเสมอที่ดี, อัตราการสะสมอย่างรวดเร็ว, การยึดเกาะสูง, ฟิล์มละเอียด ฯลฯ ฟิล์มเคลือบมีความหนาแน่นและความแข็งที่มีค่าสัมประสิทธิ์แรงเสียดทานต่ำเพื่อให้เรียบของพื้นผิวชิ้นงานเดิม ทำลายและตก
อุปกรณ์ทำให้ระบบอัตโนมัติเต็มรูปแบบของเทคโนโลยีการเคลือบเป็นจริงใช้เทคนิคการเคลือบสูญญากาศเพื่อเคลือบบนพื้นผิวของวัสดุฐานมันมีคุณสมบัติของต้นทุนต่ำอัตราคุณสมบัติสูงการคุ้มครองสิ่งแวดล้อมสีเขียว ฯลฯ
รุ่นเครื่องเคลือบฟิล์มบาง
แบบ |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
ห้องขนาดภายใน | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
ประเภทแหล่งจ่ายไฟ | แหล่งจ่ายไฟอาร์ค, แหล่งจ่ายไส้หลอด, แหล่งจ่ายไฟพัลส์ | ||||||||
โครงสร้างของห้องสุญญากาศ | โครงสร้างประตูหน้าแนวตั้ง, ระบบระบายอากาศด้านหลังและห้องระบายความร้อนด้วยน้ำสองชั้น | ||||||||
วัสดุของห้องสูญญากาศ | สแตนเลส 304 / 316L | ||||||||
สูญญากาศที่ดีที่สุด | 6.0x10-4Pa (ขนถ่ายทำความสะอาดห้องอบแห้ง) | ||||||||
ความเร็วปั๊มสูญญากาศ | จากบรรยากาศเป็น 8.0 * 10-3Pa ≤15นาที | ||||||||
ระบบปั๊มสูญญากาศ | ปั๊มกระจายหรือโมเลกุลปั๊ม + ปั๊มราก + ปั๊มกล + ปั๊มโฮลดิ้ง (รุ่นเฉพาะสามารถเลือกได้ตามความต้องการของลูกค้า) |
||||||||
แหล่งอาร์ค | 6 หน่วยหรือ 8 หน่วย |
8 หน่วยหรือ 10 หน่วย |
10 หน่วยหรือ 12 หน่วย |
14 หน่วยหรือ 16 หน่วย |
16 หน่วยหรือ 18 หน่วย |
||||
แหล่งจ่ายไฟไบแอส | 20KW / ชุด | 20KW / ชุด | 30KW / ชุด | 40KW / ชุด | 50KW / ชุด | ||||
รูปแบบการขับขี่ | การปฏิวัติและการหมุนของดาวเคราะห์การควบคุมความเร็วความถี่ตัวแปร (ควบคุมและปรับได้) |
||||||||
ระบบทำความร้อน | สามารถควบคุมและปรับได้จากอุณหภูมิห้องถึง 450 ° C (การควบคุมอุณหภูมิ PID) |
||||||||
เอ็มเอฟ | 3-path หรือ 4-path กระบวนการควบคุมการไหลของก๊าซและระบบการแสดงผลระบบการคัดเลือกก๊าซอัตโนมัติ | ||||||||
ระบบระบายความร้อน | โหมดระบายความร้อนไหลเวียนของน้ำ, หอหล่อเย็นหรือเครื่องทำน้ำเย็นอุตสาหกรรมหรือระบบระบายความร้อนลึก(ให้บริการโดยลูกค้า) | ||||||||
โหมดควบคุม | โหมดการรวมด้วยตนเอง / อัตโนมัติการใช้งานหน้าจอสัมผัสการควบคุม PLC หรือคอมพิวเตอร์ | ||||||||
พลังงานทั้งหมด | 30KW | 35kW | 45KW | 60KW | 75KW | ||||
ปลุกและป้องกัน | สัญญาณเตือนการขาดแคลนน้ำ, กระแสเกินและแรงดันไฟฟ้าเกิน, วงจรเปิดและสภาวะผิดปกติอื่น ๆ ของปั๊ม, เป้าหมายและอื่น ๆ และดำเนินมาตรการป้องกันที่เกี่ยวข้องและฟังก์ชั่นเชื่อมต่อไฟฟ้า | ||||||||
พื้นที่อุปกรณ์ | W2.5m * L3.5m | w3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
พารามิเตอร์ทางเทคนิคอื่น ๆ | แรงดันน้ำ≥0.2MPa, อุณหภูมิของน้ำ≤25° C, ความดันอากาศ 0.5-0.8MPa | ||||||||
หมายเหตุ | การกำหนดค่าเฉพาะของอุปกรณ์เคลือบสามารถออกแบบได้ตามความต้องการของกระบวนการของผลิตภัณฑ์เคลือบผิว |
