ข้อมูลทั่วไป:
เครื่องชุบ PVD ion มีประสิทธิภาพสูงและเป็นมิตรต่อสิ่งแวดล้อม 100% ซึ่งจะสร้างสีต่างๆให้กับผลิตภัณฑ์โดยเป้าหมายโลหะแข็งและก๊าซปฏิกิริยา
สูญญากาศสูญญากาศเครื่องเคลือบสูญญากาศสูงมีคุณสมบัติของการสะสมอย่างรวดเร็วอัตราการเกิดไอออไนซ์สูงการยึดเกาะที่แข็งแกร่งหยดน้อยข้อดี
แหล่งจ่ายไฟโค้งของ Cathodic มีรูปแบบ DC และ Pulsed, มีเสถียรภาพในปัจจุบัน การควบคุมกระแสไฟที่แม่นยำ

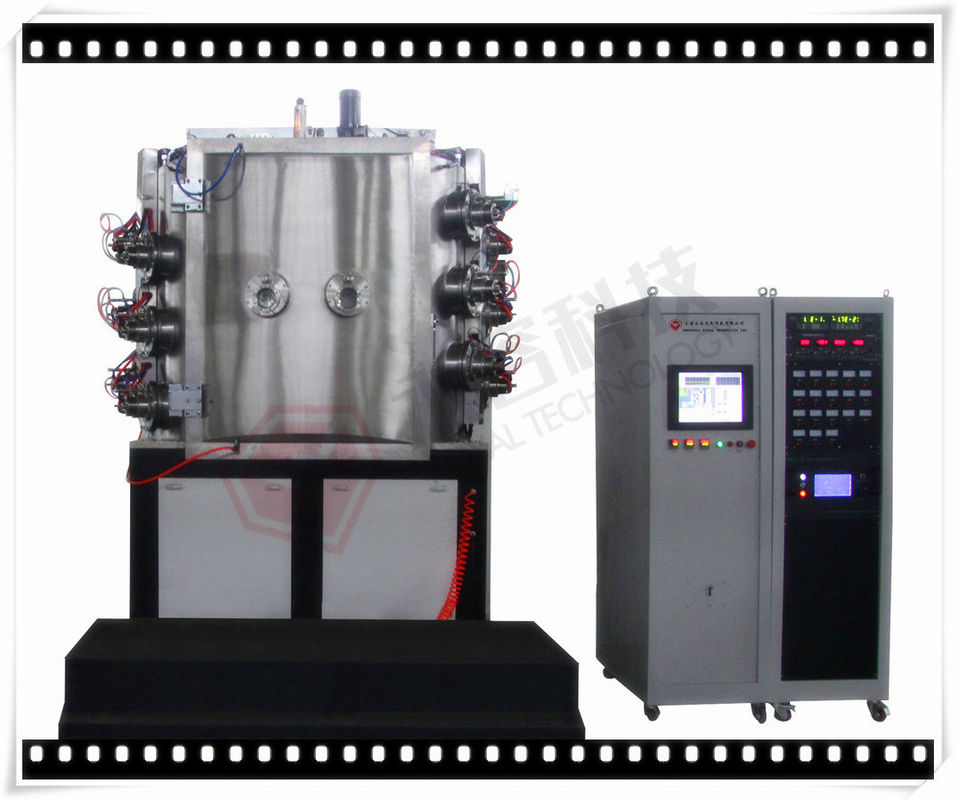

RTAC เครื่องสูญญากาศ Arc Ion เครื่องชุบ / การตกแต่งโลหะเครื่องเคลือบไอออนที่ใช้เป็นหลักในการฝาก ฟิล์มโลหะต่างๆและการเคลือบโลหะผสม, ฟิล์มหลายชั้น
2.1 โครงสร้าง: ห้องสะสม, ปั๊มสูญญากาศ, แหล่งที่มาของเส้นโค้ง, แกนและแจ็ค, โครงสร้าง jigs, ความร้อนและเย็น, น้ำและแก๊ส (การกระจาย), การควบคุมไฟฟ้าและระบบการดำเนินงาน ฯลฯ

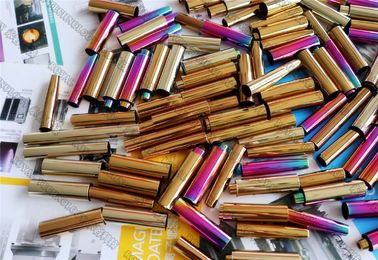

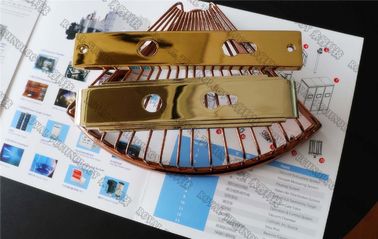

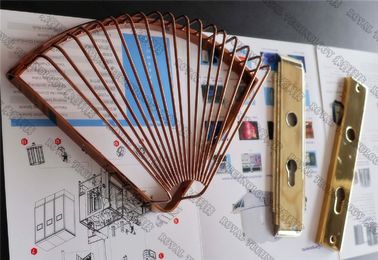

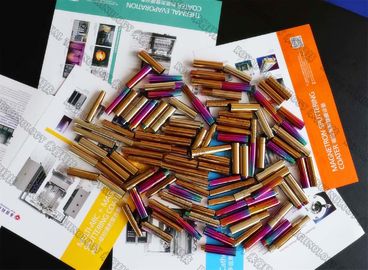

2.2 เคลือบสี: ทอง, ดำ, น้ำตาล, เทา, โครเมี่ยม ฯลฯ
2.3 คุณสมบัติการเคลือบผิว: TiN, TiC, ZrN, CrN, TiAlN มีสีสดใสยึดเกาะได้ดีและป้องกันรอยขีดข่วนได้ดีอัตราการเคลือบสีที่รวดเร็วการกระจายแสงที่ดี
รุ่นมาตรฐาน
แบบ | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
ขนาดภายในห้อง | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
ชนิดของแหล่งจ่ายไฟ | แหล่งจ่ายไฟอาร์ค, แหล่งจ่ายไฟแบบเส้นใย, แหล่งจ่ายไฟอคติแบบชีพจร | ||||||||||
โครงสร้างของห้องสูญญากาศ | โครงสร้างประตูหน้าแนวตั้งระบบระบายอากาศด้านหลังและห้องระบายความร้อนสองชั้น | ||||||||||
วัสดุของห้องสุญญากาศ | สแตนเลส 304 / 316L | ||||||||||
สูญญากาศที่ดีที่สุด | 6.0x10 -4 Pa (ขนถ่ายทำความสะอาดห้องอบแห้ง) | ||||||||||
ความเร็วสูบน้ำสูญญากาศ | จากบรรยากาศถึง 8.0 * 10 -3 Pa ≤15นาที | ||||||||||
ระบบสูบน้ำสูญญากาศ | ปั๊มกระจายแรงหรือปั๊มโมเลกุล + ปั๊มราก + ปั๊มเครื่องกล + ปั๊มโฮลดิ้ง (เฉพาะรุ่นสามารถเลือกได้ตามความต้องการของลูกค้า) | ||||||||||
แหล่งที่มาของอาร์ค | 6 หน่วยหรือ 8 ยูนิต | 8 หน่วยหรือ 10 ยูนิต | 10 หน่วยหรือ 12 ยูนิต | 14 ยูนิตหรือ 16 ยูนิต | 16 หน่วยหรือ 18 ยูนิต | ||||||
แหล่งจ่ายไฟอคติ | 20KW / ชุด | 20KW / ชุด | 30KW / ชุด | 40KW / ชุด | 50KW / ชุด | ||||||
โมเดลการขับขี่ | การปฏิวัติและการหมุนของดาวเคราะห์การควบคุมความเร็วตัวแปรความถี่ (สามารถควบคุมและปรับได้) | ||||||||||
ระบบทำความร้อน | สามารถควบคุมและปรับอุณหภูมิได้จาก 450 ° C (การควบคุมอุณหภูมิ PID) | ||||||||||
เอ็มเอฟ | ระบบควบคุมการไหลของแก๊สและระบบการแสดงผลแบบ 3 เส้นทางหรือ 4 ขั้นตอนระบบเลือกแก๊สอัตโนมัติแบบเลือกได้ | ||||||||||
ระบบระบายความร้อน | โหมดระบายความร้อนด้วยน้ำระบายความร้อนหรือหอทำความเย็นน้ำอุตสาหกรรมหรือระบบระบายความร้อนลึก (จัดทำโดยลูกค้า) | ||||||||||
โหมดควบคุม | โหมดการผสานรวมด้วยตนเอง / อัตโนมัติการทำงานของระบบสัมผัสหน้าจอการควบคุม PLC หรือคอมพิวเตอร์ | ||||||||||
กำลังไฟทั้งหมด | 30KW | 35kW | 45KW | 60KW | 75KW | ||||||
สัญญาณเตือนภัยและการป้องกัน | การขาดน้ำจากการเตือนภัยเกินกำลังกระแสและแรงดันสูงวงจรเปิดและเงื่อนไขผิดปกติอื่น ๆ ของเครื่องสูบน้ำเป้าหมายและอื่น ๆ และดำเนินมาตรการป้องกันที่เกี่ยวข้องและฟังก์ชันการเชื่อมต่อไฟฟ้า | ||||||||||
พื้นที่อุปกรณ์ | W2.5m * L3.5m | w3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
พารามิเตอร์ทางเทคนิคอื่น ๆ | แรงดันน้ำ≥0.2MPa, อุณหภูมิน้ำ≤25° C, ความดันอากาศ 0.5-0.8MPa | ||||||||||
หมายเหตุ | การกำหนดค่าเฉพาะของอุปกรณ์เคลือบสามารถออกแบบตามความต้องการของกระบวนการของผลิตภัณฑ์เคลือบ |
กรุณาติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม Royal Technology รู้สึกเป็นเกียรติอย่างยิ่งที่ได้มอบโซลูชั่นการเคลือบทั้งหมด
