PVD MF Magnetron Sputtering เครื่องเคลือบ, MF ระบบ Sputtering, TiN MF Sputtering หน่วยสะสม

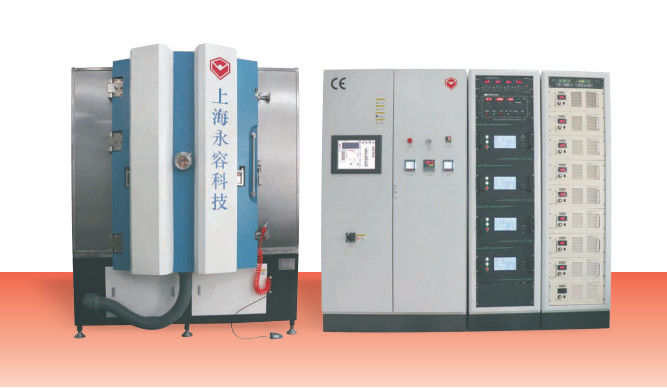

MF Mangetron Sputtering Coater RT1215-SPMF ถูกออกแบบมาสำหรับทองแดง, อลูมิเนียม, พลาสติก, แผงวงจรโลหะการชุบชั้นฟิล์ม มันสามารถควบแน่นฟิล์มนาโนบางบนพื้นผิว ยกเว้นการสปัตเตอร์ Ag มันยังสามารถฝาก Ni, Au, Ag, Al, Cr, SS316L
เครื่อง RTSP1215-MF ได้รับการติดตั้งด้วยแคโทดแบบสปัตเตอร์แบบ MF จำนวน 2 คู่บนห้องและมีแหล่งกำเนิดแอโนดเลเยอร์ไอออนจำนวน 1 ชุดสำหรับการทำความสะอาดด้วยระเบิดพลาสม่าก่อนการสะสมฟิล์ม PVD
แหล่งที่มาของไอออนเป็นต้นฉบับจาก บริษัท Gencoa คุณสมบัติ:
1. ปรับสนามแม่เหล็กให้เหมาะสมเพื่อผลิตลำแสงพลาสมาที่ปรับสมดุลที่ความดันสปัตเตอร์แบบมาตรฐาน
2. กฎระเบียบอัตโนมัติสำหรับก๊าซเพื่อรักษากระแสคงที่และแรงดันไฟฟ้า - การควบคุมอัตโนมัติหลายก๊าซ
3. แกรไฟต์แอโนดและแคโทดเพื่อปกป้องพื้นผิวจากการปนเปื้อนและให้ส่วนประกอบที่ยาวนาน
4. ฉนวนไฟฟ้ามาตรฐาน RF สำหรับแหล่งกำเนิดไอออนทั้งหมด
5. การระบายความร้อนโดยตรงของขั้วบวกและขั้วบวก - การสลับชิ้นส่วนอย่างรวดเร็ว
6. การสลับชิ้นส่วนแคโทดง่าย ๆ เพื่อให้กับดักแม่เหล็กหลายตัวสำหรับการทำงานของแรงดันไฟฟ้าต่ำหรือลำแสงที่โฟกัส
7. แหล่งจ่ายไฟควบคุมแรงดันพร้อมข้อเสนอแนะการปรับก๊าซเพื่อรักษากระแสเดียวกันตลอดเวลา

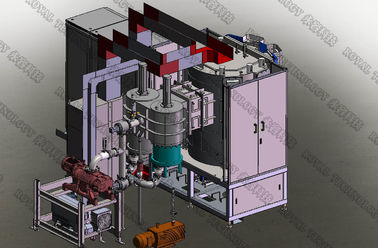

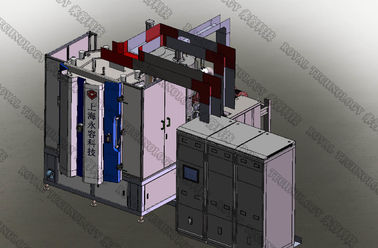

เค้าโครงอุปกรณ์เคลือบสปัตเตอร์ RTSP1215-MF MF
การใช้งานอุปกรณ์เคลือบสปัตเตอร์ RTSP1215-MF MF:

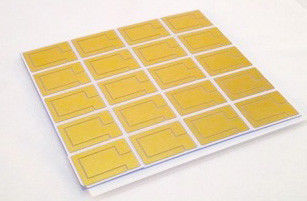

1. มีให้บริการบนพื้นผิวของ: พลาสติก, โพลีเมอร์, แก้วและแผ่นเซรามิก, สแตนเลส, แผ่นทองแดง, แผ่นอลูมิเนียม ฯลฯ
2. เพื่อสร้างภาพยนตร์นาโนเช่น: TiN, TiC, TiCN, Cr, CrC, CrN, Cu, Ag, Au, Ni, Al ฯลฯ
RT1215-SPMF MF คุณสมบัติการออกแบบอุปกรณ์เคลือบสปัตเตอร์ริ่ง:
1. การออกแบบที่แข็งแกร่งเหมาะสำหรับพื้นที่ห้อง จำกัด
2. เข้าถึงได้ง่ายสำหรับการบำรุงรักษาและซ่อมแซม
3. ระบบสูบน้ำที่รวดเร็วสำหรับผลตอบแทนสูง
4. ตู้ไฟฟ้ามาตรฐาน CE, UL มาตรฐานนอกจากนี้ยังมี
5. ฝีมือการผลิตที่ถูกต้อง
6. การ ทำงานที่มั่นคงเพื่อรับประกันการผลิตภาพยนตร์ที่มีคุณภาพสูง
สถานะการทำงานของเครื่องพ่นกระบอกหรือระนาบ MF
ข้อมูลจำเพาะอุปกรณ์เคลือบสปัตเตอริ่ง RT1215-SPMF MF:
MODEL | RT1215-SPMF |
วัสดุ | สแตนเลส (S304) |
ขนาดห้อง | Φ1200 * 1500 มม. (H) |
ประเภทห้อง | โครงสร้าง 1 ประตูแนวตั้ง |
แพคเกจปั๊มเดี่ยว | ปั๊มสุญญากาศใบพัดหมุน |
ปั๊มสุญญากาศ Roots | |
ปั้มแม่เหล็กโมเลกุล | |
ปั๊มสุญญากาศใบพัดหมุนสองขั้นตอน | |
เทคโนโลยี | MF Magnetron สปัตเตอร์แหล่งกำเนิดไอออนเชิงเส้น |
พาวเวอร์ซัพพลาย | แหล่งจ่ายไฟสปัตเตอร์ + แหล่งจ่ายไบอัส + แหล่งกำเนิดไอออน |
แหล่งเงินฝาก | 2 คู่ MF Sputtering Cathodes + แหล่งกำเนิดไอออน |
ควบคุม | PLC + Touch Screen |
ก๊าซ | เครื่องวัดอัตราการไหลของก๊าซ (Ar, N2, C2H2, O2) อาร์กอน, ไนโตรเจนและเอทไทน์, ออกซิเจน |
ระบบความปลอดภัย | ความปลอดภัยเชื่อมต่อกันมากมายเพื่อปกป้องผู้ปฏิบัติงานและอุปกรณ์ |
COOLING | น้ำเย็น |
การทำความสะอาด | Glow Discharge / Ion Source |
POWER MAX | 120KW |
การใช้พลังงานเฉลี่ย | 70KW |
กรุณาติดต่อเราสำหรับรายละเอียดเพิ่มเติม Royal Technology ได้รับเกียรติให้บริการโซลูชั่นการเคลือบแบบครบวงจร
